8.7 Ciclos SL con fór
m
ula de cont
or
no
Programa de descripción del contorno 1: cajera A
Programa de descripción de contorno 2: Cajera B
"Sumas" de superficies

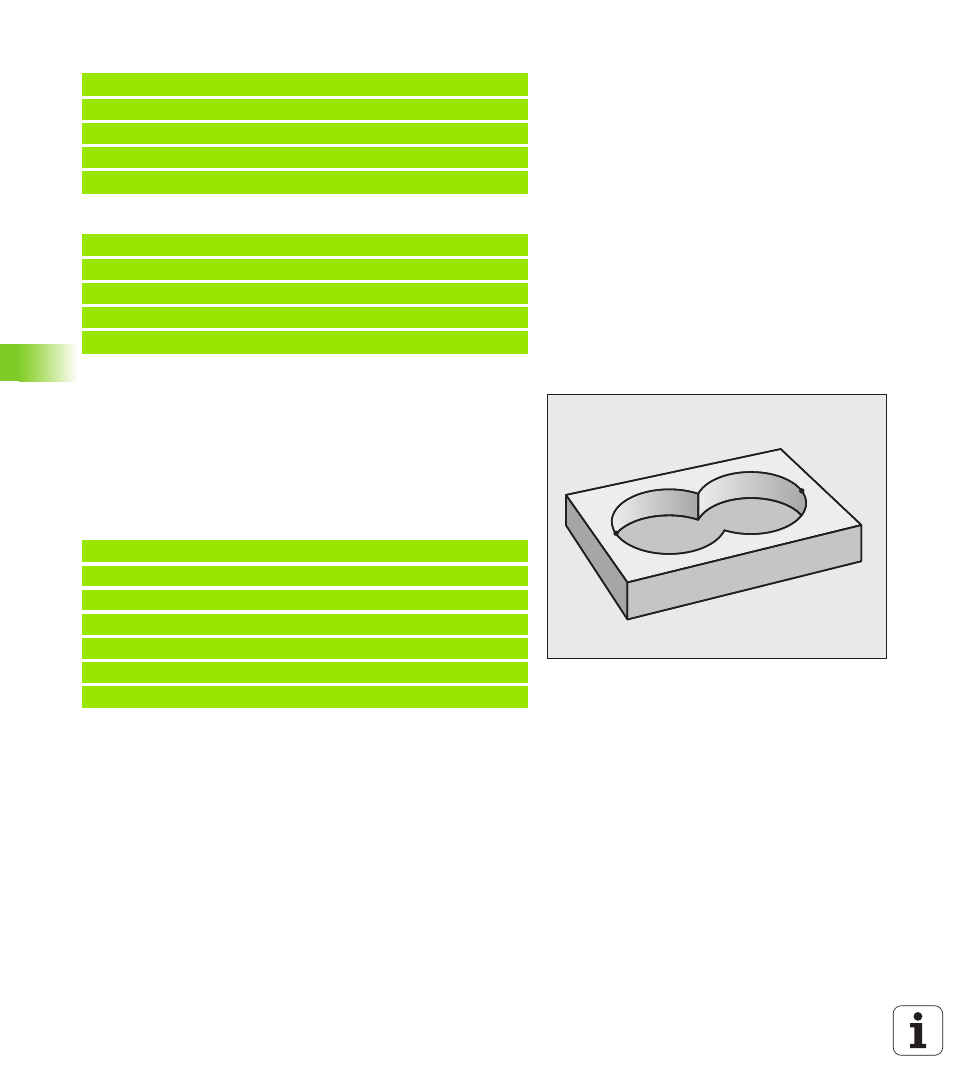

Se mecanizan las dos superficies parciales A y B incluida la superficie
común:
„ Las superficies A y B deben programarse por separado sin
corrección de radio
„ En la fórmula de contorno las superficies A y B se calculan con la
función "unión con"
Programa de definición de contorno:
%CAJERA_A G71 *
N10 G01 X+10 Y+50 G40 *
N20 I+35 J+50 *
N30 G02 X+10 Y+50 *
N99999999 %CAJERA_A G71 *
%CAJERA_B G71 *
N10 G01 X+90 Y+50 G40 *
N20 I+65 J+50 *
N30 G02 X+90 Y+50 *
N99999999 %CAJERA_B G71 *
A
B
N50 ...
N60 ...
N70 DECLARAR CONTORNO QC1 = “CAJERA_A.H“ *
N80 DECLARAR CONTORNO QC2 = “CAJERA_B.H“ *
N90 QC10 = QC1 | QC2 *
N100 ...
N110 ...
