396 8 Programación: Ciclos
8.5 Ciclos par
a
r
e
alizar figur
as de punt
o
s

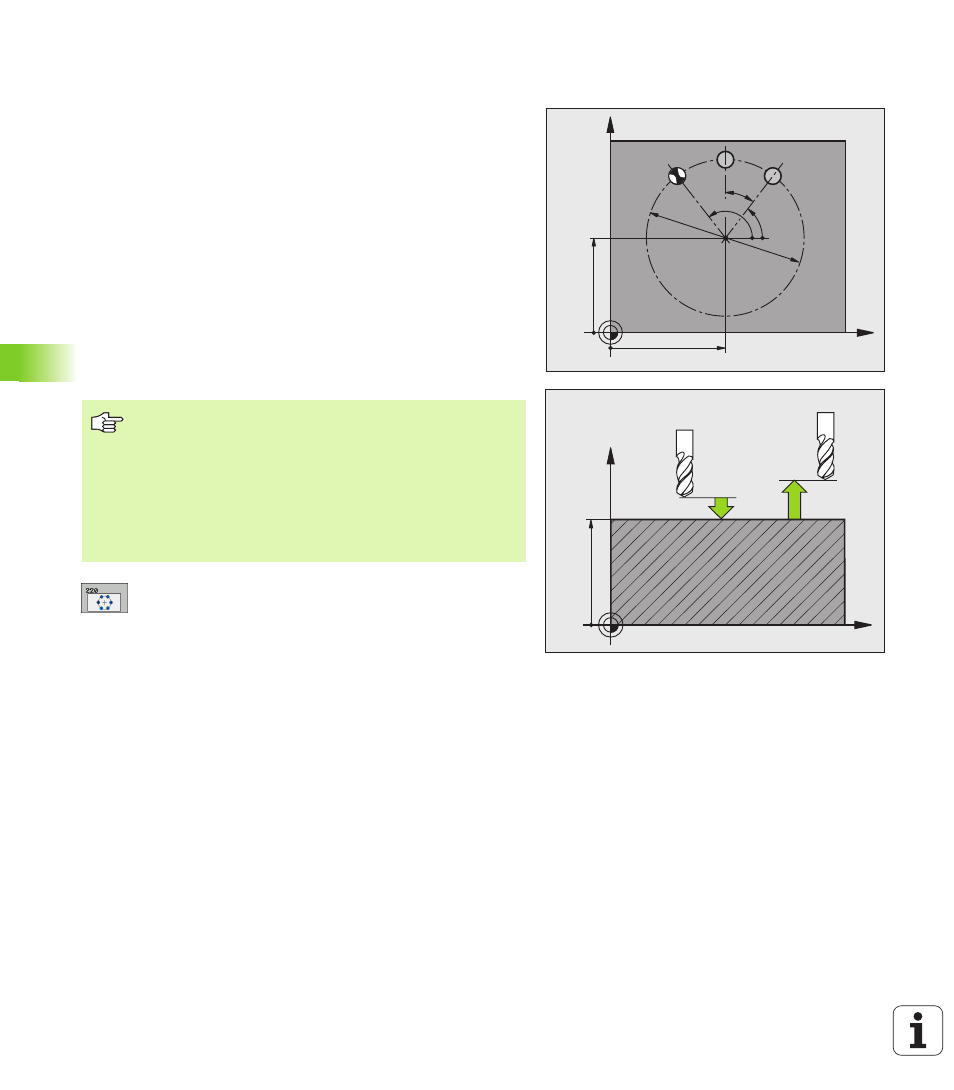

FIGURA DE PUNTOS SOBRE UN CIRCULO
(ciclo G220)
1 El TNC posiciona la hta. en marcha rápida desde la posición actual
al punto de partida del primer mecanizado.
Secuencia:
„ 2. Aproximación a la distancia de seguridad (eje de la hta.)
„ Aproximación al punto de partida en el plano de mecanizado
„ Desplazamiento a la distancia de seguridad sobre la superficie de
la pieza (eje del cabezal)
2 A partir de esta posición el TNC ejecuta el último ciclo de
mecanizado definido
3 A continuación el TNC posiciona la hta. según un movimiento lineal
sobre el punto de partida del siguiente mecanizado; para ello la hta.
se encuentra a la distancia de seguridad (o 2ª distancia de
seguridad)
4 Este proceso (1 a 3) se repite hasta que se han realizado todos los
mecanizados
 Centro 1er eje Q216 (valor absoluto): Centro del
círculo graduado en el eje principal del plano de
mecanizado
 Centro 2º eje Q217 (valor absoluto): Centro del
círculo graduado en el eje transversal del plano de
mecanizado
 Diámetro del círculo graduado Q244: Introducir el
diámetro del círculo graduado
 Ángulo inicial Q245 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el punto inicial
del primer mecanizado sobre el círculo graduado
 Ángulo final Q246 (valor absoluto): ángulo entre el
eje principal del plano de mecanizado y el punto inicial
del último mecanizado sobre el círculo graduado (no
sirve para círculos completos); introducir el ángulo
final diferente al ángulo inicial; si el ángulo final es
mayor al ángulo inicial, la dirección del mecanizado es
en sentido antihorario, de lo contrario el mecanizado
es en sentido horario
X
Y
Q217
Q216
Q247
Q245
Q244 Q246
N = Q241
X
Z
Q200
Q203
Q204
Antes de la programación deberá tenerse en cuenta
El ciclo G220 se activa a partir de su definición DEF, es
decir, este ciclo llama automáticamente al último ciclo de
mecanizado definido.
Cuando se combina uno de los ciclos de mecanizado G200
a G209 y G251 a G267 con el ciclo G220, se activan la
distancia de seguridad, la superficie de la pieza y la 2ª
distancia de seguridad del ciclo G220.
