448 8 Programación: Ciclos
8.8 Ciclos par
a
el planeado
EJECUCION DE DATOS 3D (ciclo G60)
1 El TNC posiciona la hta. en marcha rápida a la distancia de
seguridad desde la posición actual en el eje de la hta. hasta el
punto MAX programado en el ciclo
2 A continuación el TNC desplaza la hta. en el plano de mecanizado
con marcha rápida al punto MIN programado en el ciclo
3 Desde allí la hta. se desplaza con avance de profundización al
primer punto del contorno
4 Después se ejecutan todos los puntos memorizados en los
ficheros con los datos 3D con avance de fresado; si es preciso
durante la ejecución el TNC se desplaza a la distancia de seguridad
para sobrepasar las zonas sin mecanizar
5 Al final el TNC retrocede la herramienta en marcha rápida a la
distancia de seguridad

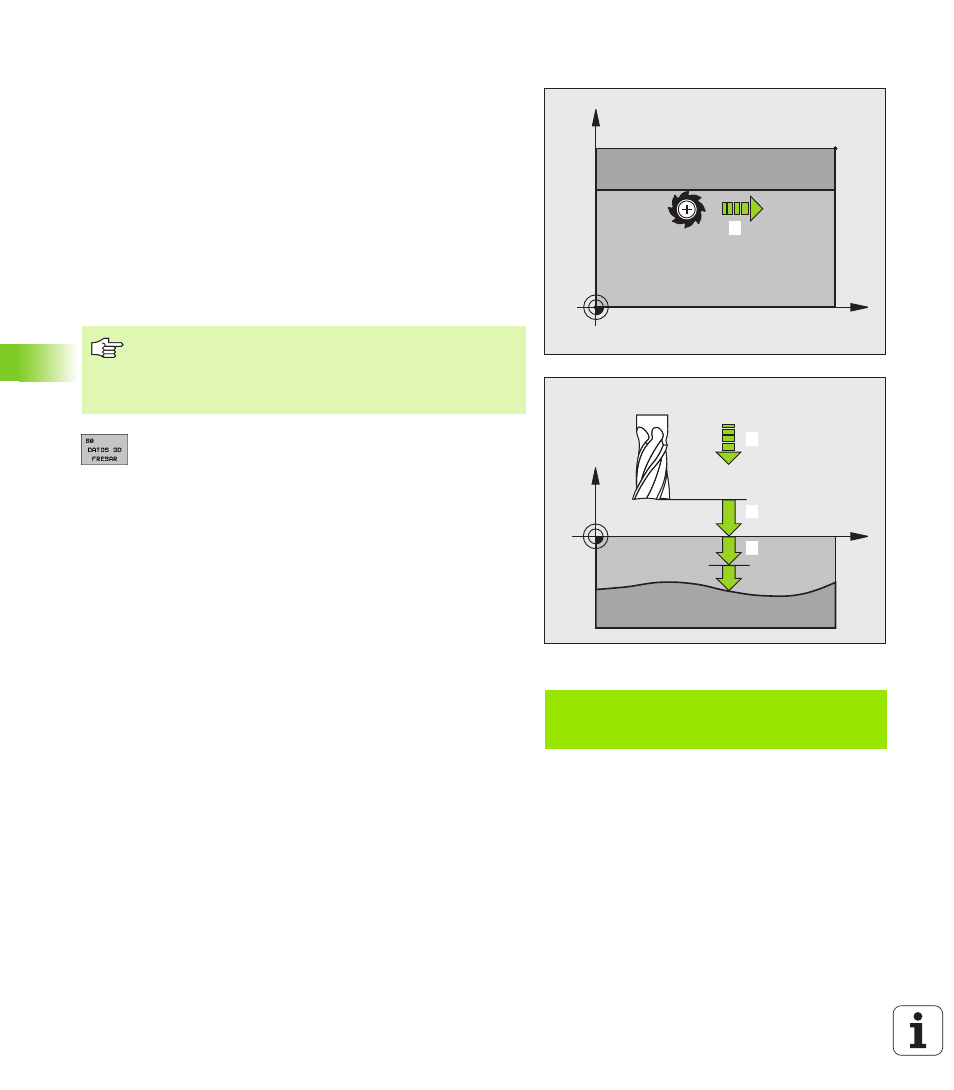

 Nombre del fichero de datos 3D : Introducir el
nombre del fichero donde están memorizados los
datos a ejecutar; en el caso de que el fichero no se
encuentre en el directorio actual, introducir el camino
de búsqueda completo.
 Punto MIN del campo : Punto mínimo (coordenada X, Y
y Z) del campo en el que se quiere fresar
 Punto MAX del campo : Punto máximo (coordenada X,
Y y Z) del campo en el que se quiere fresar
 Distancia de seguridad 1 (valor incremental):
Distancia entre el extremo de la hta. y la superficie de
la pieza en movimientos en marcha rápida
 Profundidad de paso 2 (valor incremental): Medida,
según la cual la hta. penetra cada vez en la pieza
 Avance al profundizar 3 : Velocidad de
desplazamiento de la hta. en la profundización en
mm/min
 Avance en el fresado 4 : Velocidad de desplazamiento
de la hta. en el fresado en mm/min
 Función auxiliar M : Introducción opcional de una
función auxiliar, p.ej. M13
Ejemplo: Frase NC
N64 G60 P01 BSP.I P01 X+0 P02 Y+0
P03 Z-20 P04 X+100 P05 Y+100 P06 Z+0
P07 2 P08 +5 P09 100 P10 350 M13 *
4
Y
X MIN
MAX
X
Z
1
2
3
Antes de la programación deberá tenerse en cuenta
Con el ciclo 30 se pueden ejecutar programas en lenguaje
conversacional generados externamente en varias
aproximaciones.
