HEIDENHAIN iTNC 530 209
5.3 Cor
rección de la her
ramienta
5.3 Corrección de la herramienta
Introducción
El TNC corrige la trayectoria según el valor de corrección para la
longitud de la herramienta en el eje del cabezal y según el radio de la
herramienta en el plano de mecanizado.
Si se elabora el programa de mecanizado directamente en el TNC, la
corrección del radio de la herramienta sólo actua en el plano de
mecanizado. Para ello el TNC tiene en cuenta hasta un total de cinco
ejes incluidos los ejes giratorios.

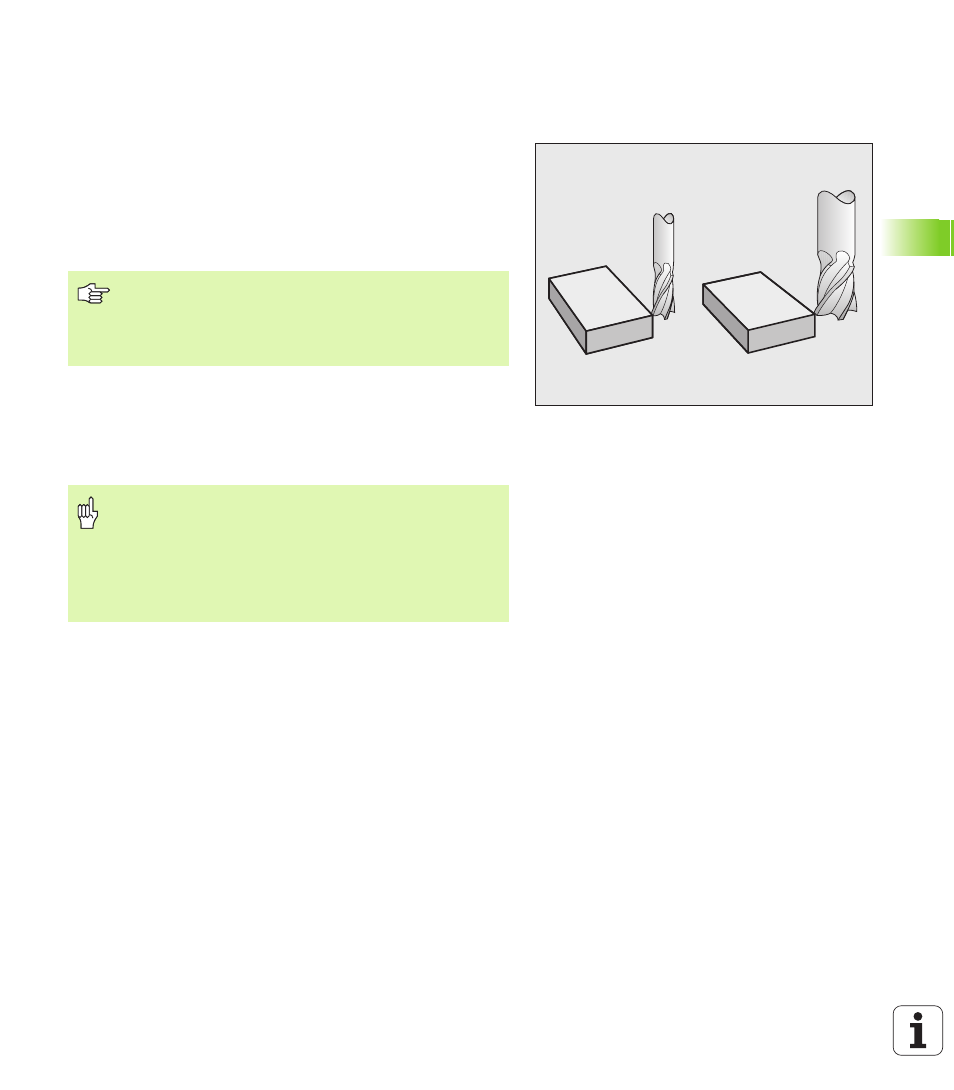

Corrección de la longitud de la herramienta
La corrección de la longitud de la herramienta actúa en cuanto se llama
a la herramienta y se desplaza en el eje del cabezal. Se elimina nada
más llamar a una herramienta con longitud L=0.
En la corrección de la longitud se tienen en cuenta los valores delta de
la frase T así como los de la tabla de herramientas.
Valor de corrección = L + DL
TOOL CALL
+ DL
TAB
con
Cuando se elaboran frases de programa en un sistema
CAM con vectores normales a la superficie, el TNC puede
realizar una correccion tridimensional de la herramienta,
véase "Peripheral Milling: Corrección de radio 3D con
orientación de la hta." en pág. 213.
Si se elimina con T0 una corrección de longitud con valor
positivo, disminuye la distancia entre la herramienta y la
pieza.
Después de la llamada a una herramienta TOOL CALL se
modifica la trayectoria programada de la herramienta en el
eje del cabezal según la diferencia de longitudes entre la
herramienta anterior y la nueva.
L : Longitud de la herramienta L de la frase G99 o de
la tabla de herramientas
DL
TOOL CALL
: Sobremedida DL para la longitud de una frase T
(no se tiene en cuenta en la visualización de
posiciones)
DL
TAB
: Sobremedida DL para la longitud de la tabla de
herramientas
