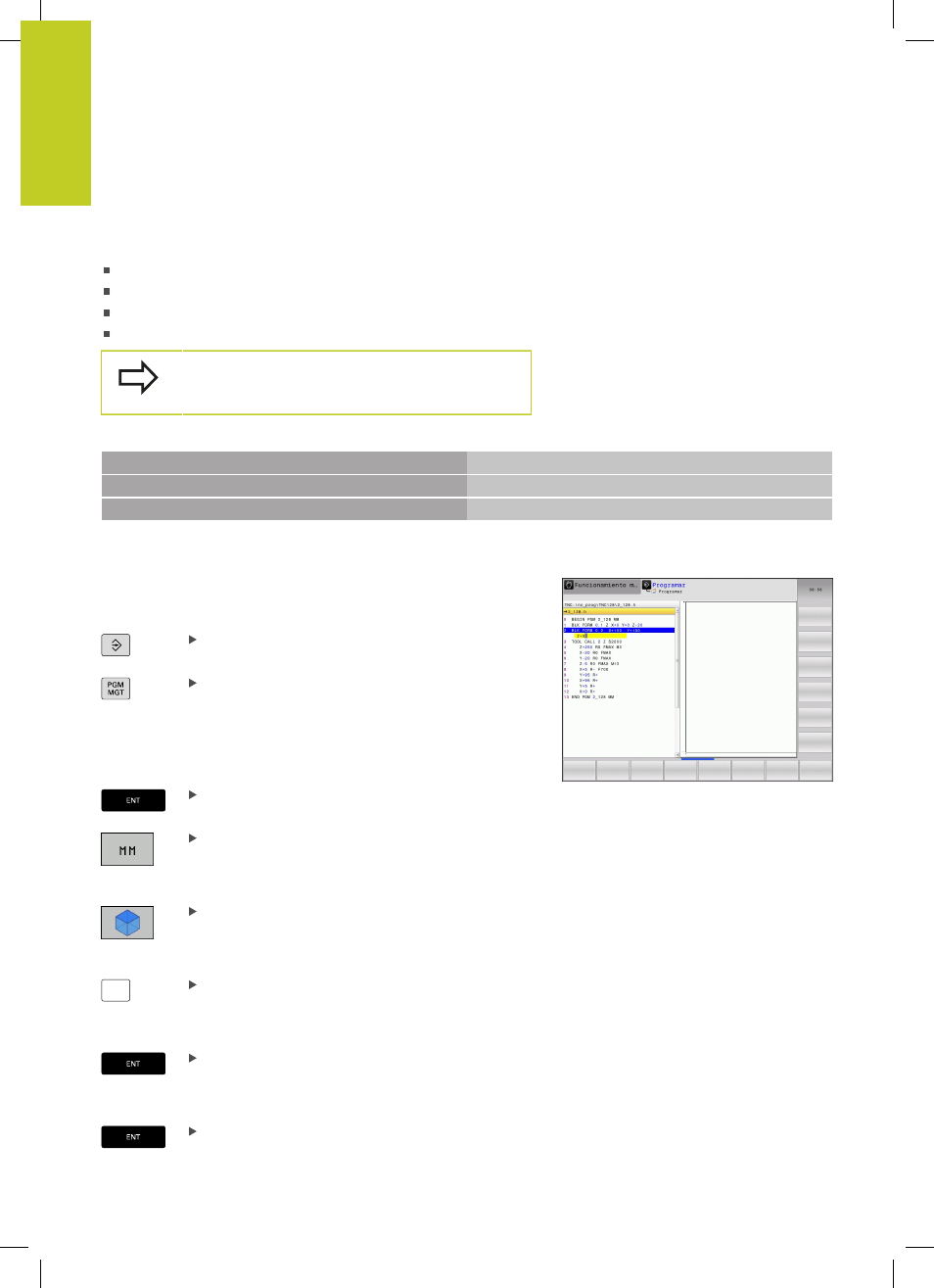

Programación: Principios básicos, Gestión de ficheros
3.2 Abrir programas e introducir datos
3
86
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
Pieza en bruto cilíndrica
La pieza en bruto cilíndrica queda determinada por las dimensiones
del cilindro:
R: Radio del cilindro
L: Longitud del cilindro
DIST: Desplazamiento a lo largo del eje de rotación
RI: Radio interior del cilindro hueco
Los parámetros
DIST y RI son opcionales y no es
preciso programarlos obligatoriamente.
Ejemplo: Visualización de BLK FORM CYLINDER en el programa del NC
0 INICIO PGM NUEVO MM Principio del programa, nombre, unidad de medida
1 BLK FORM CYLINDER Z R50 L105 DIST+5 RI10 Eje del cabezal, radio, longitud, distancia, radio interior
2 FINAL PGM NUEVO MM Final del programa, nombre, unidad de medida
Abrir nuevo programa de mecanizado
Un programa de mecanizado se introduce siempre en el modo de
funcionamiento
PROGRAMACIÓN. Ejemplo de la apertura de un
programa:
Seleccionar el modo de funcionamiento
PROGRAMACIÓN
Llamada a la gestión de ficheros: pulsar la tecla
PGM MGT
Seleccionar el directorio en el cual se quiere memorizar el nuevo
programa:
NOMBRE DEL FICHERO = NUEVO.H
Introducir el nuevo nombre del programa y
confirmar con la tecla ENT
Seleccionar la unidad métrica: Pulsar la Softkey
MM o PULG. El TNC cambia a la ventana del
programa y abre el diálogo para la definición del
BLK-FORM (pieza en bruto)
Seleccionar pieza en bruto rectangular: pulsar la
Softkey para la forma de pieza en bruto rectangular
PLANO DE MECANIZADO EN GRÁFICA: XY
Z
Introducir el eje del cabezal, p.ej., Z
DEFINICIÓN DE PIEZA EN BRUTO: MÍNIMO
Introducir sucesivamente las coordenadas X-, Y- y
Z del punto MÍN, confirmar con la tecla ENT
DEFINICIÓN DE PIEZA EN BRUTO: MÁXIMO
Introducir sucesivamente las coordenadas X-, Y- y
Z del punto MÁX, confirmar con la tecla ENT
