Ciclos: Conversiones de coordenadas
18.7 FACTOR DE ESCALA ESPEC. DEL EJE (ciclo 26)
18
440
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
18.7 FACTOR DE ESCALA ESPEC. DEL EJE
(ciclo 26)

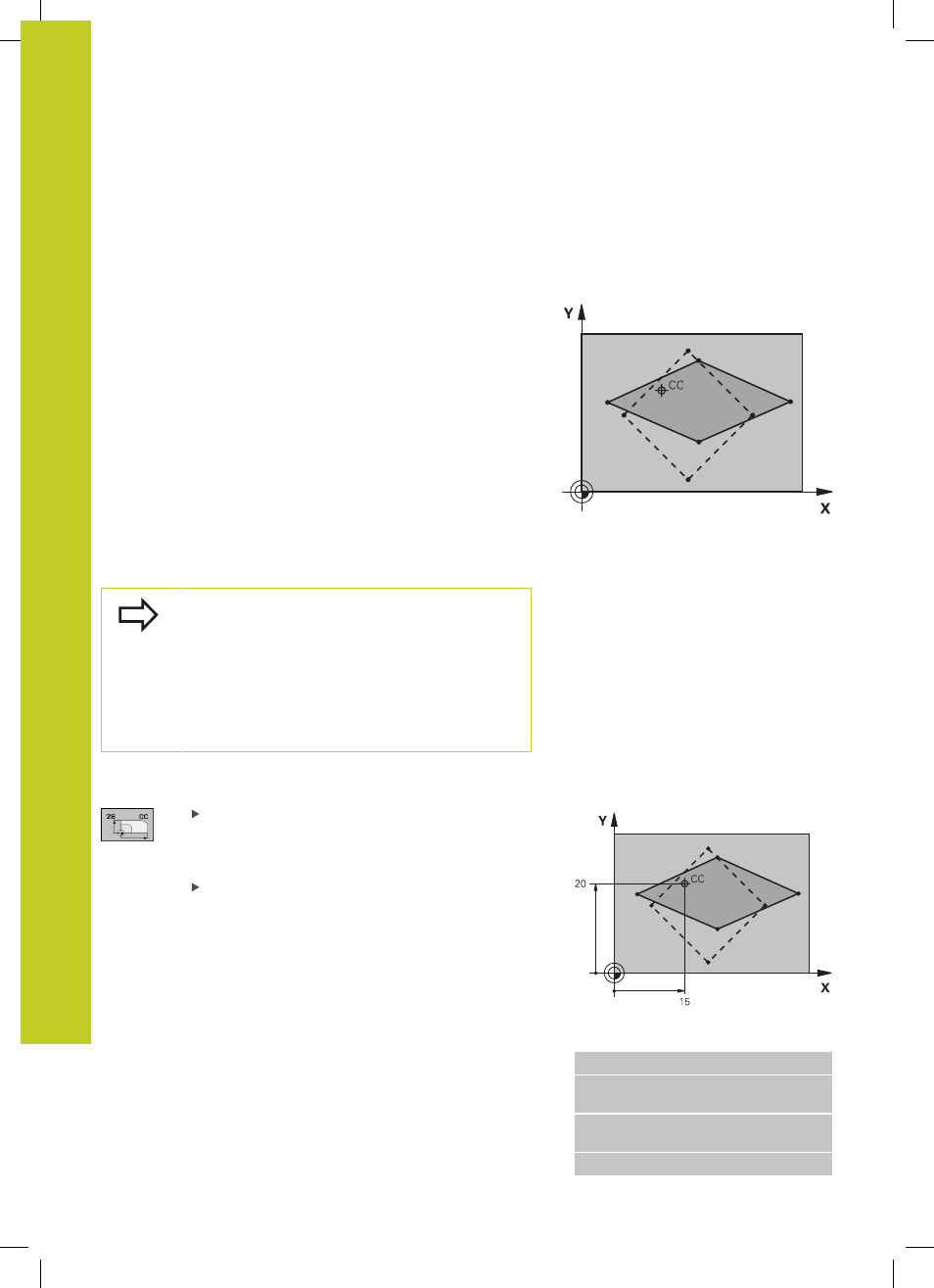

Funcionamiento
Con el ciclo 26 se pueden tener en cuenta factores de contracción
y de prolongación específicos de eje.
El FACTOR DE ESCALA se activa a partir de su definición en el
programa. También funciona en el
Posicionamiento manual. El
TNC indica el factor de escala activo en la indicación de estado
adicional.
Anulación
Se programa de nuevo el ciclo FACTOR DE ESCALA con el factor 1
para el eje correspondiente.
¡Tener en cuenta durante la programación!
Se puede introducir un factor de escala específico
para cada eje.
Además se pueden programar las coordenadas de un
centro para todos los factores de escala.
El contorno se prolonga desde el centro o se reduce
hacia el mismo, es decir, no es necesario realizarlo
con el punto cero actual, como en el ciclo 11 F. DE
ESCALA.
Parámetros de ciclo
Eje y factor: seleccionar Eje(s) de coordenadas con
softkey e introducir factor(es) de la prolongación
o reducción específicas. Campo de introducción
0,000001 a 99,999999
Coordenadas del centro: centro de la prolongación
o reducción específica de cada eje. Campo de
introducción -99999,9999 a 99999,9999
Frases NC
25 CALL LBL 1
26 CYCL DEF 26,0 FACTOR DE ESCALA
ESPEC. DEL EJE
27 CYCL DEF 26.1 X 1.4 Y 0.6 CCX+15
CCY+20
28 CALL LBL 1
