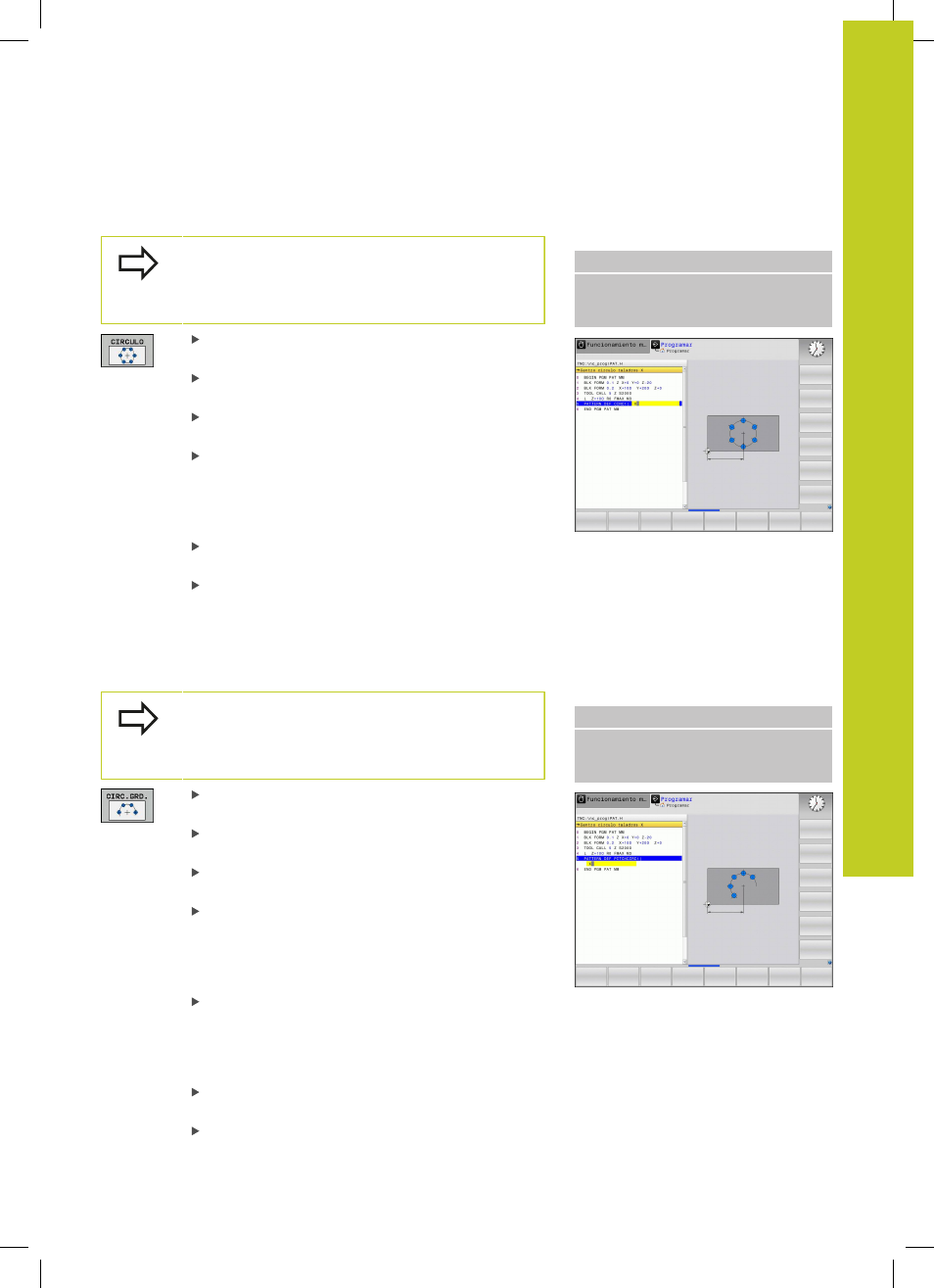

Definición del modelo PATTERN DEF 15.4
15
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
365
Definir círculo completo
Si se ha definido una
superficie de la pieza en Z
con un valor distinto de 0, entonces este valor actúa
adicionalmente a la superficie de la pieza
Q203 que se
ha definido en el ciclo de mecanizado.
Centro de la figura de taladros X (valor absoluto):
coordenada del punto central del círculo en el eje X
Centro de la figura de taladros Y (valor absoluto):
coordenada del punto central del círculo en el eje Y
Diámetro de la figura de taladros: diámetro de la
figura de taladros
Ángulo inicial: ángulo polar de la primera posición
de mecanizado. Eje de referencia: eje principal
del plano de mecanizado activo (p. ej., X con eje
de herramienta en Z). Valor a introducir positivo o
negativo
Número de mecanizados: número total de
posiciones de mecanizado sobre el círculo
Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Frases NC
10 Z+100 R0 FMAX
11 PATTERN DEF CIRC1
(X+25 Y+33 D80 START+45 NUM8 Z
+0)
Definir círculo graduado
Si se ha definido una
superficie de la pieza en Z
con un valor distinto de 0, entonces este valor actúa
adicionalmente a la superficie de la pieza
Q203 que se
ha definido en el ciclo de mecanizado.
Centro de la figura de taladros X (valor absoluto):
coordenada del punto central del círculo en el eje X
Centro de la figura de taladros Y (valor absoluto):
coordenada del punto central del círculo en el eje Y
Diámetro de la figura de taladros: diámetro de la
figura de taladros
Ángulo inicial: ángulo polar de la primera posición
de mecanizado. Eje de referencia: eje principal
del plano de mecanizado activo (p. ej., X con eje
de herramienta en Z). Valor a introducir positivo o
negativo
Paso angular/ángulo final: ángulo polar incremental
entre dos posiciones de mecanizado. Valor a
introducir positivo o negativo. Alternativamente
puede introducirse el ángulo final (conmutar
mediante softkey)
Número de mecanizados: número total de
posiciones de mecanizado sobre el círculo
Coordenada de la superficie de la pieza (valor
absoluto): introducir la coordenada Z, en la cual debe
empezar el mecanizado
Frases NC
10 Z+100 R0 FMAX
11 PATTERN DEF PITCHCIRC1
(X+25 Y+33 D80 START+45 STEP30
NUM8 Z+0)
