Test y ejecución del programa
13.1 Gráficos
13
304
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014

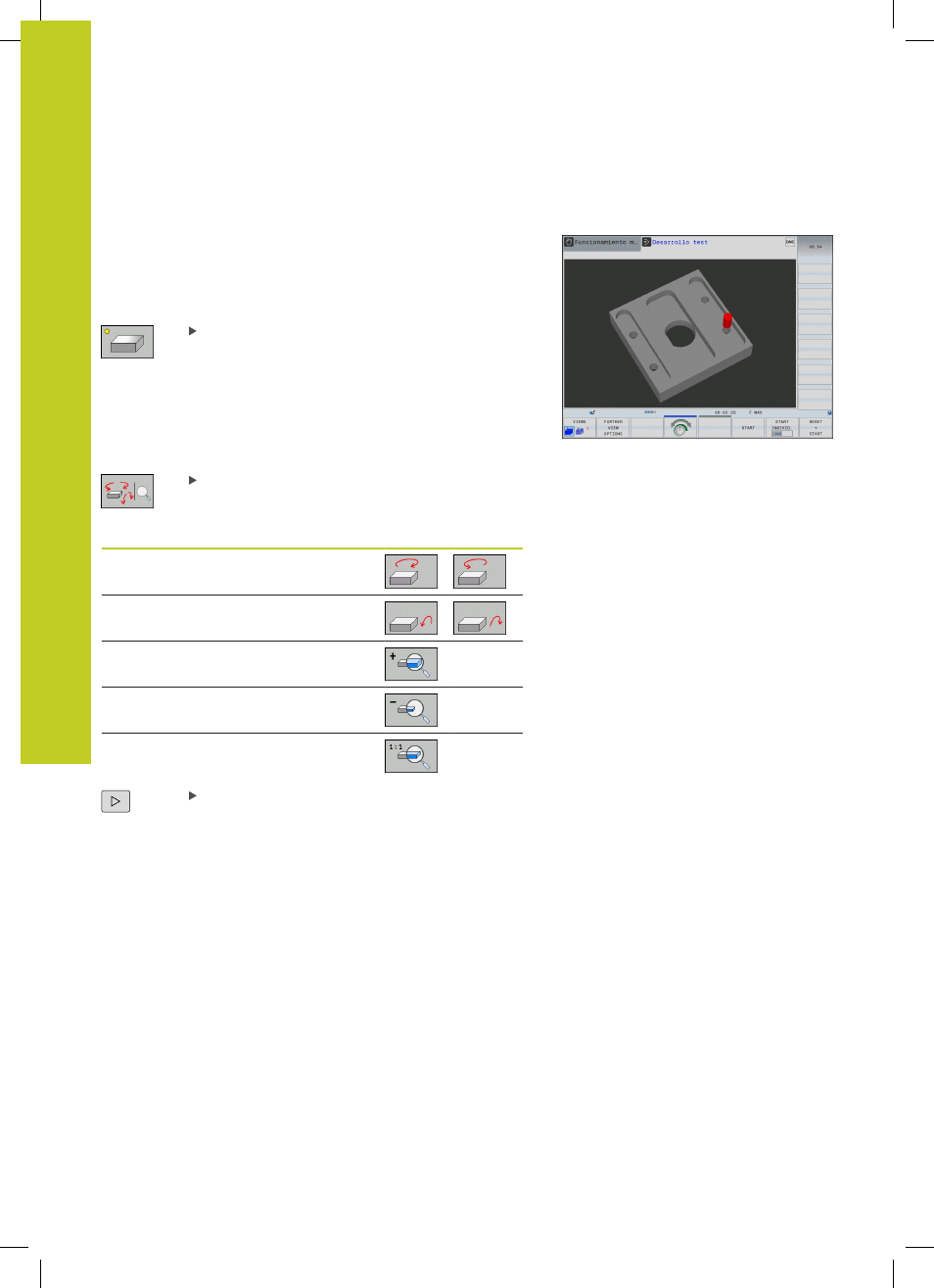

Representación 3D
Seleccionar la representación 3D:
Con la presentación 3D de alta resolución, se puede mostrar la
superficie de la pieza a mecanizar con más detalle. Mediante
la simulación de una fuente de luz, el TNC genera condiciones
realísticas de luz y sombra.
Pulsar la Softkey Representación 3D
Efectuar la rotación, aumentar/reducir el tamaño y desplazar la representación en 3D
Seleccionar las funciones para Girar y Aumentar/
Disminuir: El TNC muestra las Softkeys siguientes
Función
Softkeys
Girar el gráfico en pasos de 5° alrededor
del eje vertical
Girar horizontalmente la representación
en pasos de 5º
Aumentar la representación paso a paso
Disminuir la representación paso a paso
Volver a la representación en tamaño
original
Conmutar la barra de Softkeys
