Ejemplos de programación 17.5
17
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
427
17.5 Ejemplos de programación

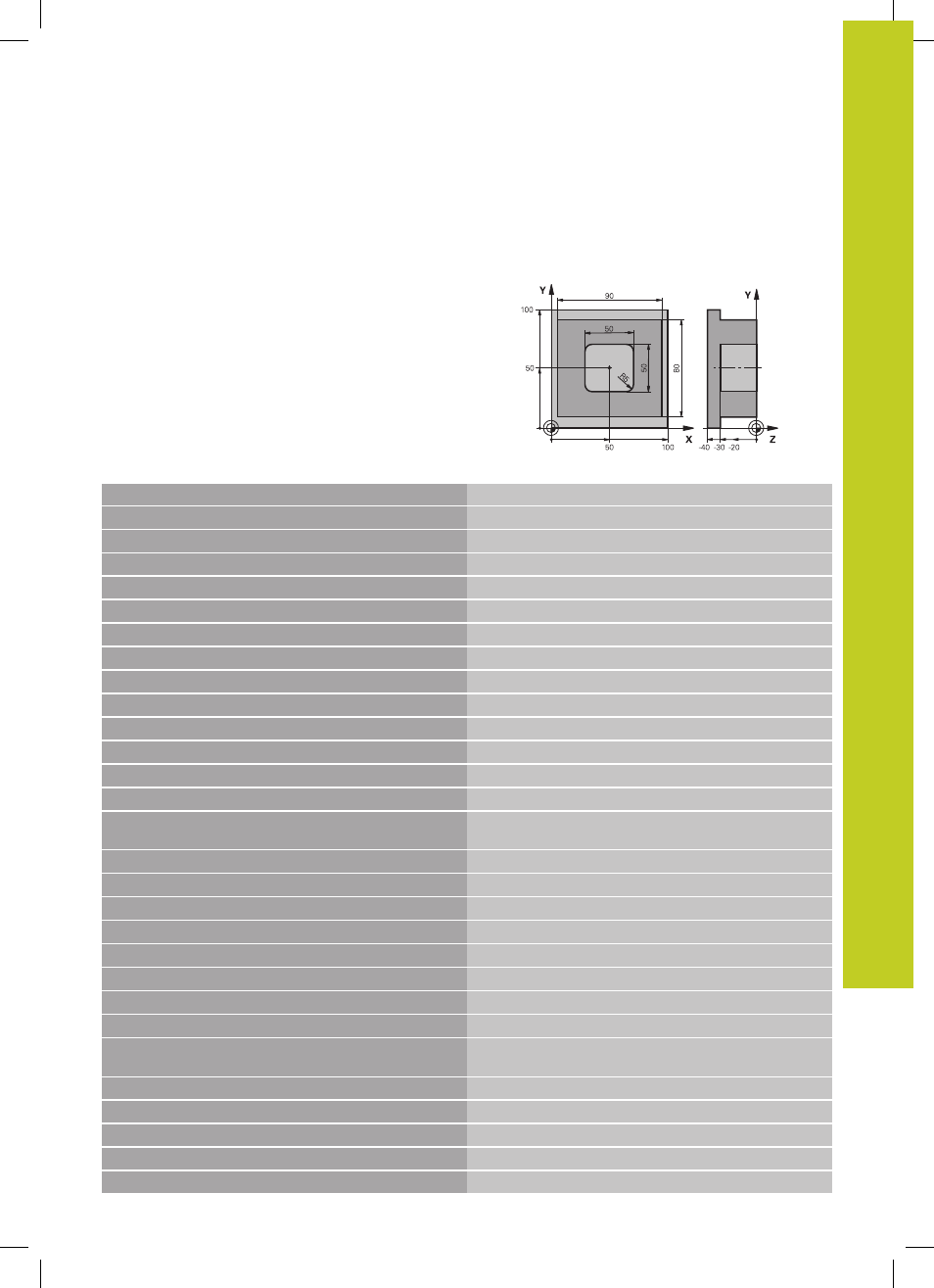

Ejemplo: fresado de cajera, isla y
0 BEGINN PGM C210 MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-40
Definición de la pieza en bruto
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S3500
Llamada a la hta. para el desbaste/acabado
4 Z+250 R0 FMAX Retirar la herramienta
5CYCL DEF 256 ISLA RECTANGULAR
Definición del ciclo de mecanizado exterior
Q218=90 ;LONGITUD LADO 1
Q424=100 ;MEDIDA DE LA PIEZA EN BRUTO 1
Q219=80 ;LONGITUD LADO 2
Q425=100 ;MEDIDA DE LA PIEZA EN BRUTO 2
Q201=-30 ;PROFUNDIDAD
Q367=0 ;POSICIÓN DE LA ISLA
Q202=2 ;PASO DE PROFUNDIZACIÓN
Q207=250 ;AVANCE AL FRESAR
Q206=250 ;AVANCE DE APROXIMACIÓN DE
PROFUNDIDAD
Q385=750 ;AVANCE DE ACABADO
Q368=0 ;SOBREMEDIDA LATERAL
Q369=0.1 ;SOBREMEDIDA PROFUNDIDAD
Q338=5 ;APROX. ACABADO
Q200=2 ;DIST. DE SEGURIDAD
Q203=+0 ;COOR. SUPERFICIE
Q204=20 ;2ª DIST. DE SEGURIDAD
Q351=+1 ;TIPO DE FRESADO
Q370=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
6 X+50 R0 Mecanizado exterior
7 Y+50 R0 M3 M99
Llamada al ciclo de mecanizado exterior
8 CYCL DEF 252 CAJERA RECTANGULAR
Definición del ciclo cajera rectangular
Q215=0 ;VOLUMEN DE MECANIZADO
Q218=50 ;LONGITUD LADO 1
