Introducción
2.6 Accesorios: Palpadores 3D y volantes electrónicos de HEIDENHAIN
2
76
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
2.6 Accesorios: Palpadores 3D y volantes
electrónicos de HEIDENHAIN
Palpadores 3D
Con los diferentes palpadores 3D de HEIDENHAIN se puede:
Fijar de forma rápida y precisa puntos de referencia
Realizar mediciones en la pieza
Medir y comprobar herramientas

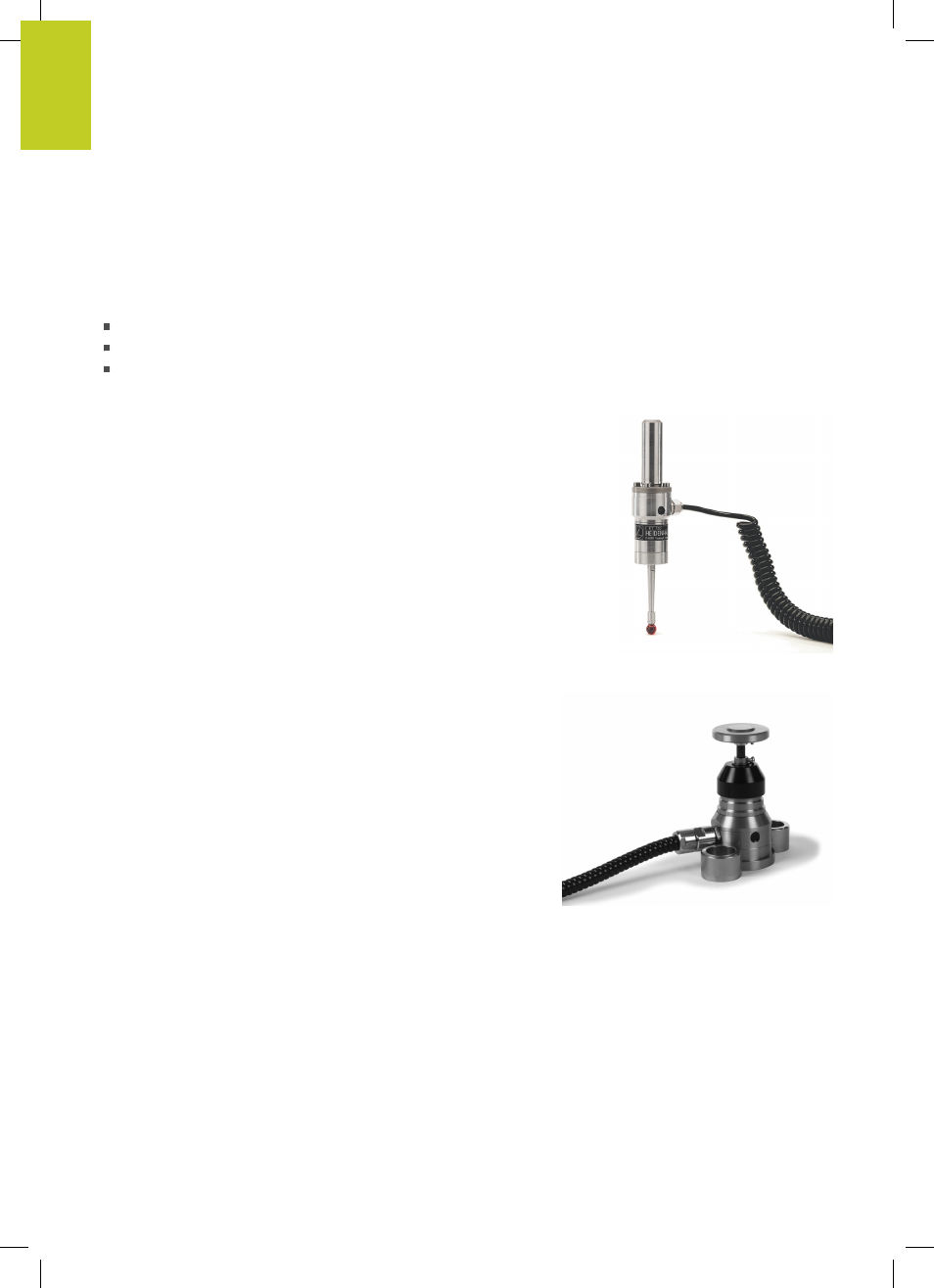

Los sistemas de palpación digitales TS 220 y KT 130
Estos palpadores están especialmente diseñados para el , fijación
del punto de referencia y mediciones en la pieza. Los sistemas de
palpación TS 220 y KT 130 transmiten las señales de conmutación
por cable hasta el TNC.
Principio de funcionamiento: En los palpadores digitales de
HEIDENHAIN un sensor óptico sin contacto registra la desviación
del palpador. La señal creada ordena memorizar el valor real de la
posición actual del sistema de palpador.
El palpador TT 140 para la medición de herramientas
El TT 140 es un palpador 3D digital para la medición y
comprobación de herramientas. Para ello el TNC dispone de 3
ciclos con los cuales se puede calcular el radio y la longitud de la
herramienta con cabezal parado o girando. El tipo de construcción
especialmente robusto y el elevado tipo de protección hacen que
el TT 140 sea insensible al refrigerante y las virutas. La señal de
disparo se genera con una resistencia y un conmutador óptico que
se caracteriza por su alta precisión.
