Ciclos de mecanizado: fresado de cajeras / Fresado de islas
17.2 CAJERA RECTANGULAR (Ciclo 251)
17
414
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014

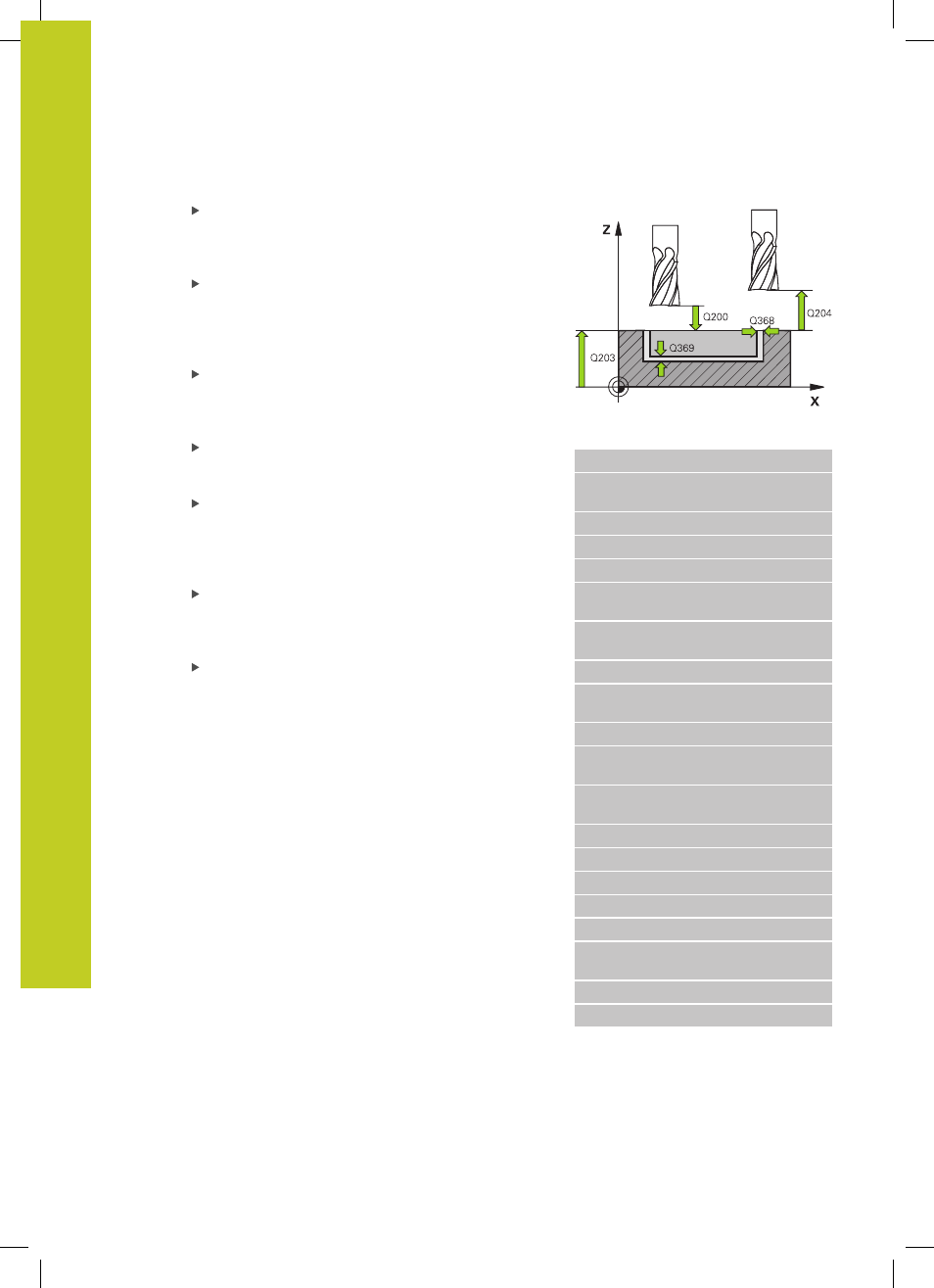

Sobremedida de acabado en profundidad Q369
(valor incremental): Sobremedida de acabado para
la profundidad. Campo de introducción 0 hasta
99999.9999
Paso de acabado Q338 (v. incremental): medida,
según la cual se desplaza la hta. en el eje de la
misma para el acabado. Q338=0: Acabado en
un solo paso. Campo de introducción 0 hasta
99999.9999
Distancia de seguridad Q200 (valor incremental):
Distancia entre el extremo de la herramienta y la
superficie de la pieza. Campo de introducción 0
hasta 99999,9999
Coordenadas Superficie de la pieza Q203 (valor
absoluto): coordenadas de la superficie de la pieza
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 hasta 99999,9999
Tipo de fresado Q351: Tipo de mecanizado de
fresado con M3
+1 = Fresado codireccional
–1 = Fresado en contrasentido
Factor de solapamiento en la trayectoria Q370:
Q370 x radio de la herramienta da como resultado la
aproximación lateral k. Campo de introducción 0,1 a
1,414
Frases NC
8 CYCL DEF 251 CAJERA RECTANGULAR
Q215=0 ;VOLUMEN DE
MECANIZADO
Q218=80 ;LONGITUD LADO 1
Q219=60 ;LONGITUD LADO 2
Q201=-20 ;PROFUNDIDAD
Q367=0 ;POSICIÓN DE LA
CAJERA
Q202=2 ;PASO DE
PROFUNDIZACIÓN
Q207=500 ;AVANCE AL FRESAR
Q206=150 ;AVANCE AL
PROFUNDIZAR
Q385=500 ;AVANCE DE ACABADO
Q368=0,2 ;SOBREMEDIDA
LATERAL
Q369=0.1 ;PROFUNDIDAD
SOBREMEDIDA
Q338=5 ;PASO PARA ACABADO
Q200=2 ;DIST. DE SEGURIDAD
Q203=+0 ;COOR. SUPERFICIE
Q204=50 ;2ª DIST. DE SEGURIDAD
Q351=+1 ;TIPO DE FRESADO
Q370=1 ;SOLAPAMIENTO DE LA
TRAYECTORIA
9 X+50 R0 FMAX
10 Y+50 R0 FMAX M3 M99
