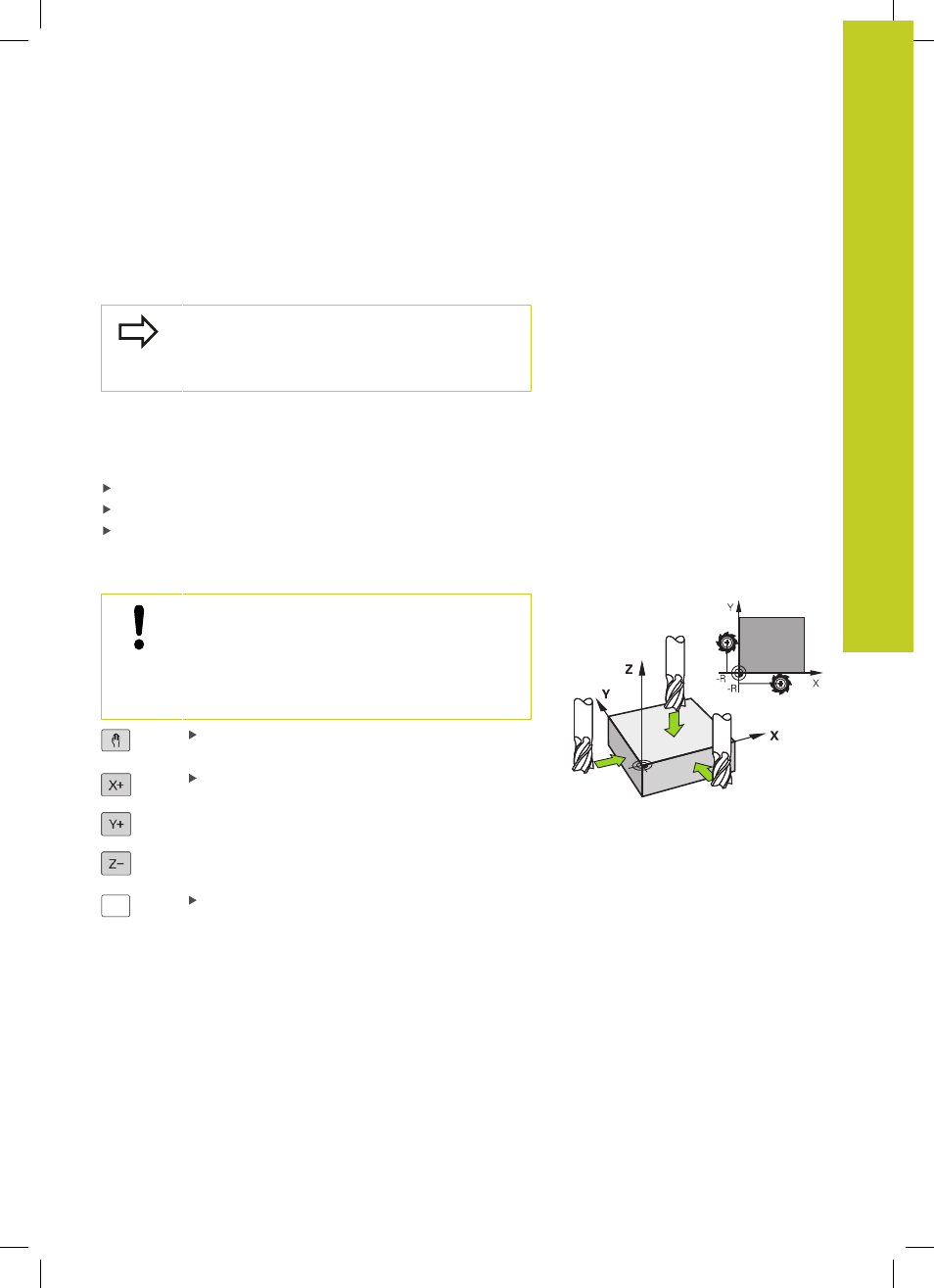

Fijar un punto de referencia sin palpador 3D
11.4
11
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
269
11.4
Fijar un punto de referencia sin
palpador 3D
Indicación
Fijación del punto de referencia con palpadores 3D:
ver "Fijar el punto de referencia con el sistema de
palpación 3D (Opción de Software #17 Touch Probe
Functions)", página 287.
En la fijación del punto de referencia la visualización del TNC se fija
sobre las coordenadas conocidas de una posición de la pieza.
Preparación
Ajustar y centrar la pieza
Introducir la herramienta cero con radio conocido
Asegurar que el TNC visualiza las posiciones reales
Fijar punto cero con las teclas de eje
Medida de seguridad
En el caso de que no esté permitido rozar la
superficie de la pieza, se coloca sobre la misma una
cala de grosor conocido. Después para fijar el punto
de referencia se introduce un valor al cual se ha
sumado d.
Seleccionar el modo de funcionamiento
Manual
Desplazar la herramienta con cuidado hasta que
roce la pieza
Z
Seleccionar el eje
