Test y ejecución del programa
13.2 Representación de la pieza en bruto en el espacio de trabajo
13
310
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
13.2 Representación de la pieza en bruto
en el espacio de trabajo
Aplicación
En el modo de funcionamiento
Test del programa se puede
comprobar gráficamente la posición del bloque o del punto de
referencia en el espacio de la máquina y se puede activar la
supervisión del espacio de trabajo en el modo de funcionamiento
Test del programa. Para ello, pulsar la Softkey PIEZA EN BRUTO
EN EL ESPACIO DE TRABAJO Mediante la Softkey Superv. de final
de carrera del SW (segunda barra de Softkeys), se puede activar o
desactivar la función.

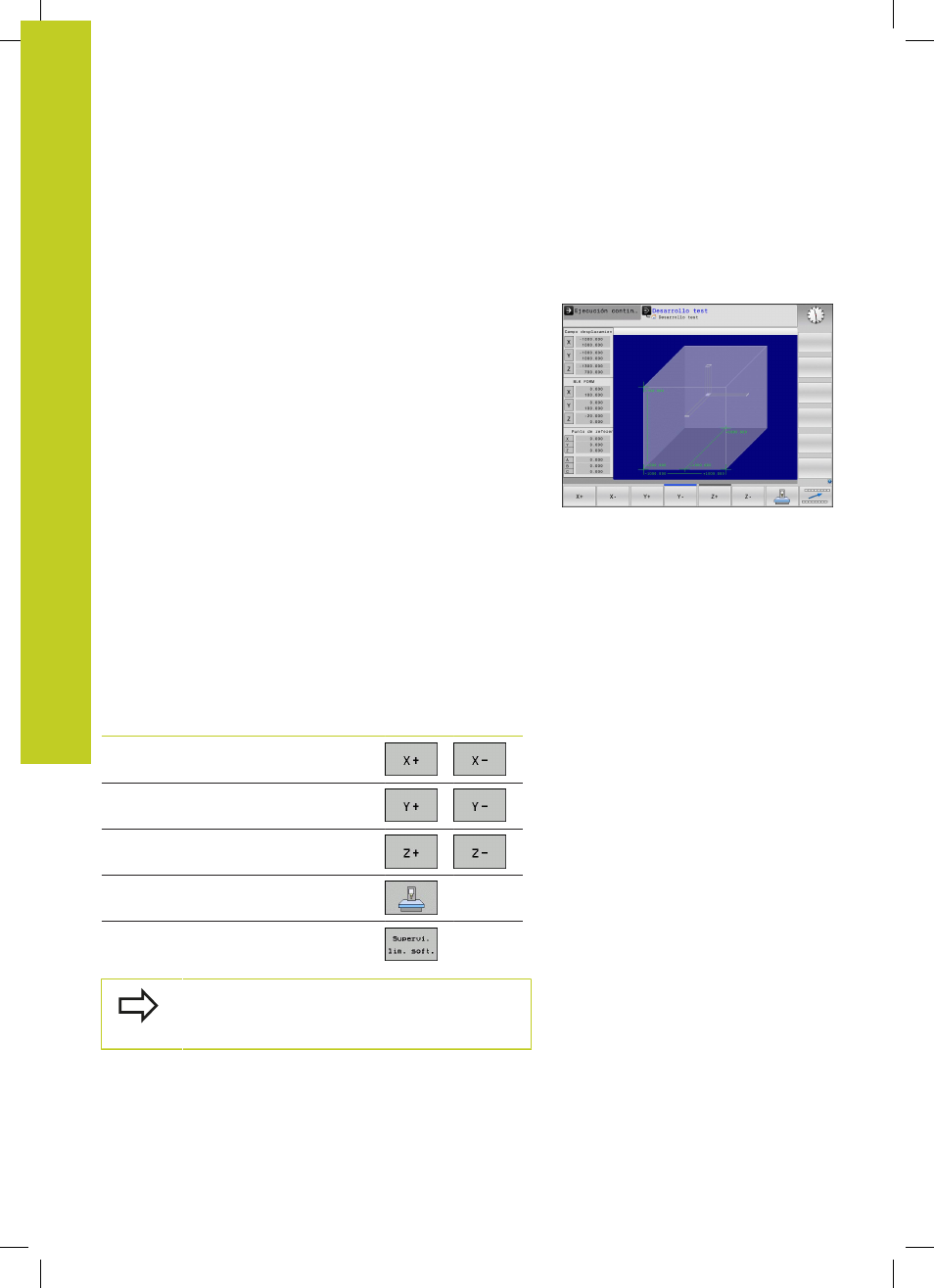

Un paralelogramo representa la pieza en bruto, cuyas medidas
están detalladas en la tabla
FORMA BLK. El TNC toma las medidas
de la definición de la pieza en bruto del programa seleccionado.
El cubo de la pieza en bruto define el sistema de coordenadas de
introducción, cuyo punto cero se encuentra dentro del cubo del
campo de desplazamiento.
En casos normales para realizar el test del programa no tiene
importancia donde se encuentre el bloque de la pieza dentro del
espacio de trabajo. Al activar el control de la zona de trabajo es
necesario desplazar la pieza sin mecanizar "gráficamente", de tal
manera que la pieza se encuentre dentro de la zona de trabajo. Para
ello emplear las softkeys indicadas en la tabla.
A partir de aquí, es posible activar el punto de referencia actual
para el modo de funcionamiento
Test de programa (véase la tabla
siguiente).
Función Softkeys
Desplazar la pieza sin mecanizar en
dirección X positiva/negativa
Desplazar la pieza sin mecanizar en
dirección Y positiva/negativa
Desplazar la pieza sin mecanizar en
dirección Z positiva/negativa
Visualizar la pieza en bruto referida al
punto de referencia fijado
Conexión o desconexión de la función de
supervisión
Tener en cuenta, que incluso para
BLK FORM
CYLINDER, se representa un cubo como pieza en
bruto en el espacio de trabajo.
