Ciclos de taladrado y de roscado con macho
16.7 REBAJE INVERSO (ciclo 204)
16
390
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
¡Atención: Peligro de colisión!
Deberá comprobarse donde se encuentra el
extremo de la herramienta, cuando se programa
una orientación del cabezal al ángulo programado
en
Q336 (p. ej. en el modo de funcionamiento
Posicionamiento manual). Elegir el ángulo para
que el extremo de la herramienta esté paralelo a
un eje de coordenadas. Seleccionar la dirección de
retroceso para que la herramienta se retire del borde
del taladro.

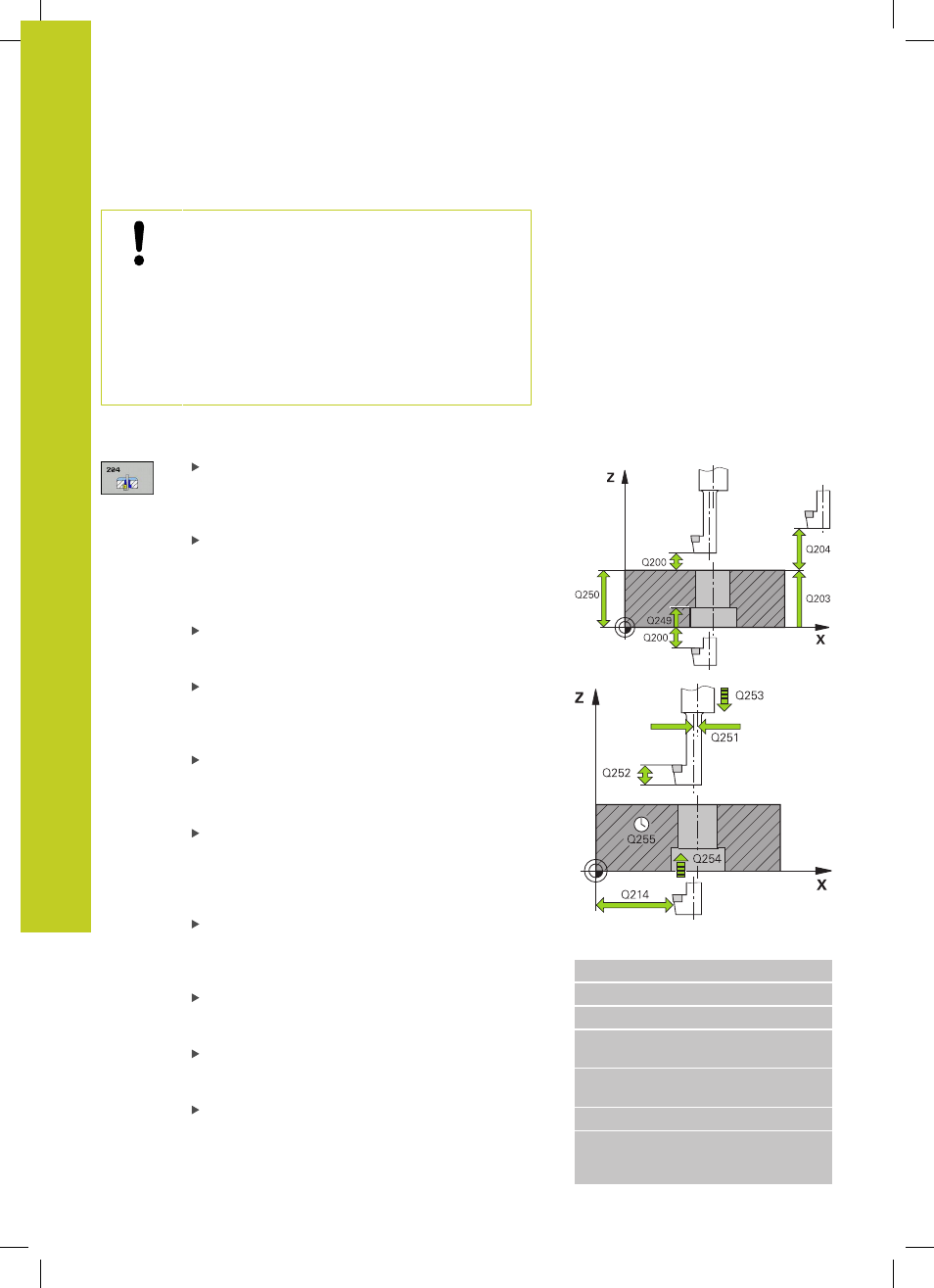

Parámetros de ciclo
Distancia de seguridad Q200 (valor incremental):
distancia entre el extremo de la herramienta y la
superficie de la pieza Campo de introducción 0 a
99999,9999
Profundidad rebaje Q249 (valor incremental):
Distancia entre el canto inferior de la pieza y la base
del taladro El signo positivo realiza la profundización
en la dirección positiva del eje de la herramienta
Campo de introducción -99999,9999 a 99999,9999
Espesor del material Q250 (valor incremental):
espesor de la pieza. Campo de introducción 0,0001
a 99999.9999
Medida excéntrica Q251 (valor incremental):
medida de excentricidad de la herramienta; sacar
de la hoja de datos de la herramienta Campo de
introducción 0,0001 a 99999.9999
Altura de corte Q252 (valor incremental): distancia
del canto inferior de la barra de taladrado a la cuchilla
principal; sacar de la hoja de datos de la herramienta
Campo de introducción 0,0001 a 99999.9999
Avance posicionamiento previo Q253: velocidad
de desplazamiento de la herramienta al profundizar
en la pieza o al retirarse de la pieza en mm/min.
Campo de introducción 0 a 99999,999 alternativo
FMAX, FAUTO
Avance del rebaje Q254: Velocidad de
desplazamiento de la herramienta al rebajar en
mm/min. Campo de introducción 0 a 99999.999
alternativo
FAUTO, FU
Tiempo de espera Q255: tiempo de espera en
segundos en la base de la profundización. Campo
de introducción 0 a 3600,000
Coord. de la superficie de la pieza Q203
(absoluto): coordenadas de la superficie de la pieza.
Campo de introducción -99999,9999 a 99999,9999
2ª distancia de seguridad Q204 (valor incremental):
coordenada del eje de la herramienta. en la que
no se puede producir ninguna colisión entre la
herramienta y la pieza (medio de sujeción). Campo
de introducción 0 a 99999,9999
Bloques NC
11 CYCL DEF 204 REBAJE INVERSO
Q200=2 ;DIST. DE SEGURIDAD
Q249=+5 ;PROFUNDIDAD REBAJE
Q250=20 ;ESPESOR DEL
MATERIAL
Q251=3.5 ;MEDIDA DE
EXCENTRICIDAD
Q252=15 ;ALTURA DE CORTE
Q253=750 ;AVANCE DE
POSICIONAMIENTO
PREVIO
