ORIENTACIÓN DEL CABEZAL (Ciclo 13) 19.4
19
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
447

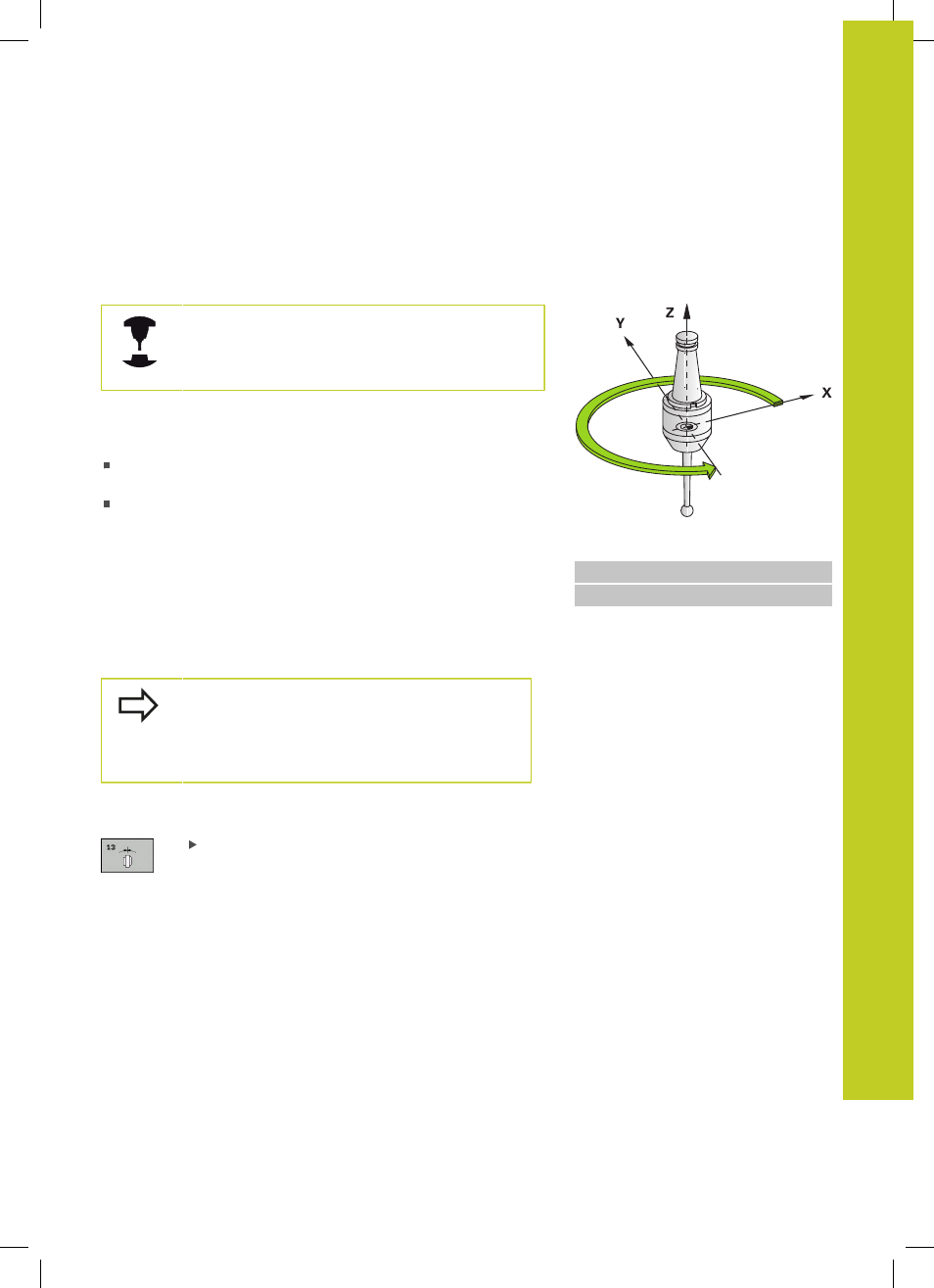

19.4 ORIENTACIÓN DEL CABEZAL (Ciclo
13)
Función de ciclo
La máquina y el TNC deben estar preparados por el
fabricante de la máquina.
El TNC puede controlar el cabezal principal de una máquina
herramienta y girarlo a una posición determinada según un ángulo.
La orientación del cabezal se utiliza p.ej.
sistemas de cambio de herramienta con una determinada posición
para el cambio de la misma
para ajustar la ventana de emisión y recepción del palpador 3D
con transmisión por infrarrojos
El TNC posiciona la posición angular definida en el ciclo mediante la
programación de M19 o M20 (depende de la máquina).
Cuando se programa M19 ó M20, sin haber definido antes el ciclo 13,
el TNC posiciona el cabezal principal en un valor angular, que se ha
fijado por el fabricante de la máquina (ver manual de la máquina).
Frases NC
93 CYCL DEF 13.0 ORIENTACIÓN
94 CYCL DEF 13.1 ÁNGULO 180
¡Tener en cuenta durante la programación!
En los ciclos de mecanizado 202 y 204 se emplea
internamente el ciclo 13. Tener en cuenta en
el programa NC, que si es preciso se deberá
reprogramar el ciclo 13 tras uno de los anteriormente
nombrados ciclos de mecanizado.
Parámetros de ciclo
Angulo de orientación: Introducir el ángulo
referido al eje de referencia angular del plano de
mecanizado. Campo de introducción: 0,0000° a
360,0000°
