Programar: movimientos de la herramienta
6.2 Movimientos de la herramienta
6
164
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014

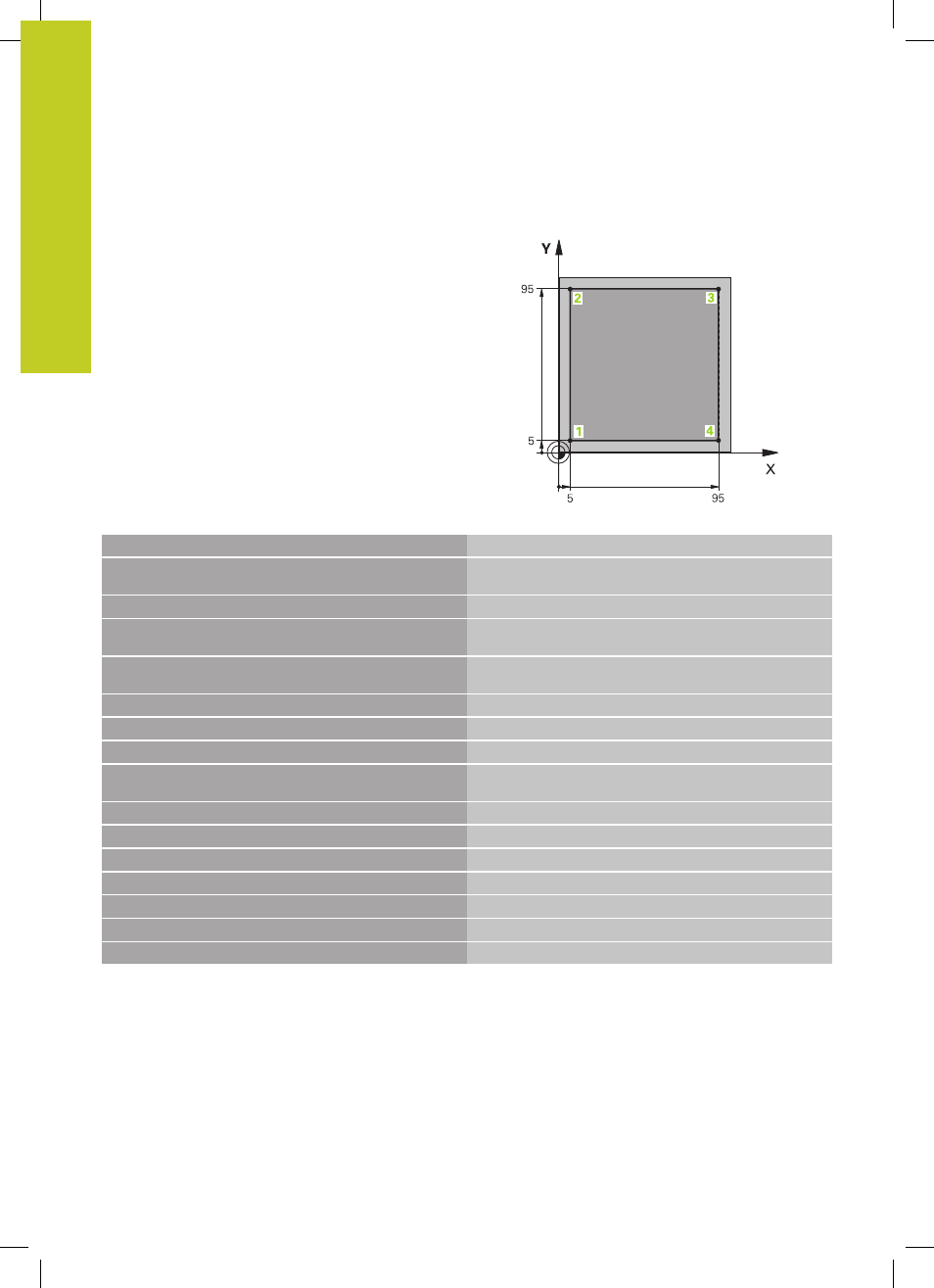

Ejemplo: movimiento recto
0 BEGIN PGM LINEAR MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
Definición de la pieza en bruto para la simulación gráfica del
mecanizado
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL CALL 1 Z S4000
Llamada a la herramienta con eje del cabezal y revoluciones
del cabezal
4 Z+250 R0 FMAX
Retirar la herramienta en el eje del cabezal en marcha rápida
FMAX
5 X-10 R0 FMAX Posicionamiento previo de la herramienta
6 Y-10 R0 FMAX Posicionamiento previo de la herramienta
7 Z+2 R0 FMAX
Posicionamiento previo de la herramienta
8 Z-5 R0 F1000 M13
Llegada a la profundidad de fresado con avance F = 1000
mm/min
9 X+5 R- F500 Llegada al contorno
10 Y+95 R+
Llegada al punto 2
11 X+95 R+
Llegada al punto 3
12 Y+5 R+
Llegada al punto 4
13 X-10 R0 Cerrar el contorno y retirar la herramienta
14 Z+250 R0 FMAX M30 Retirar la herramienta, final del programa
16 END PGM LINEAR MM
