Programar: movimientos de la herramienta
6.2 Movimientos de la herramienta
6
162
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
6.2 Movimientos de la herramienta
Programación del movimiento de la herramienta
para un mecanizado
Elaboración de frases de programa con las teclas del eje
Con las teclas de eje se abre el diálogo en lenguaje conversacional.
El TNC pregunta sucesivamente por los datos necesarios y añade
esta frase en el programa de mecanizado.

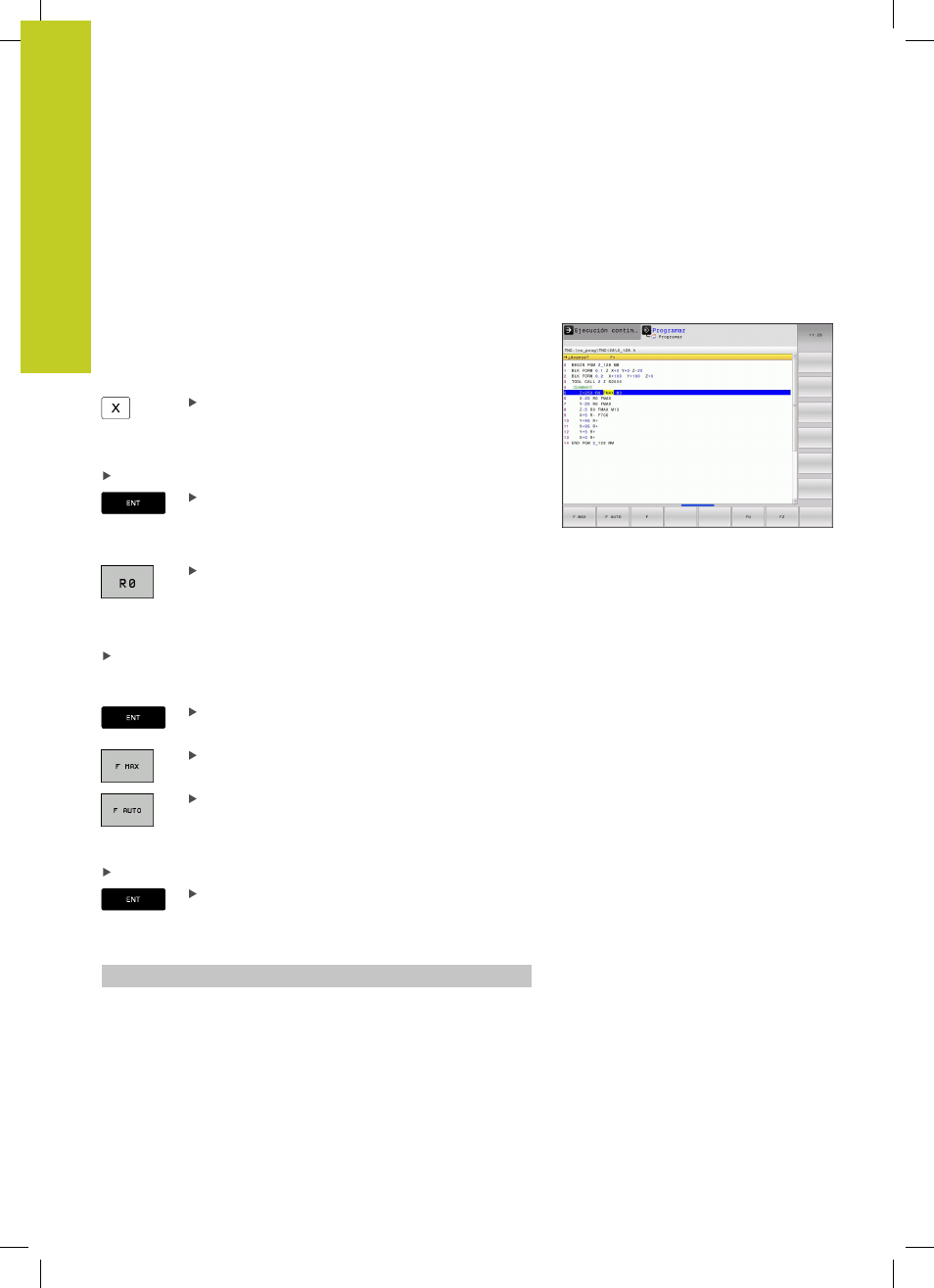

Ejemplo – Programación de una recta.
Seleccionar la tecla del eje con la que se desea
realizar el posicionamiento, p. ej.
¿COORDENADAS X?
Introducir la coordenada 10 del punto final, p. ej. 10
Confirmar con la tecla ENT
¿CORREC.RADIO:R+/R-/SIN CORREC.?
Seleccionar la corrección de radio: p. ej., pulsar
la Softkey R0, la herramienta se desplaza sin
corrección
¿AVANCE F=? / F MAX = ENT
Definir avance 100, p. ej., introducir 100 mm/min. (En la
programación en pulgadas la introducción 100 corresponde a un
avance de 10 pulg./min)
Confirmar con la tecla ENT o
Desplazamiento en marcha rápida: pulsar la
Softkey FMAX, o bien
Desplazamiento con el avance que está definido
en la frase
TOOL CALL : pulsar la Softkey FAUTO
¿FUNCION AUXILIAR M?
Introducir
3 (función auxiliar M3 "cabezal conectado").
El TNC finaliza este diálogo con la tecla ENT.
La ventana del programa indica la frase:
6 X+10 R0 FMAX M3
