Primeros pasos con el TNC 128
1.3 Programar la primera pieza
1
50
TNC 128 | Modo de empleo Diálogo en lenguaje conversacional HEIDENHAIN | 9/2014
Programar un contorno sencillo

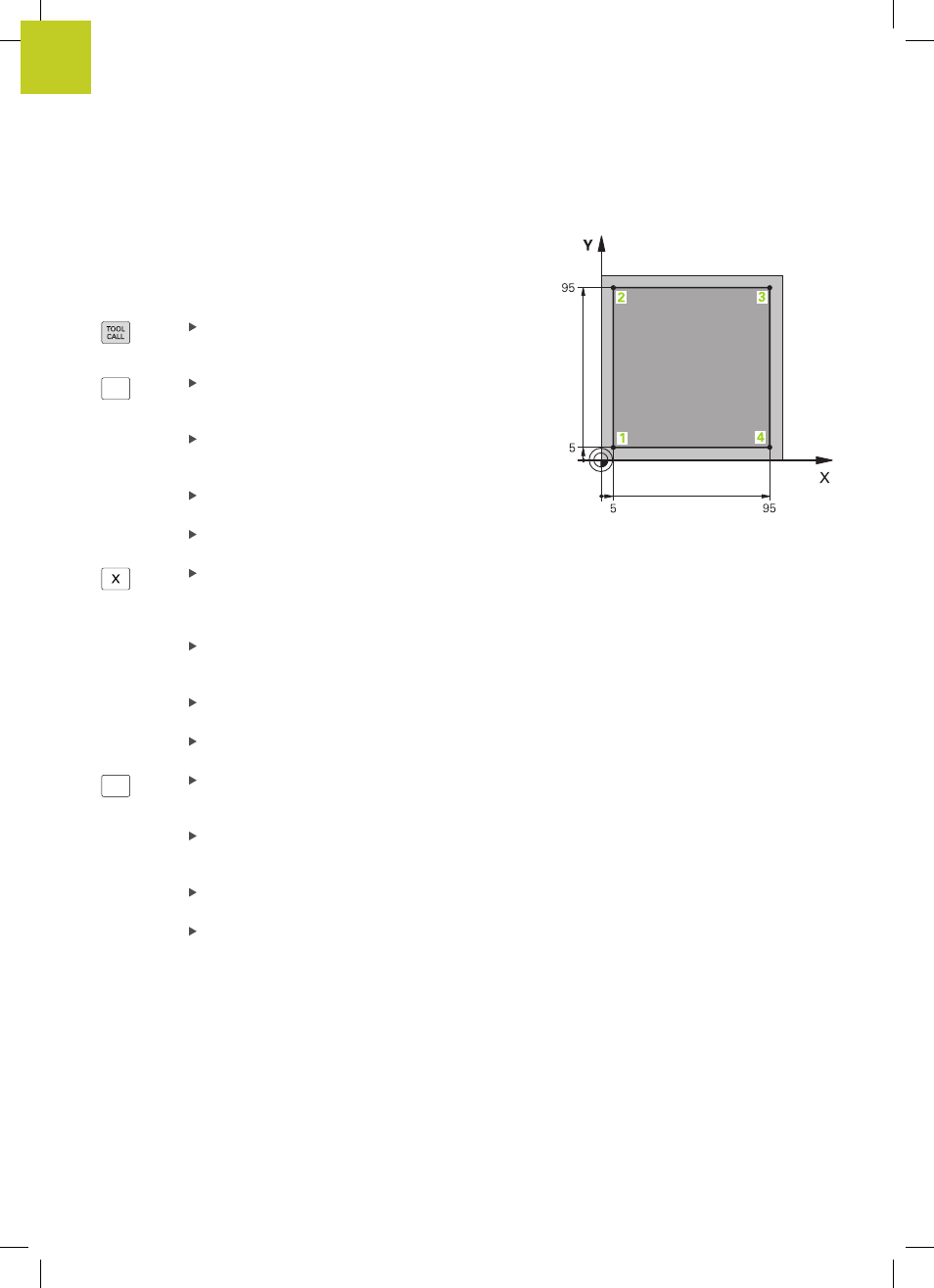

El contorno mostrado en la imagen a la derecha se debe fresar en
una pasada a la profundidad de 5 mm. La definición de la pieza en
bruto ya está creada. Después de abrir un diálogo mediante una
tecla de función introducir todos los datos solicitados por el TNC en
la cabecera de la pantalla.
Llamar a la herramienta: Introducir los datos de
herramienta. Confirmar los datos cada vez con la
tecla
ent, no olvidar el eje de herramienta.
Z
Retirar la herramienta: pulsar la tecla de eje
naranja e introducir el valor para la posición que se
debe buscar, p. ej. 250. Confirmar con la tecla
ENT
Corrección de radio: R+/R-/Sin correcc.?
confirmar con la tecla
ENT: corrección de radio sin
activar
Avance F=? confirmar con la tecla ENT: desplazar
en marcha rápida (
FMAX )
Función auxiliar M? confirmar con la tecla END: el
TNC guarda la frase de desplazamiento introducida
Preposicionar la herramienta en el plano de
mecanizado: pulsar la tecla de eje naranja X e
introducir el valor para la posición a la que se debe
desplazar, p. ej. -20
Corrección de radio: R+/R-/Sin correcc.?
confirmar con la tecla
ENT: corrección de radio sin
activar
Avance F=? confirmar con la tecla ENT: desplazar
en marcha rápida
(FMAX)
Función auxiliar M? confirmar con la tecla END: el
TNC guarda la frase de desplazamiento introducida
Y
Pulsar la tecla de eje naranja Y e introducir el valor
para la posición que se debe buscar, p. ej. -20.
Confirmar con la tecla ENT
Corrección de radio: R+/R-/Sin correcc.?
confirmar con la tecla
ENT: corrección de radio sin
activar
Avance F=? confirmar con la tecla ENT: desplazar
en marcha rápida
(FMAX)
Función auxiliar M? confirmar con la tecla END: el
TNC guarda la frase de desplazamiento introducida
