GASBOY Series 1000
4-8 9354
(462 metros), se debe establecer una conexión RS-422 con un módem GASBOY de corta
distancia (GASBOY Parte Nº C05618). Cumplir con todos los requisitos de conexión y
recomendaciones de instalación mencionados al principio de este capítulo. El Conmutador de
Impresora Compartida se debe conectar al Conector 1 del sistema FleetKey/Serie 1000, ya que
es el único conector compatible con señal directa de impresión o registro directo de datos. El
Conmutador de Impresora Compartida viene en versiones de 2 conectores (GASBOY Parte Nº
C09360) o de 4 conectores (GASBOY Parte Nº C09361), que incluyen los cables necesarios. Los
cables tienen una etiqueta de identificación en el extremo que va conectado al conmutador de
impresora compartida. Si el cable se conecta en posición invertida, no se establecerán
comunicaciones. El conmutador se suministra de fábrica con la siguiente configuración de
puentes: JP1 y JP3 están puenteados, JP2 y JP4 no están puenteados. A continuación y en la
página siguiente se muestran los diagramas de conexiones y cableado.

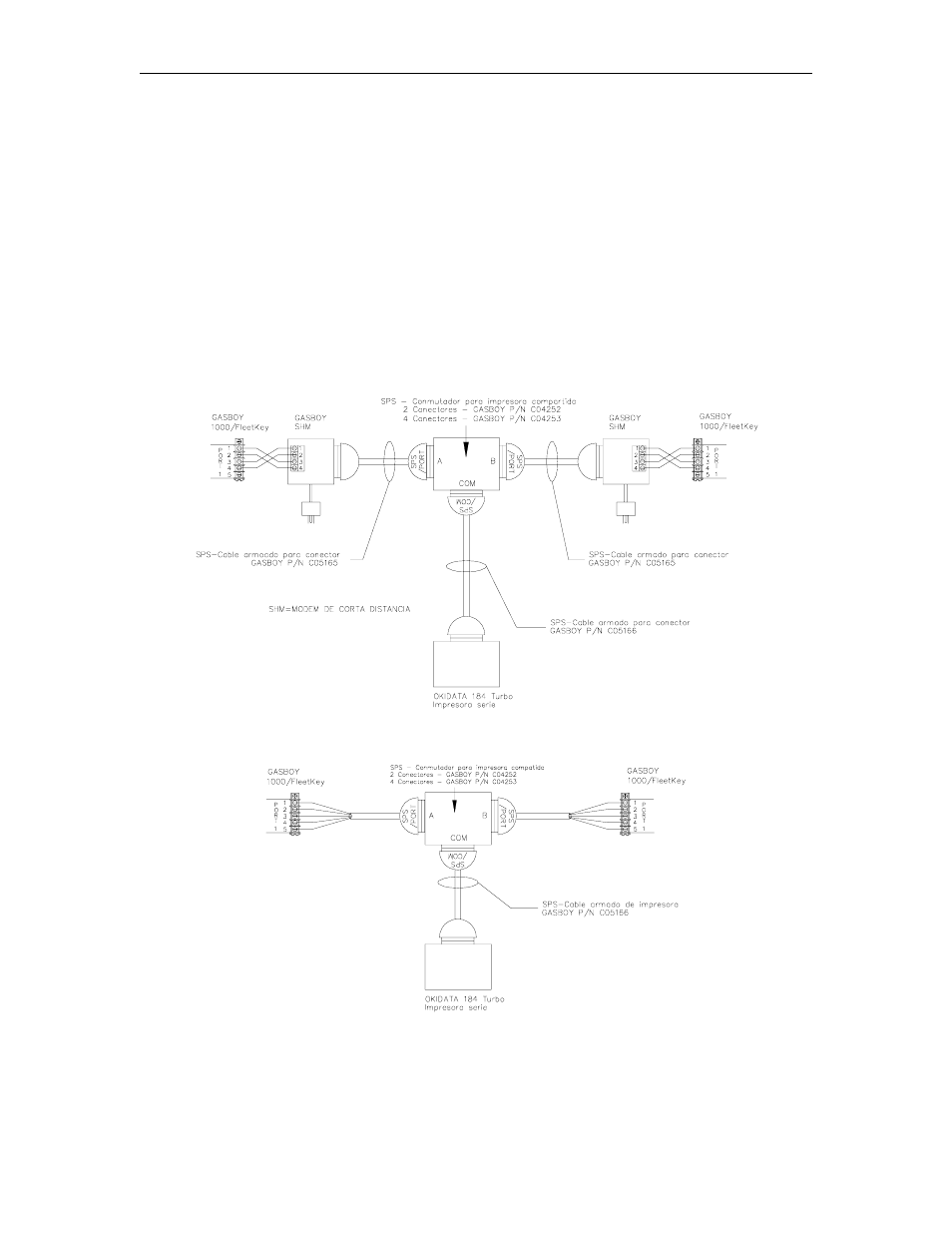

CONEXIONES DE CONMUTADOR PARA IMPRESORA COMPARTIDA
Conexión RS-422 con módems GASBOY de corta distancia
Conexión RS-232
NOTA: El Conmutador de Impresora Compartida TS-201 se utiliza con la siguiente configuración
de puentes establecida en fábrica: JP1 y JP3 puenteados, JP2 y JP4 no puenteados. El
Conmutador de Impresora Compartida se debe conectar el Conector 1 del sistema
FleetKey/Series 1000, ya que es el único conector compatible con impresión directa de
datos o funciones de registro de datos.
