GASBOY Series 1000
3-28
9354

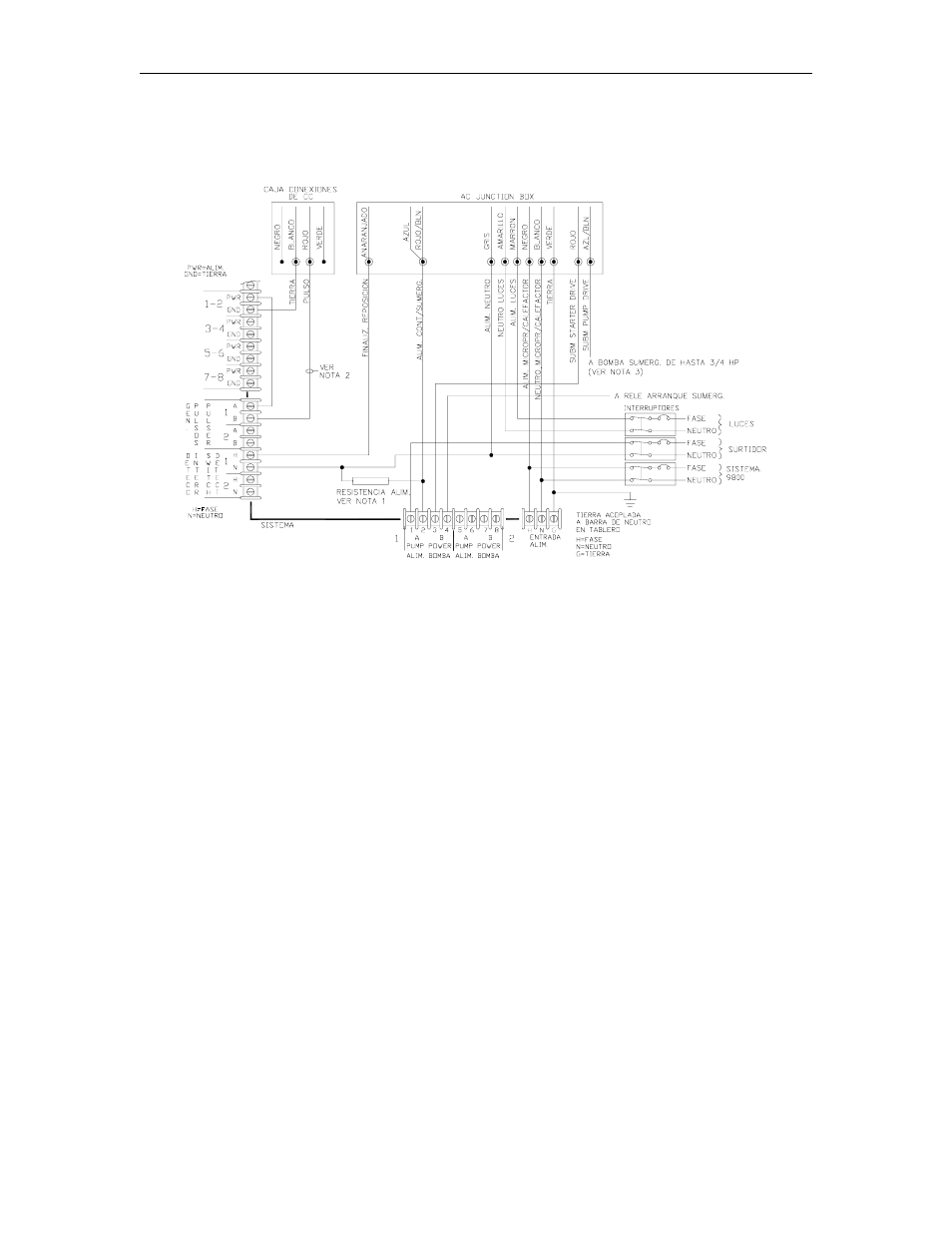

SURTIDORES 9852AX, 9853AX, 9840AX, 9850AX, 9850AXS
NOTAS:
1.
La resistencia es de 8.2 KOHMS, 10 vatios (Parte Nº C05818) para unidades de 115/230 VCA (EE.UU.), y de 30
KOHMS, 10 vatios (Parte Nº C06683) para unidades de 230 VCA para uso internacional.
2.
Antes de habilitar la alimentación eléctrica, los puentes de la tarjeta de circuito integrado de control de bomba
del sistema Serie 1000 deben estar conectados para las Series 9800/9820, tal como se indica en la Sección 5 del
Manual de Puesta en Servicio del sistema Serie 1000, C08921. La conexión incorrecta de los puentes en la tarjeta
causará daños al sistema Serie 1000.
3.
Si está usando el MANDO DE LA BOMBA SUMERGIBLE en lugar del MANDO DEL ARRANCADOR
SUMERGIBLE para controlar la sumergible de esta unidad, conecte las líneas del MANDO DEL LA BOMBA
SUMERGIBLE a través de los contactos “B” del Serie 1000 en lugar de las líneas del MANDO DEL
ARRANCADOR SUMERGIBLE. Cerciórese de dejar tapada las líneas del MANDO DEL ARRANCADOR
SUMERGIBLE.
4.
Los colores de los cables mostrados reflejan la producción actual a partir de junio de 1998. Si su sistema
9800 es un modelo anterior a junio de 1998, es posible que los colores de los cables sean diferentes.
5.
Cuando se empleen varios surtidores para controlar un relé de arranaque o bomba sumergible común, y el
9800 es controlado (autorizado) a través de la línea “Alimentador del control/motor be bomba” (como en el
caso de algunos sistemas de administración de combustibles)), es importante que las líneas que van del
9800 a los equipos sumergibles estén aisladas entre sí. Esto se puede lograr mediante un juego secundario
de contactos de relé en el sistema de administración de combustibles. Si no se dispone de un juego
secundario de contactos, se debe usar relés de control externos entre el 9800 y el relé de arranque o la
bomba sumergible. Otra opción es proporcionar un relé de arranque sumergible separado para cada salida
de manguera. En ningún caso se deben amarrar entre sí las líneas del mando sumergible desde el 9800.
