System and Pump/Dispenser Wiring
9354
3-3

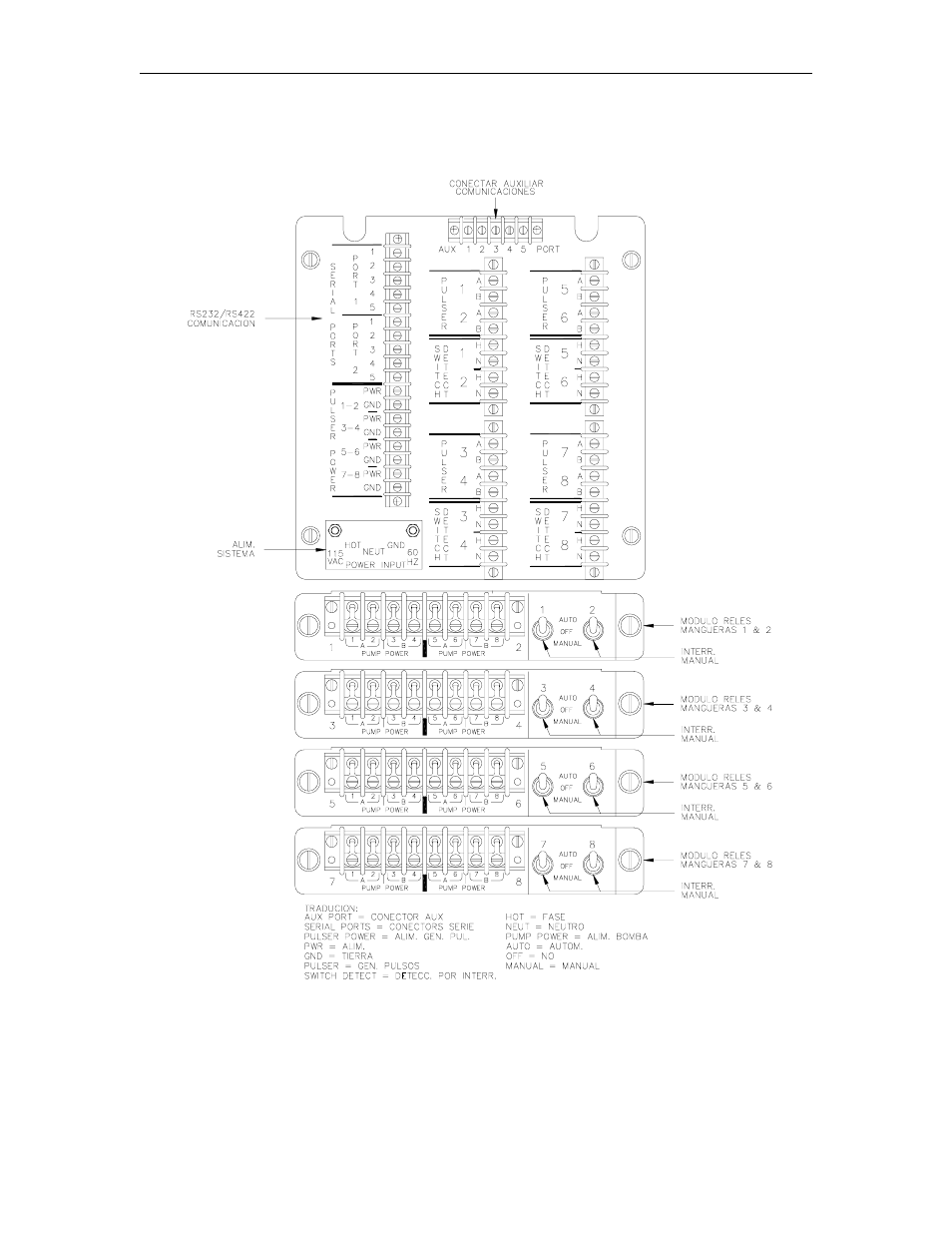

DIAGRAMA DE IDENTIFICACION DE BLOQUES DE TERMINALES
NOTAS:
1. Los bloques de terminales de la figura están ubicados en el pedestal.
2. Etiqueta roja indica corriente alterna y etiqueta negra indica corriente continua.
3. Esta es la configuración de terminales para unidades estándar. En pedestales con
impresora de recibos, el bloque superior de terminales está montado junto a los
módulos de relés.
