GASBOY Series 1000
3-12
9354

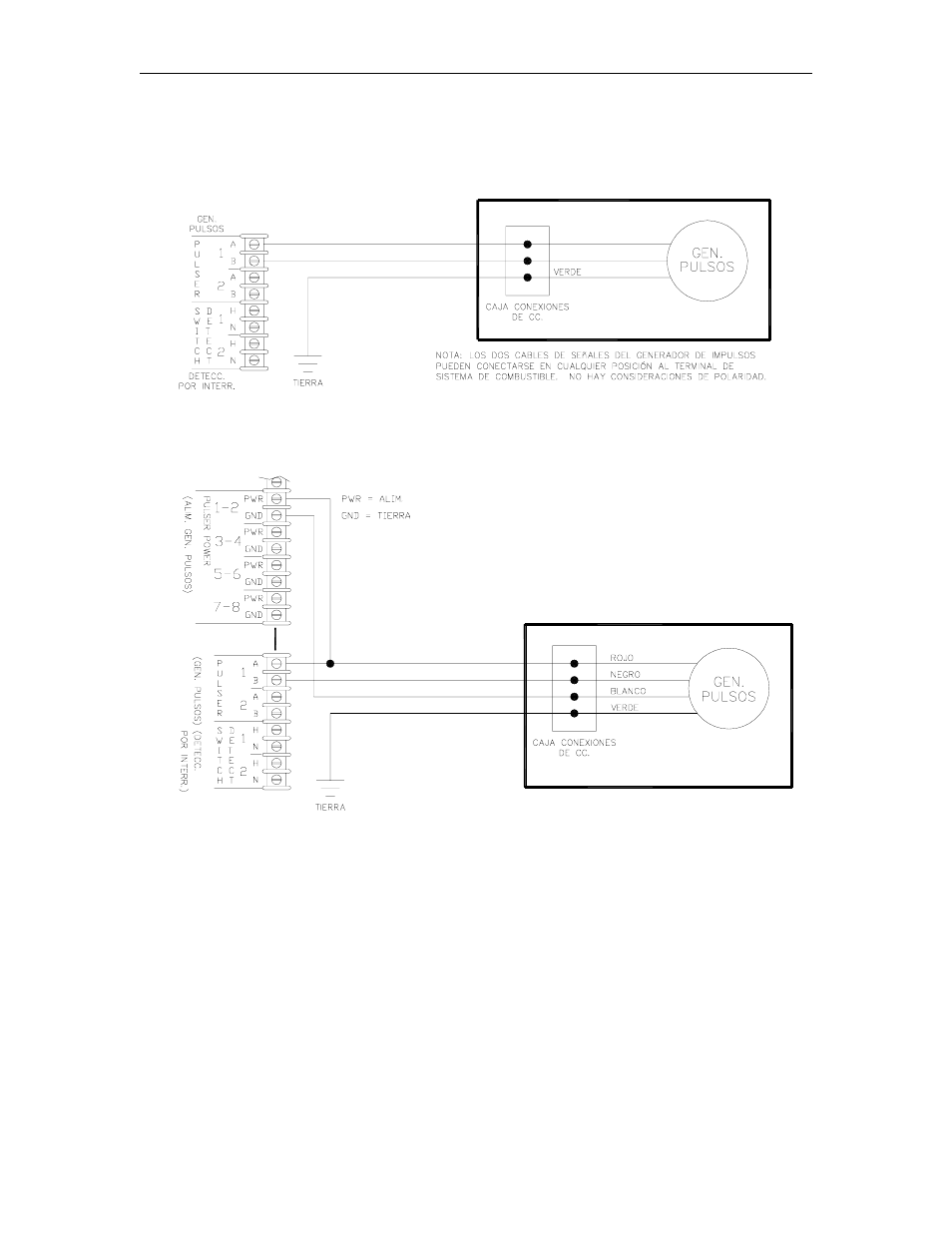

DIAGRAMAS DE CONEXION DEL GENERADOR DE PULSOS
GENERADOR DE PULSOS CON RELE DE LAMINAS V-R, SERIE 1871 10:1
GENERADOR DE PULSOS ELECTRONICO V-R, SERIE 7671 100:1
NOTAS SOBRE LAS CONEXIONES DEL GENERADOR DE PULSOS
1. Los diagramas anteriores corresponden a generadores de pulsos conectados a la
manguera 1.
2.
Los puentes de la tarjeta de circuito integrado de control de bomba deben estar conectados
de acuerdo con el tipo de generador de pulsos. La conexión de estos puentes deben ser
ejecutadas por quien esté a cargo de la puesta en servicio de la unidad. No suministrar
alimentación eléctrica al sistema antes de instalar estos puentes.
3. Ver
Distribución de conductos para obtener las especificaciones detalladas de la
instalación del sistema.
