System and Pump/Dispenser Wiring
9354 3-27

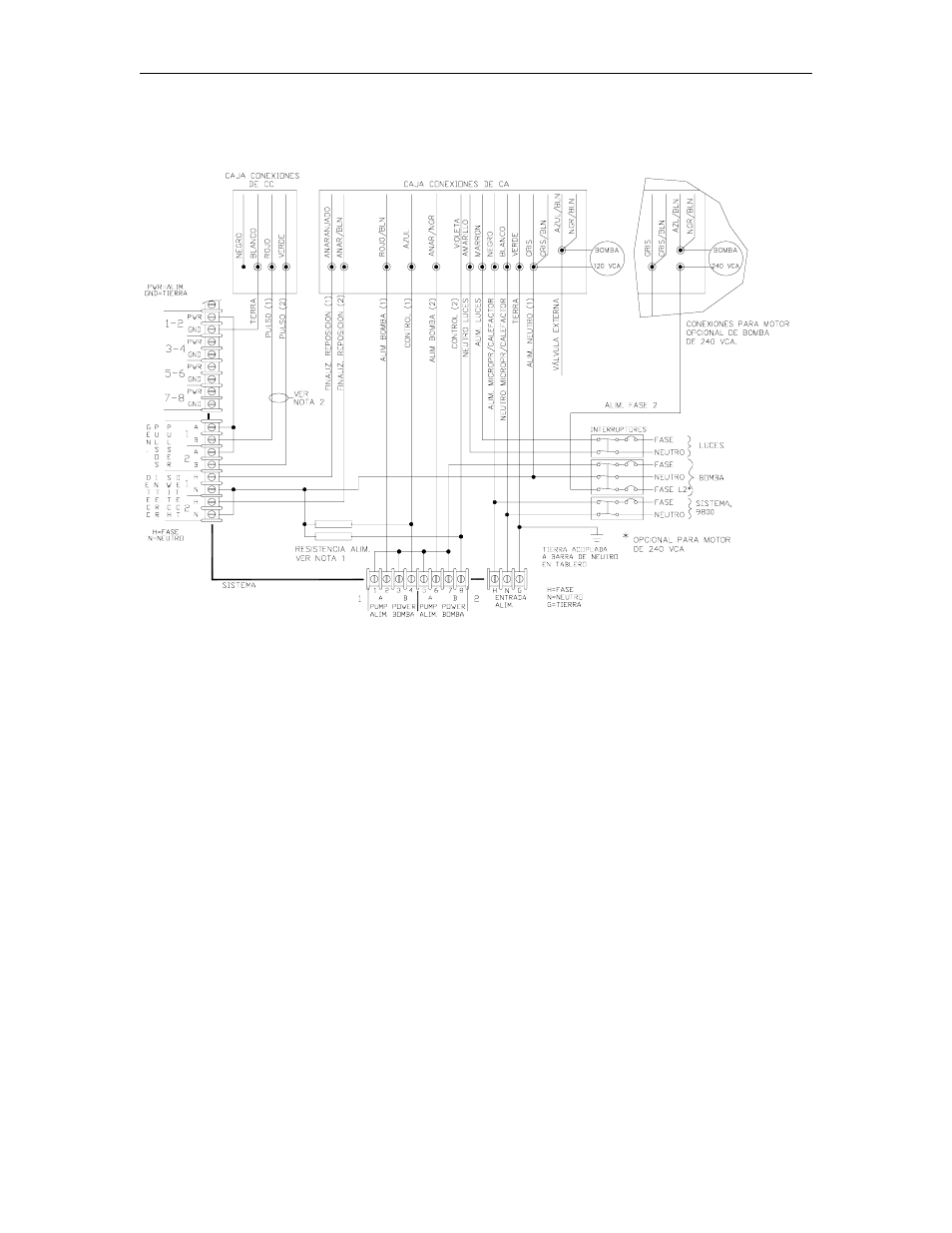

BOMBA 9852ATW1
NOTAS:
1. La resistencia es de 8.2 KOHMS, 10 vatios (Parte Nº C05818) para unidades de 115/230 VCA (EE.UU.), y de 30
KOHMS, 10 vatios (Parte Nº C06683) para unidades de 230 VCA para uso internacional.
2. Antes de habilitar la alimentación eléctrica, los puentes de la tarjeta de circuito integrado de control de bomba
del sistema Serie 1000 deben estar conectados para las Series 9800/9820, tal como se indica en la Sección 5 del
Manual de Puesta en Servicio del sistema Serie 1000, C08921. La conexión incorrecta de los puentes en la tarjeta
causará daños al sistema Serie 1000.
3. Los colores de los cables mostrados reflejan la producción actual a partir de junio de 1998. Si su sistema
9800 es un modelo anterior a junio de 1998, es posible que los colores de los cables sean diferentes.
4. Cuando se usa con un tanque elevado sobre el terreno, la válvula antisifonaje montada en el tanque debe
accionarse desde la línea de VÁLVULA EXTERNA, tener el mismo voltaje de operación que el motor de la
bomba, y el consumo de corriente no debe exceder de 1 amperio. Si no se cumplen estas condiciones, se debe
controlar la válvula antisifonaje mediante un relé externo accionado desde la línea de VÁLVULA EXTERNA. NO
conecte la válvula antisifonaje o el relé externo a la línea de REPOSICIÓN COMPLETA. NO CONECTE entre sí
dos o más líneas de VÁLVULA EXTERNA. Si más de una bomba está bombeando del tanque, se deben instalar
válvulas antisifonaje separadas, o cada línea de VÁLVULA EXTERNA debe accionar un relé externo que a su vez
acciona la válvula.
