GASBOY Series 1000
4-6
9354

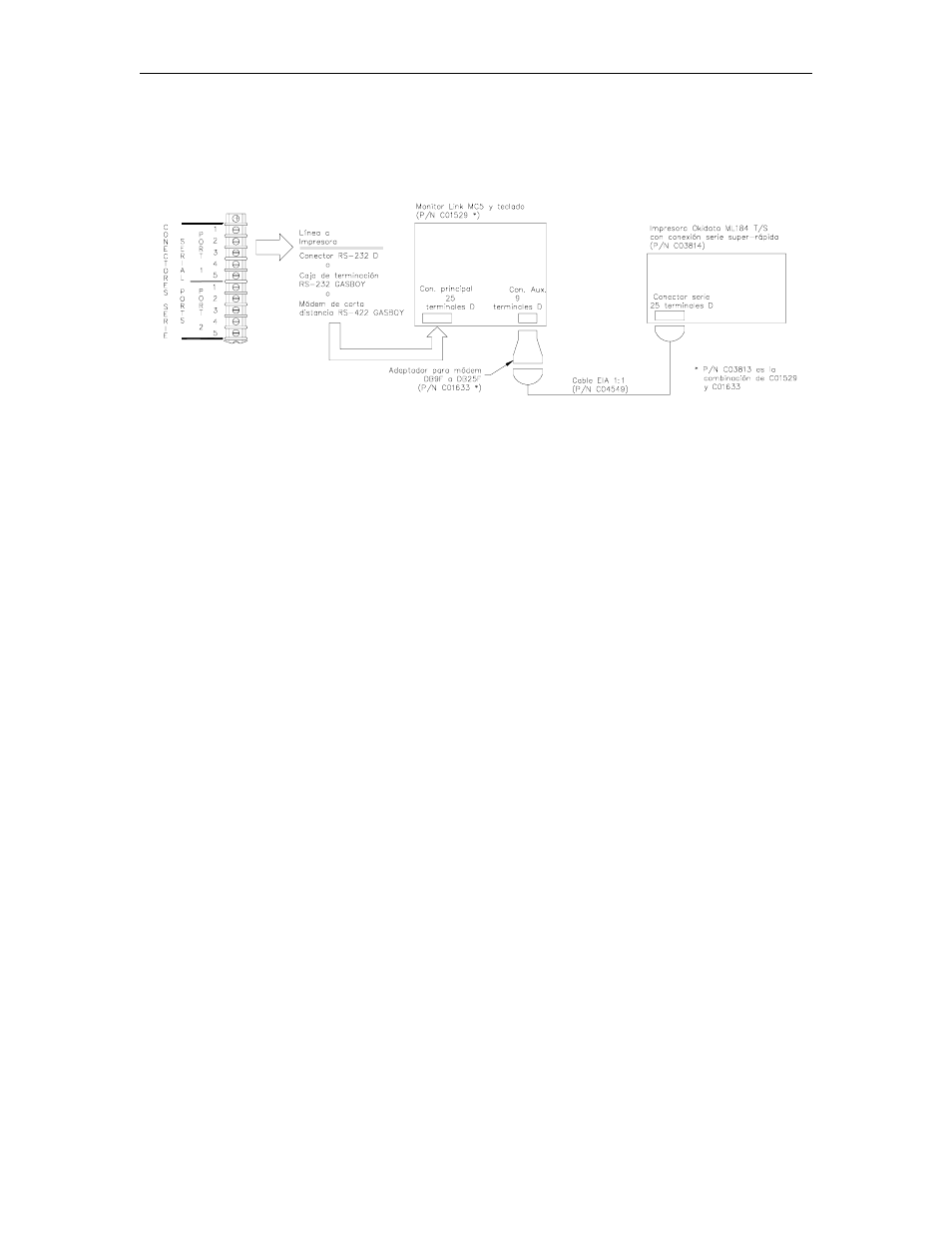

CONEXIONES PARA MONITOR LINK EN SERIE E IMPRESORA OKIDATA
En este diagrama se muestran las conexiones entre el conector del sistema Serie 1000 y el
monitor Link y la impresora Okidata.
MODEM INTERNO
El Sistema Serie 1000 puede incluir un módem interno opcional. Con el módem instalado, las
comunicaciones del Conector 2 se canalizan a través del módem en lugar de hacerlo a través del
bloque de terminales en el pedestal. La línea telefónica para el módem no debe ser instalada en
el conducto de corriente continua. Consultar a la compañía telefónica sobre la mejor alternativa
para la línea de teléfono.
El módem interno (Parte Nº C05739) es un compatible con Bell 103J/212A, y está diseñado para
comunicaciones asincrónicas en dúplex, de 0 a 300, o 1200 baudios. El módem se instala de
fábrica en el sistema GASBOY, desde el cual también recibe alimentación eléctrica.
El módem interno cumple con las reglamentaciones de la Comisión Federal de Comunicaciones
(FCC) concernientes a dispositivos para conexión directa a una ficha de línea de la compañía
telefónica. Es responsabilidad del cliente obtener la línea telefónica e instalar la ficha en el
pedestal del sistema GASBOY.
Especificaciones e información para la compañía telefónica:
1.
Solicitar cualquiera de los siguientes tipos de fichas: RJ11C o RJ41S o RJ45S.
2.
Número de registro del módem: 6BHUSA-24793-DT-E.
3.
Velocidad de transmisión de datos: 0 - 300 o 1200 baudios.
4.
El equivalente de Bell 103J/212A.
MODEM DE CORTA DISTANCIA - CONEXION RS-422
Para establecer comunicaciones de protocolo RS-422 en distancias entre 100 y 1.500 pies (30,8 y
462 metros), se debe utilizar un módem GASBOY de corta distancia, con el cable de
interconexión correspondiente. También se puede usar este módem en lugar de la conexión RS-
232, para distancias menores a 100 pies (30,8 metros). Un módem de corta distancia se debe
instalar en el extremo distante de la conexión de comunicaciones. Ver diagramas de conexiones
bajo el título Esquemas de conexiones para Conectores 1 y 2 en este Sección.
