Gasboy 1000 Series FMS Operation Manual Manual del usuario
Página 44
GASBOY Series 1000
3-26
9354

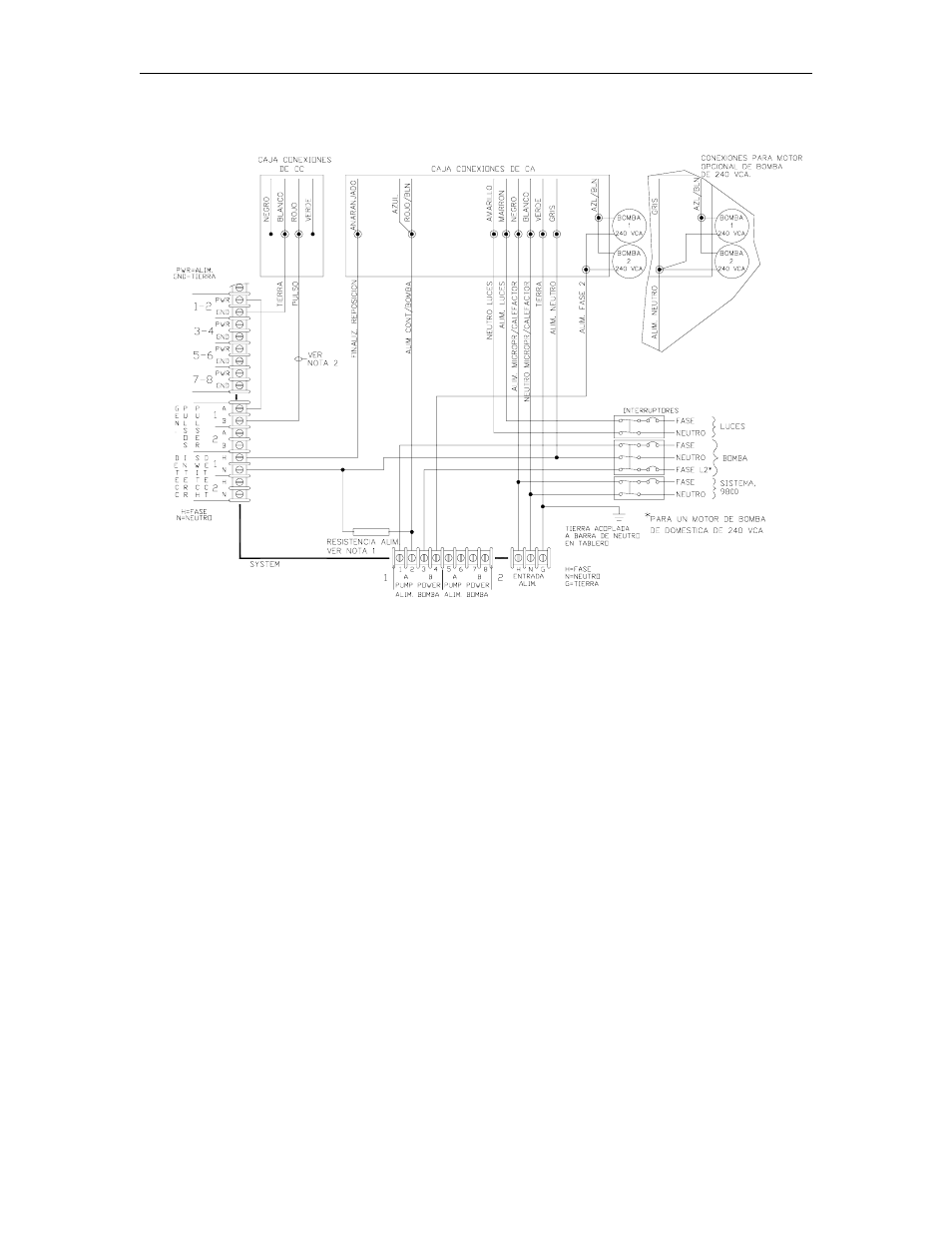

BOMBAS 9853AHC, 9840A
NOTAS:
1.
La resistencia es de 8.2 KOHMS, 10 vatios (Parte Nº C05818) para unidades de 115/230 VCA (EE.UU.), y de 30
KOHMS, 10 vatios (Parte Nº C06683) para unidades de 230 VCA para uso internacional.
2.
Antes de habilitar la alimentación eléctrica, los puentes de la tarjeta de circuito integrado de control de bomba
del sistema Serie 1000 deben estar conectados para las Series 9800/9820, tal como se indica en la Sección 5 del
Manual de Puesta en Servicio del sistema Serie 1000, C08921. La conexión incorrecta de los puentes en la tarjeta
causará daños al sistema Serie 1000.
3.
Los colores de los cables mostrados reflejan la producción actual a partir de junio de 1998. Si su sistema
9800 es un modelo anterior a junio de 1998, es posible que los colores de los cables sean diferentes.
