GASBOY Series 1000
2-6 9025
REQUISITOS PARA CONDUCTOS
Todos los cables, tanto en corriente alterna como en corriente continua, de los componentes del
Sistema de Control de Combustible GASBOY, deben ser instalados en conductos metálicos
rígidos, de extremos roscados, con las excepciones expresamente mencionadas bajo los
títulos Notas de instalación y Módem de corta distancia, conexión RS-422 en la sección de
Conexiones para comunicaciones. NO ES ADMISIBLE EL USO DE CONDUCTOS DE PVC.
Los componentes abarcan: bombas, surtidores, bombas sumergibles, relés de arranque, tableros
de interruptores y el Sistema Serie 1000. Los conductores de transmisión para equipos de
comunicaciones también deben ser instalados en conductos metálicos, a excepción de la
conexión RS-422 expresamente mencionada en la Sección 4 de Conexiones para
comunicaciones.
Los circuitos de alto voltaje en corriente alterna y de bajo voltaje en corriente continua no se
deben combinar en un conducto/caño común, ni en la misma caja de conexiones, a menos que se
utilicen cables de acuerdo con las especificaciones de la Sección 3, bajo el título Conexiones
para el generador de pulsos o en la Sección 4 de Conexiones para comunicaciones.
La acometida de todos los conductos debe efectuarse a través de los agujeros del pedestal del
Sistema Serie 1000. No hacer ningún otro agujero ni abertura en el gabinete de la unidad. Si
fuera absolutamente necesario hacer otros agujeros además de los que vienen originalmente de
fábrica, comunicarse primero con GASBOY para obtener autorización.
Todos los cables y tramos de conductos se deben instalar de acuerdo con las reglamentaciones
vigentes municipales, provinciales y federales de construcción y de seguridad. NEC, NFPA 70,
NFPA 30 Y NFPA 30A en EE.UU. En Canadá las instalaciones deben seguir el Código Eléctrico
Canadiense.
Usar los cuadros adjuntos de referencia para determinar la medida de los conductos a utilizar
para el Sistema de Control de Combustible GASBOY Serie 1000. Para planificar el trayecto de los
tramos de cables y conductos, consultar los diagramas esquemáticos del GASBOY Serie 1000
que correspondan, y tener en cuenta la distribución general de componentes en el lugar de la
instalación. Si se adoptan tramos largos o hay una cantidad considerable de codos/curvas en el
tendido, podría ser necesario incrementar la medida de los conductos.

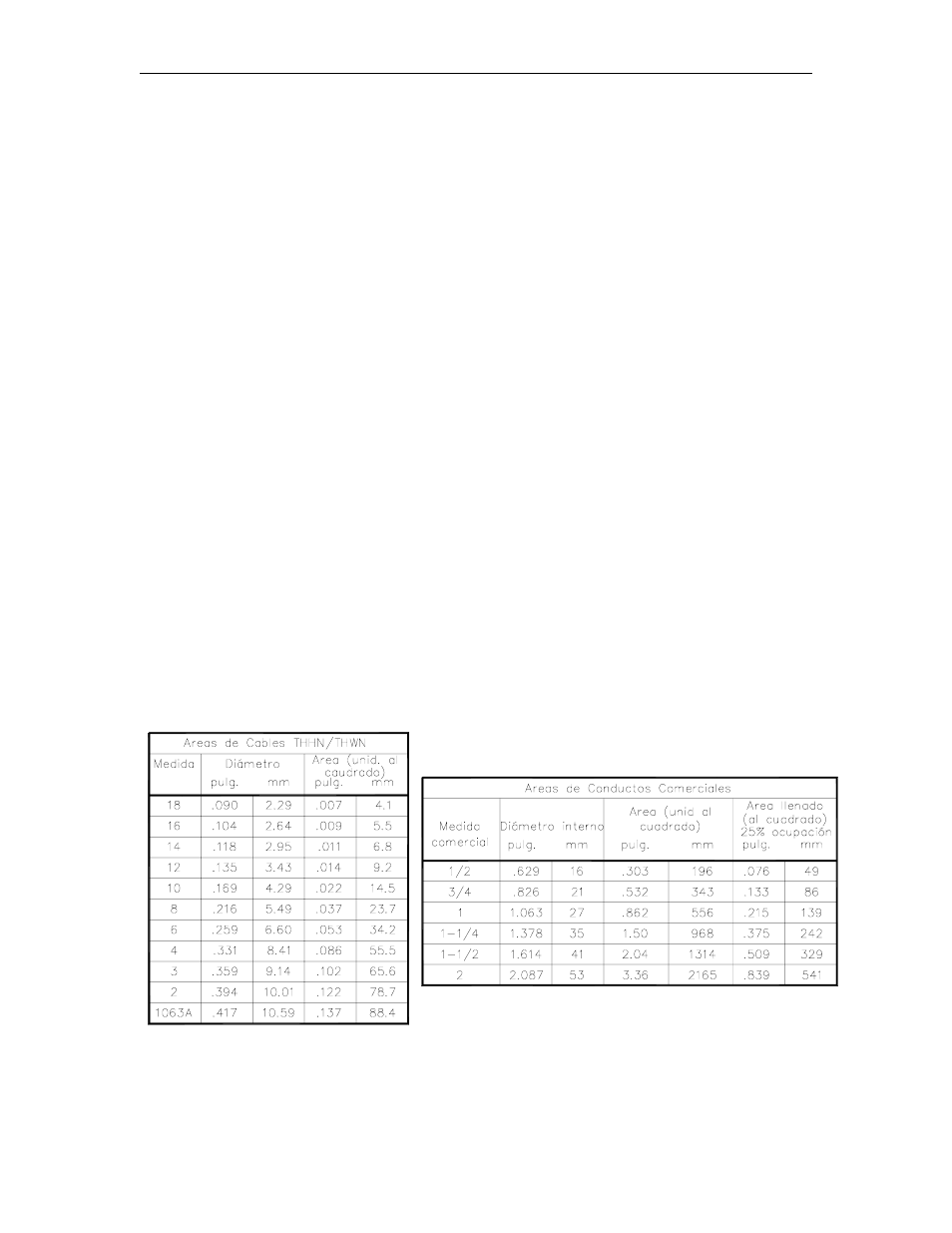

Para determinar la medida necesaria de conductos, obtener el área de cada cable en la tabla
adjunta y sumar todas las áreas de cables. En la tabla adjunta de áreas de conductos
comerciales, seleccionar el número menor más aproximado en el área de 25% de llenado (en
base a normas NEC 501-1), sin superar el área total ocupada por cables.
