GASBOY Series 1000
3-32
9354

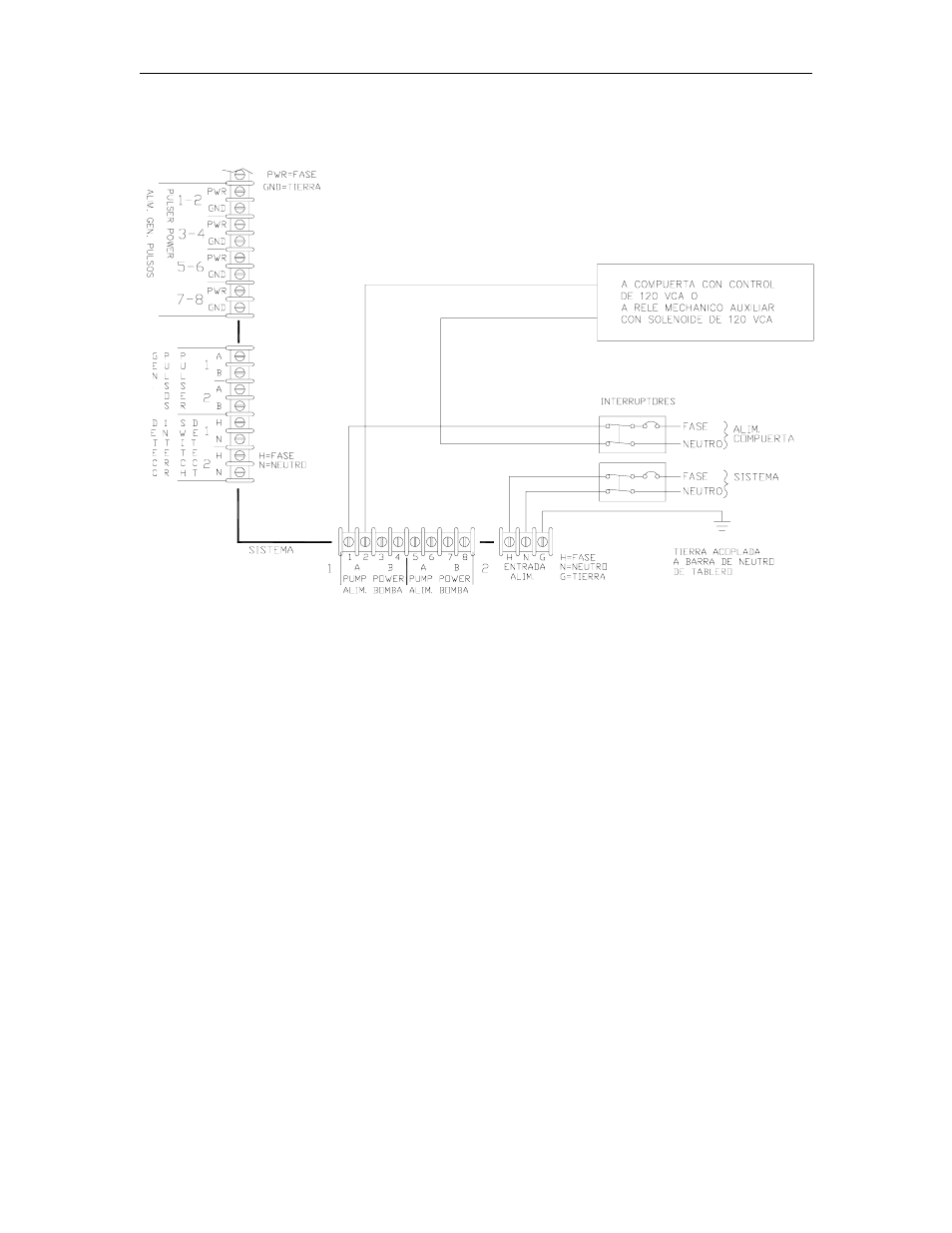

CONEXIONES DE CONTROL PARA SISTEMA DE COMPUERTA GASBOY
1.
El sistema de compuerta Serie 1000 conmutará directamente una potencia máxima de ¾ HP
en 115 VCA. Si la compuerta utiliza un voltaje diferente de control (12V, 24V, etc.) o la
potencia supera los ¾ HP nominales, será necesario utilizar un relé mecánico auxiliar con
bobina solenoide de 115 VCA para comandar el voltaje de control de la compuerta.
2.
No se deben efectuar conexiones al bloque de terminales de generador de pulsos/reposición
terminada.
3. El sistema Serie 1000 permite programar un valor límite del tiempo de carga (1-255
segundos), durante el cual mantiene energizado el relé de la compuerta. El tiempo
seleccionado dependerá de las especificaciones proporcionadas por el fabricante de la
compuerta.
4.
Después del cierre del relé, la apertura y el cierre de la compuerta dependerá del circuito del
sistema eléctrico.
5.
Tal como se muestra, la primera posición de alimentación de bomba se utiliza para el control
de compuerta.
