Gasboy CFN Series SCII - Manual (Página 84)

Sistema Serie CFN
4-34 03/26/03
USO DE LA CPU PARA ACTIVAR UN CONTROLADOR DE TRANQUERA
Se puede usar una posición de relé en la PCU mecánica del sistema CFN para activar un
controlador de tranquera. Esto está disponible sólo como una transacción de Fuel Point, no a
través de tarjeta, consola, terminal POS ni comando de terminal.
1. La PCU del sistema CFN puede conmutar alimentación eléctrica directamente a un
controlador de tranquera. La capacidad nominal máxima del relé de la CPU es ¾ HP @ 120
VCA. Si el controlador de tranquera usa un voltaje de control diferente o excede la
capacidad nominal de 3/4 HP, use un relé mecánico auxiliar con una bobina de 120 VCA para
administrar la carga.
2. Se puede obtener acceso hasta 4 controladores de tranquera por PCU. También se pueden
combinar bombas y tranquera dentro de la misma PCU.
3. Una vez que se cierra el relé, permanecerá cerrado hasta que se reciba un pulso en la
entrada del PULSADOR, o hasta que caduque el tiempo de espera del interruptor, o se
separen los anillos del lector Fuel Point, lo que ocurra primero. Si la transacción concluye
con un pulso, la transacción se almacena en la memoria. Si la transacción concluye al
caducar el tiempo de espera o por separación de anillos, se registra un mensaje pero no se
almacena nada en la memoria.

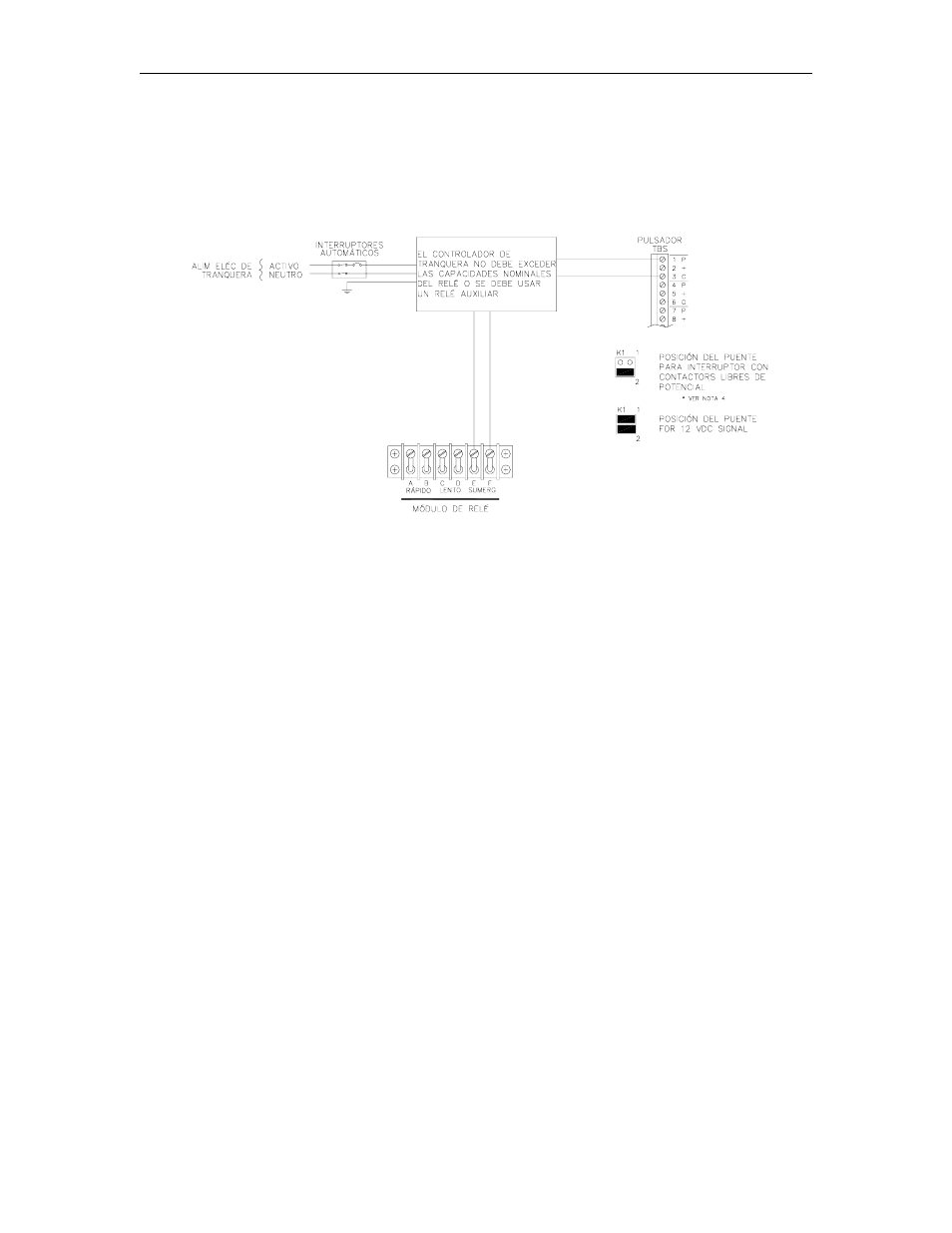

4. La señal del PULSADOR puede venir de un interruptor con contactos libres de potencial con
ningún otro voltaje o circuitos conectados, o puede ser una señal de 12 VCC. Asegúrese de
instalar el puente de entrada de pulsador apropiado, tal como se muestra. Los puentes son
K1 a K4 y corresponden a las tranqueras 1 a 4, respectivamente.
5. No hay recibos disponibles para estas transacciones.
