Cableado de la bomba/surtidor remoto
0033 4-9
ID DEL BLOQUE DE TERMINALES
Todo el cableado de las bombas mecánicas/surtidor remoto para el sistema CFN se termina en la
unidad de control de bombas. Se deben usar conectores de terminal en los cables trenzados
cuando se hace conexión a la alimentación eléctrica de la bomba y a los bloques de terminales de
entrada de alimentación eléctrica del sistema. Las conexiones efectuadas a los bloques de
terminales de tornillos pequeños (ensamblaje de la tarjeta PC de E/S de control de bombas) no
requieren conectores de terminales. El cable para estos conectores no debe ser mayor que 14

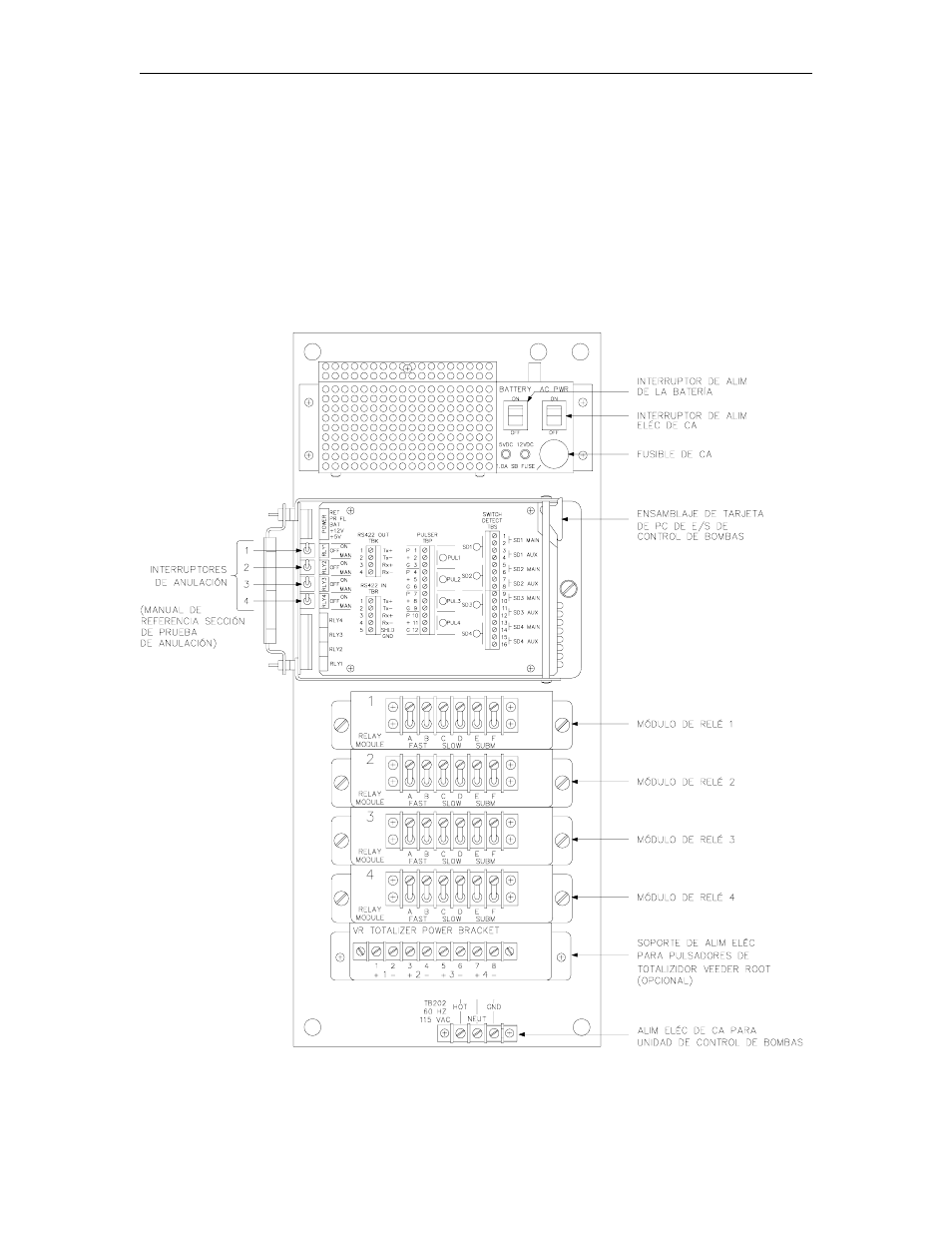

AWG. A continuación se muestra la orientación del ensamblaje del chasis.
