Gasboy CFN Series SCII - Manual (Página 49)

Cableado de los componentes del sistema
03/26/03 3-15
CABLEADO PARA UN SISTEMA DE MONITOREO DE TANQUES

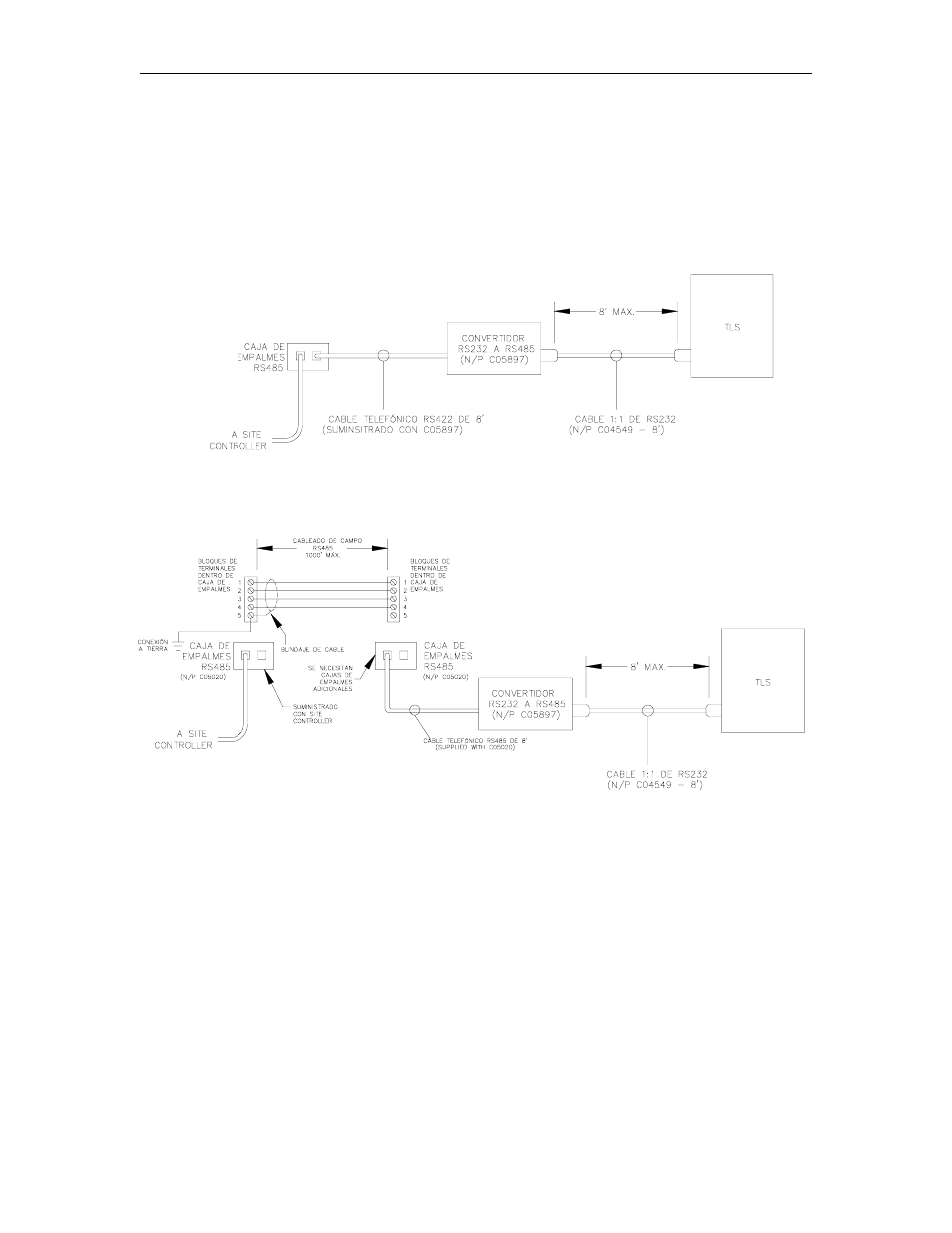

Los siguientes diagramas muestran los esquemas de cableado cuando se conecta el Site
Controller a un sistema de monitoreo de tanques Veeder-Root TLS-250 o TLS-350. Todo el
cableado debe instalarse de acuerdo a las especificaciones de cableado de RS-232 y RS-485
descritas anteriormente.
Cableado para un sistema de monitoreo de tanques Veeder-Root (8 pies o menos)
Cableado para un sistema de monitoreo de tanques Veeder-Root (más de 8 pies)
