Cableado de los componentes del sistema
03/26/03 3-13

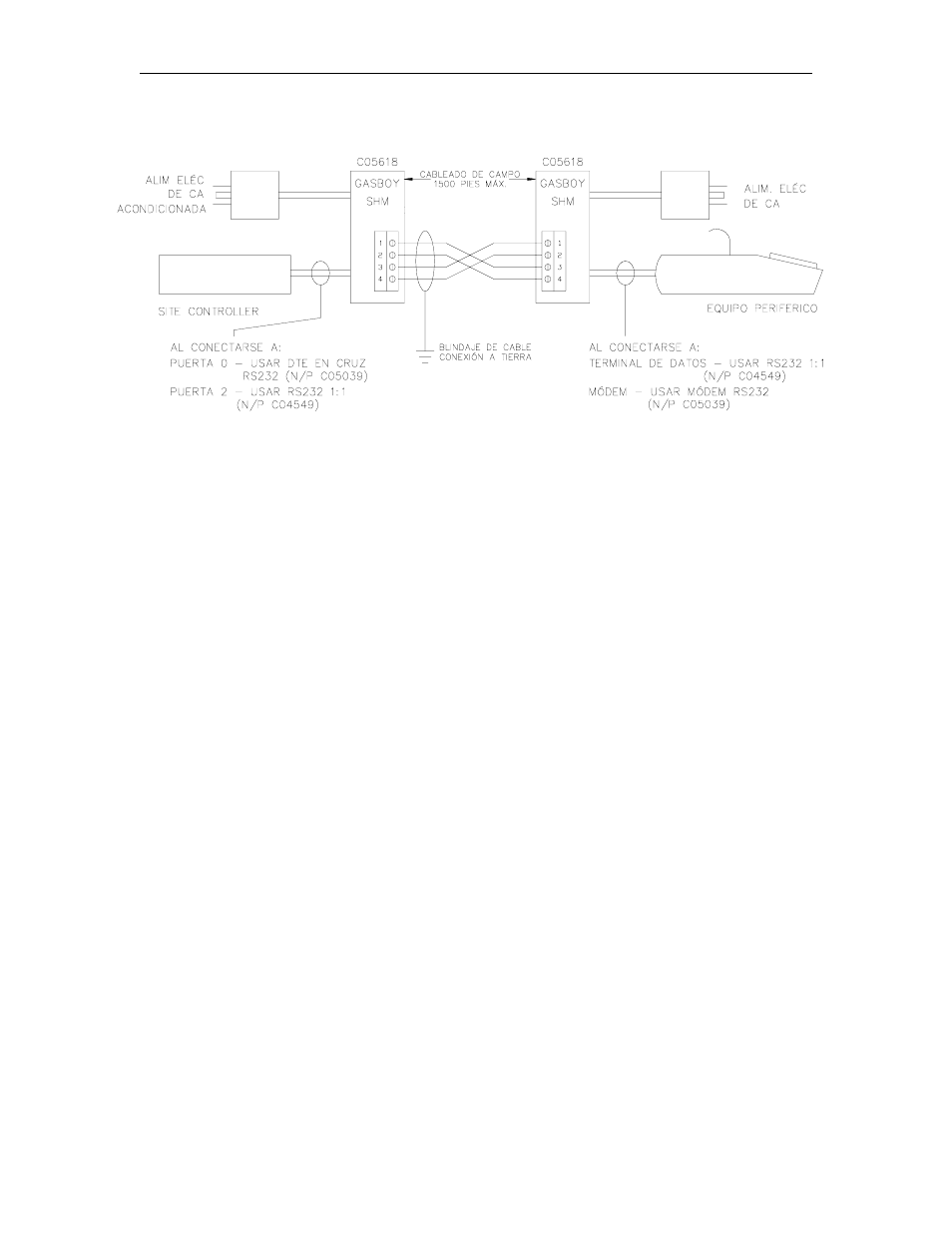

MÓDEMS DE CORTO ALCANCE RS-422
Se debe usar un módem de corto alcance GASBOY y el cable de interconexión apropiado cuando
se use el modo de comunicación RS-422. Se debe usar para distancias entre 100 y 1500 pies.
Se puede usar para distancias menores de 100 pies en lugar del cableado RS-232. Se necesita
un módem de corto alcance en cada extremo remoto de la línea de comunicación.
1. Todos los cableados deben instalarse y usarse cumpliendo con todos los códigos y
regulaciones de construcción y prevención de incendios, códigos federales, estatales y
locales, el Código Eléctrico Nacional (NFPA 70), NFPA30, y el Código de Estación de
Servicio Automotriz y Marítimo (NFPA 30A). El cableado también debe estar en
conformidad con el diagrama de cableado suministrado con la bomba/surtidor remoto. Los
usuarios de Canadá también deben cumplir con el Código Eléctrico de Canadá.
2.
Alimentación eléctrica: La alimentación de CA para el módem de corto alcance debe venir
del mismo interruptor automático que alimenta el dispositivo periférico o el sistema.
3.
Cable: Es altamente recomendable usar un cable blindado de par trenzado para el cableado
RS-422. Si bien se recomienda que los cables se instalen en un conducto independiente de
los cables de CA, estos también se pueden combinar en el mismo conducto con los cables
de CA siempre que se use cable certificado por UL con las siguientes especificaciones:
Conductor: Cable trenzado 18 AWG. 2 pares trenzados.
Blindaje: 100% de cobertura de lámina metálica y/o 90% de cobertura de trenza
de cobre estañado
Cable de tierra: Cobre trenzado y estañado, 20 AWG o mayor, o blindaje trenzado
Capacidad nominal de voltaje: Voltaje de operación máximo de 600 V
Ambientales: Resistente a gasolina y aceite; adecuado para uso en locales húmedos o
secos
GASBOY puede suministrar un cable Belden 1063A (N/P C09655), el cual es un cable
certificado por UL de 4 conductores que cumple con los requisitos listados anteriormente.
NOTA: El cable Belden 1063A está certificado por UL pero no por CSA.
Los cables con una capacidad nominal de voltaje menor que 600 V se deben instalar en un
conducto independiente de los cables de CA.
Estos módems se deben conectar con líneas privadas y no funcionarán si se conectan a una
red telefónica.
