Cableado de la bomba/surtidor remoto
0033 4-7
INTERFACE TOKHEIM 262 Y 262A
Interface electrónica
Sistema básico
1 a 16 mangueras

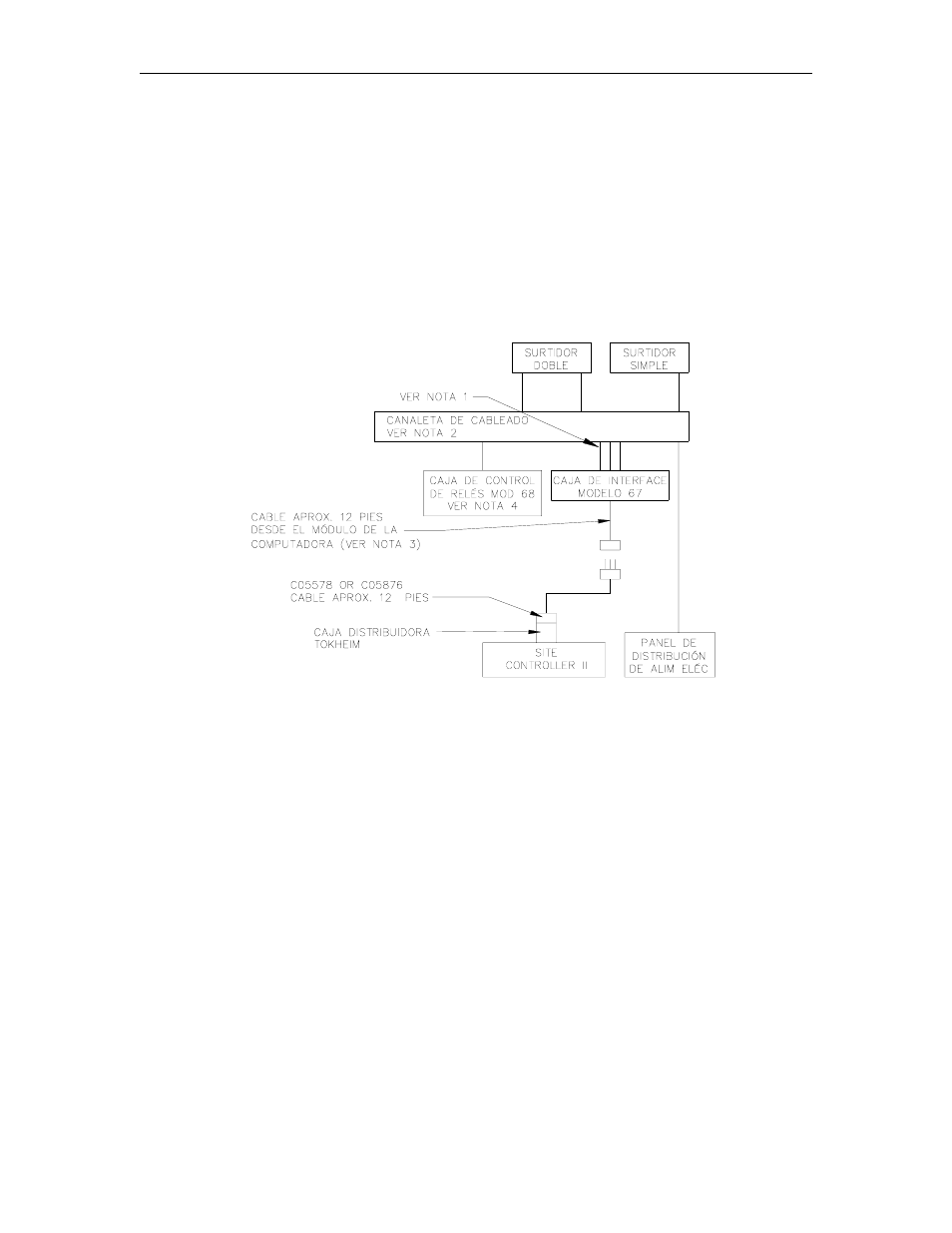

El sistema consta de un Site Controller II, una caja de interface y una
combinación de cable C05578 y caja distribuidora Tokheim.
17 a 32 mangueras
El sistema consta de un Site Controller II, dos cajas de interface y una
combinación de cable C05876 y caja distribuidora Tokheim.
NOTAS:
1.
Todo el equipo Tokheim debe instalarse según las especificaciones de Tokheim.
2.
Las canaletas de cables, conductos y cables son suministrados por el instalador.
3. Tokheim tiene disponible una extensión de cable de señales modelo 180 como accesorio.
La distancia máxima de los cables combinados no debe exceder 350 pies. La máxima
distancia para la caja de interface 94 ó 98 es 250 pies.
4.
Se recomienda usar una caja modelo 68 para aplicaciones de paro de emergencia.
5.
La comunicación para las bombas 1 a 32 puede proporcionarse mediante el puerto 1 ó 3 del
Site Controller II.
