Cableado de los componentes del sistema
03/26/03
3-11

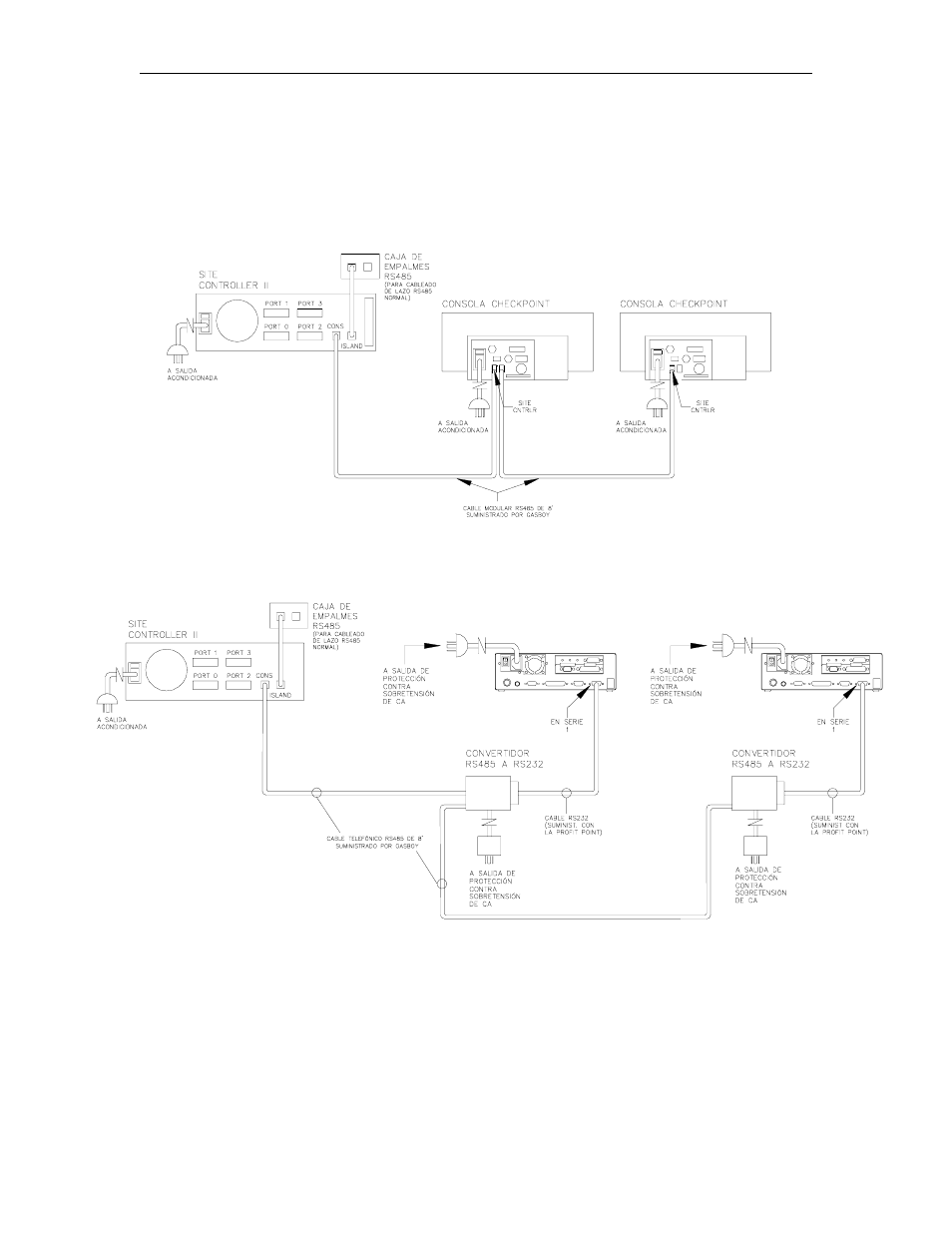

CABLEADO DE CONSOLAS MÚLTIPLES – CHECKPOINT Y PROFIT POINT
Los diagramas siguientes ilustran cómo conectar múltiples consolas Checkpoint o Profit Point.
Todo el cableado debe instalarse de acuerdo a las especificaciones de cableado de RS-232 y RS-
485 descritas anteriormente.
CheckPoint
Profit Point
