Sistema Serie CFN
2-12 03/26/03
INSTALACIÓN DE LA PANTALLA DEL CLIENTE OPCIONAL - CHECKPOINT
Instale la pantalla del cliente como se indica a continuación:
1.
Retire la cinta adhesiva protectora que sujeta el cable de conexión al tubo.
2.

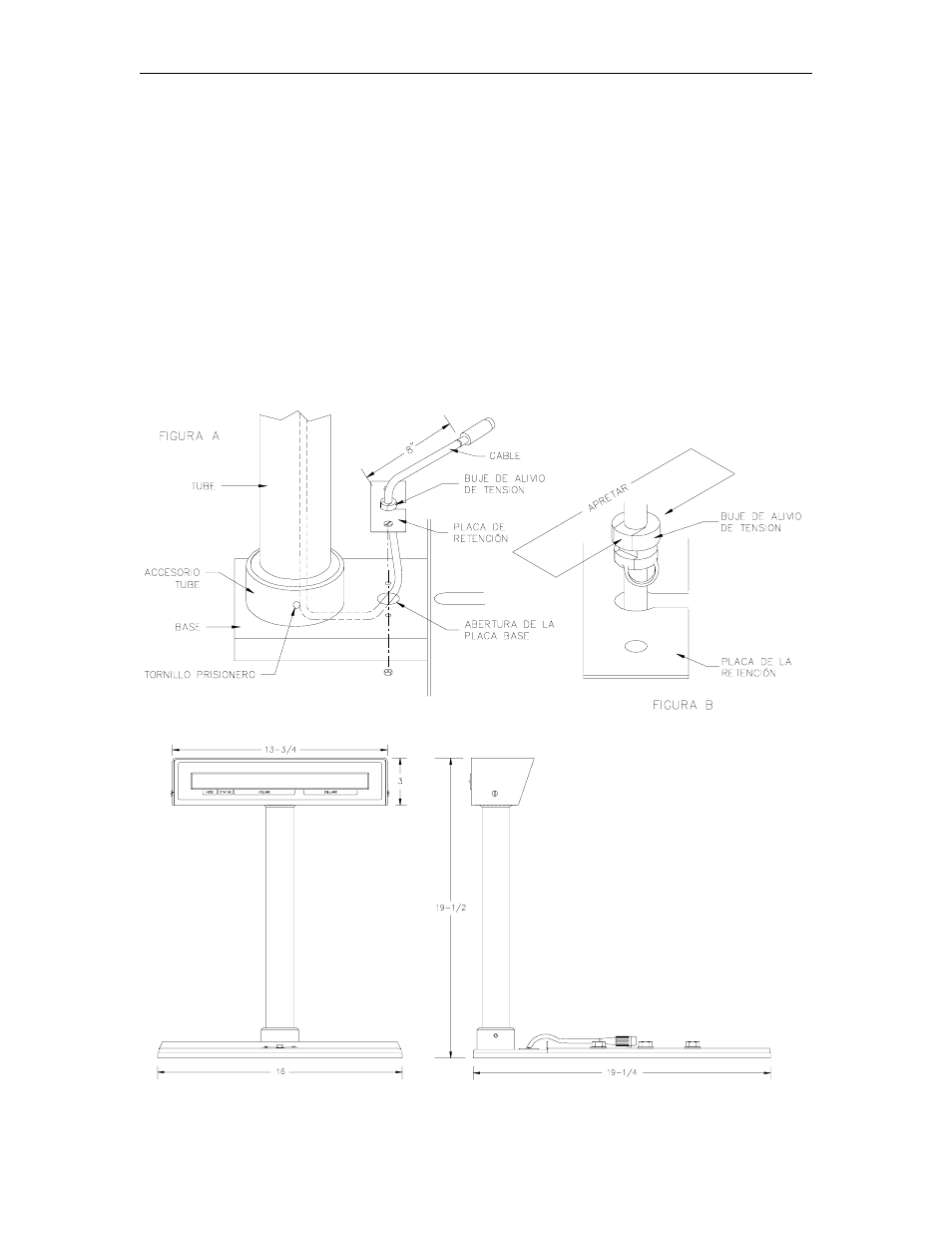

Pase el cable de conexión desde el tubo hacia abajo a través del accesorio del tubo en la
base, debajo de la base y hacia arriba a través de la abertura que está en la placa de la base
(Figura A). Tenga cuidado de no dejar caer la pantalla.
3. Instale el tubo en el accesorio del tubo, ubique en posición la pantalla y apriete el tornillo
prisionero del accesorio del tubo.
4.
Tome el buje de alivio de esfuerzo y con un alicate, encaje el buje sobre el cable. Encaje el
buje en la placa de retención (Figura B).
5.
Entornille la placa de retención a la base tal como se muestra en la Figura A.
