Cableado de la bomba/surtidor remoto
0033 4-3
CALIBRE DE LOS CABLES
La Tabla 4-1 muestra los calibres de los cables de CA requeridos para bombas de succión y
sumergibles basados en la capacidad nominal de HP del motor de la bomba y la distancia desde
el interruptor automático a la bomba/surtidor remoto para las unidades de 120 y 240 voltios. Use
esta tabla como una guía para seleccionar el cable de calibre apropiado para la instalación.
Todos los cables deben ser trenzados.
El calibre del cable para el detector de interruptor desde la bomba debe ser 14 AWG. El calibre
del cable para las líneas de control del surtidor remoto debe ser 12 AWG. Estas líneas de control
se usan para suministrar alimentación eléctrica para el mecanismo de restablecimiento, válvula
solenoide y relé de arrancador sumergible (cuando la bomba sumergible no está directamente
alimentada por el surtidor remoto). El calibre del cable para los pulsadores de CC debe ser 18
AWG y debe cumplir con los requisitos de cableado que se describen en Cableado y
configuración del pulsador más adelante en esta sección.

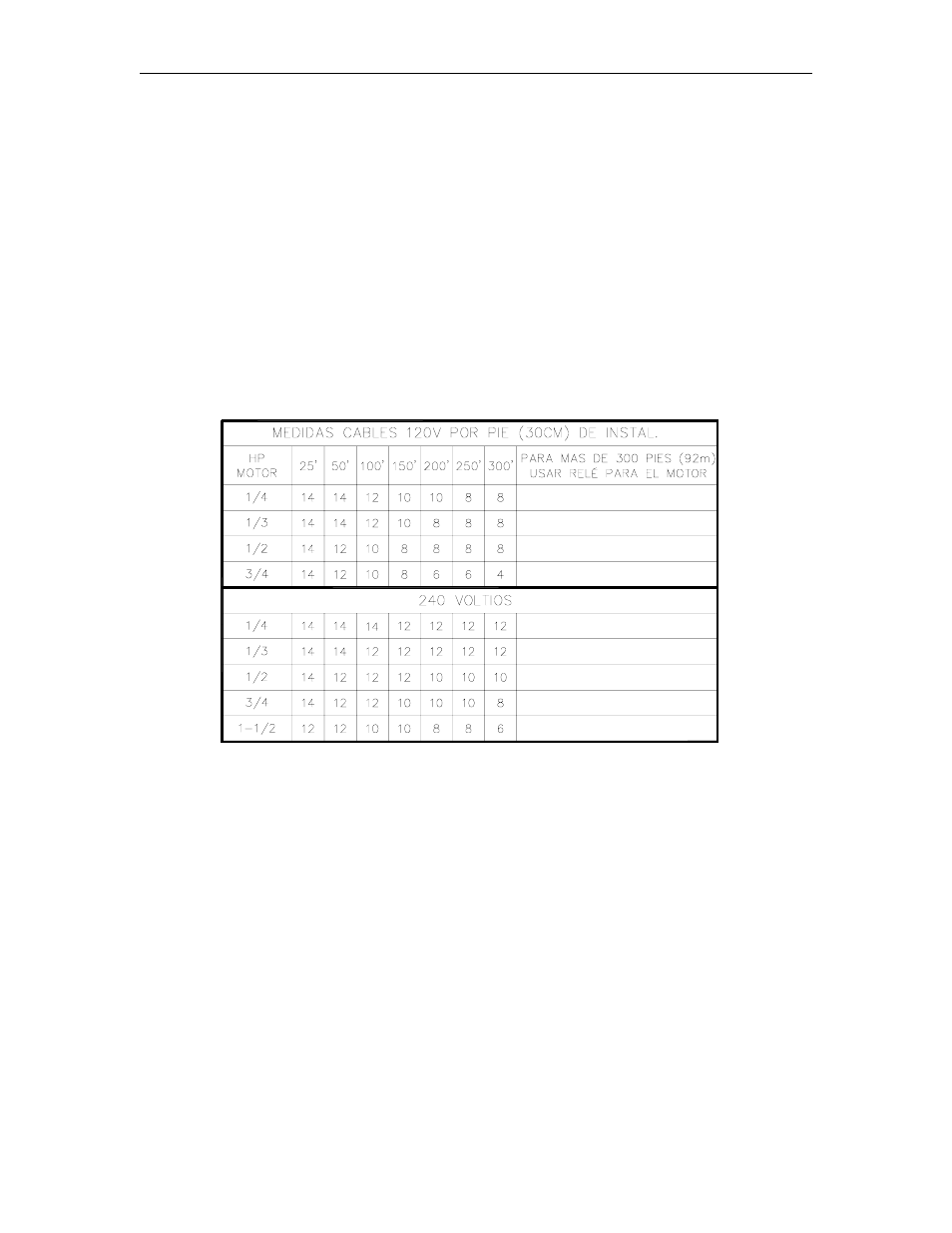

Tabla 4-1. Calibre de los cables
CABLEADO DE BOMBAS ELECTRÓNICAS O MECÁNICAS
El resto de esta sección muestra los esquemas de cableado para bombas electrónicas y
mecánicas. Todas las bombas electrónicas y mecánicas se deben instalar de acuerdo a las
instrucciones del fabricante. Dependiendo del tipo de bomba electrónica con la cual se está
haciendo conexión, puede necesitarse información adicional. Comuníquese con el Servicio
técnico de Gasboy para obtener información sobre diversas interfaces de bomba.
