Sistema Serie CFN
3-12 03/26/03
CABLEADO DE CONSOLA REMOTA – CHECKPOINT Y PROFIT POINT
La mayoría de las consolas se ubican a no más de ocho pies del Site Controller y se cablean
usando los cables suministrados. Sin embargo, la consola se puede ubicar a no más de 1000
pies del Site Controller. Para hacer esto, es necesario usar dos cajas de empalmes adicionales y
cablear el sistema como se muestra a continuación. Todo el cableado debe instalarse de
acuerdo a las especificaciones de cableado de RS-232 y RS-485 descritas anteriormente.

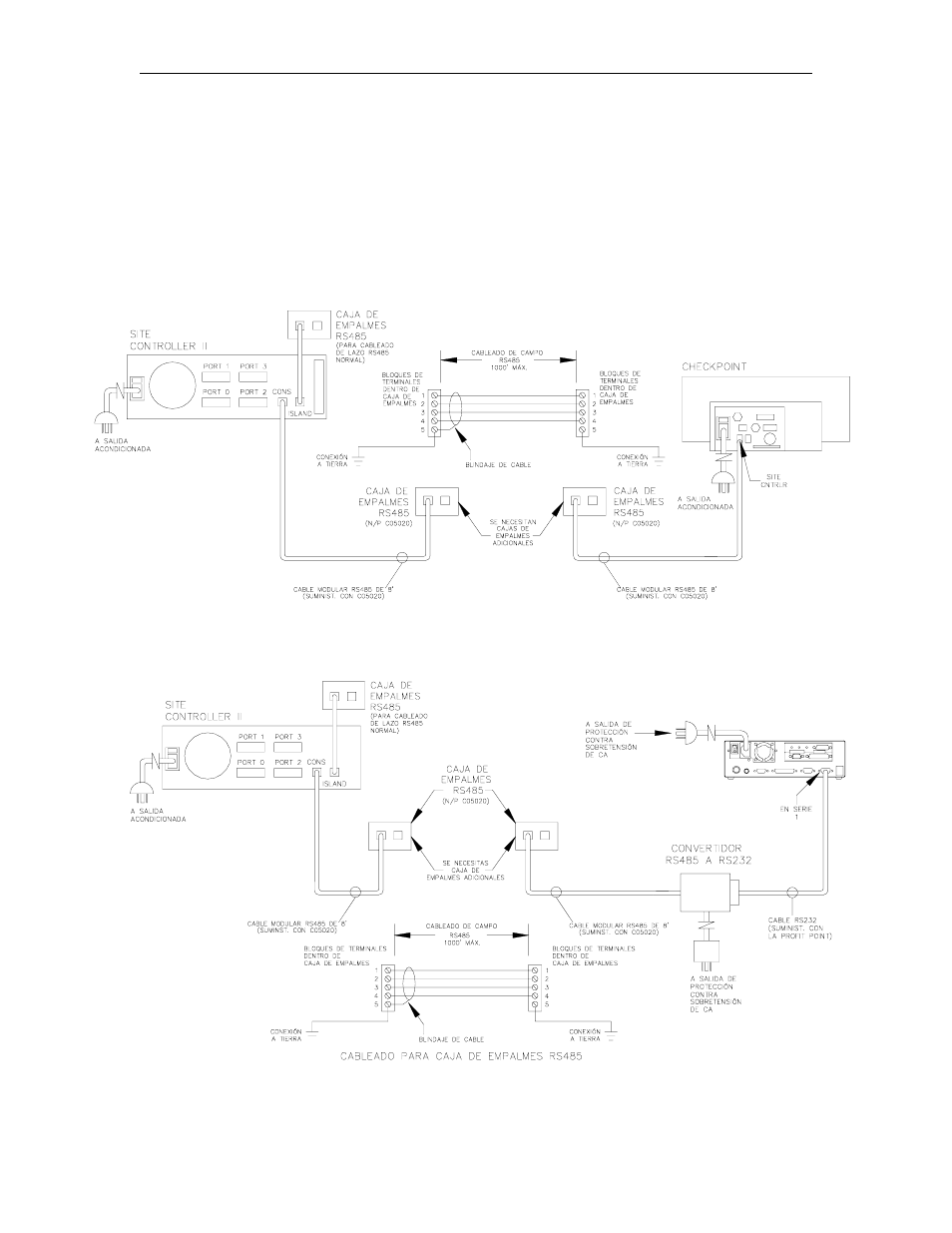

Cableado para la consola Checkpoint remota
Cableado para la consola Profit Point remota
