Gasboy CFN Series SCII Manual del usuario
Página 43
Cableado de los componentes del sistema
03/26/03
3-9
NOTAS:
1.
Todos los cableados deben instalarse y usarse cumpliendo con todos los códigos y regulaciones de
construcción y prevención de incendios, códigos federales, estatales y locales, el Código Eléctrico
Nacional (NFPA 70), NFPA30, y el Código de Estación de Servicio Automotriz y Marítimo (NFPA 30A).
Los usuarios de Canadá también deben cumplir con el Código Eléctrico de Canadá. El cableado
también debe estar en conformidad con el diagrama de cableado suministrado con la bomba/surtidor
remoto.
2.
Todos los equipos periféricos conectados a los puertos RS-232 deben estar certificados, tener un
protocolo de comunicación estándar RS-232 de la Asociación de la Industria Electrónica (EIA) y no
deben instalarse en lugares peligrosos.
3.

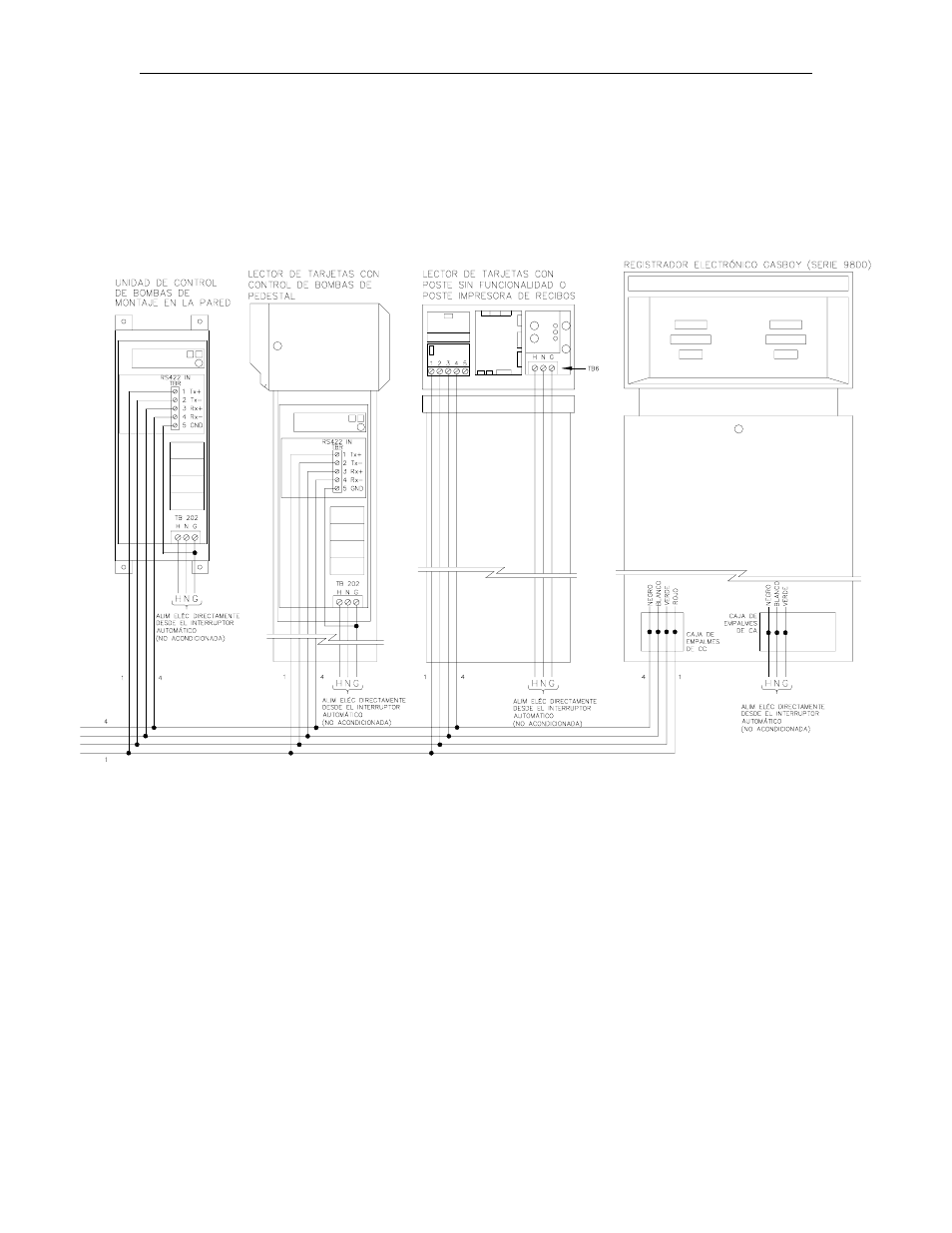

El diagrama de cableado mostrado anteriormente ilustra un sistema CFN con todos los componentes
para indicar cómo están interconectados. Los componentes que no son parte de su sistema deben
ignorarse.
4.
Al usar cable blindado para el cableado de comunicación RS-485, haga la conexión a tierra del
blindaje a la conexión CA usada para los componentes del sistema (en un extremo solamente).
5.
En su configuración, los Islander satélite con intercambiables con los lectores de tarjetas de la unidad
de suministro (ICR) del sistema CFN.
6. Consulte la sección aplicable de este manual para obtener información sobre los requisitos
específicos de instalación del sistema.
