Sistema Serie CFN
4-6 03/26/03
INTERFACE TOKHEIM 162
Interface electrónica
Sistema básico
1 a 8 mangueras

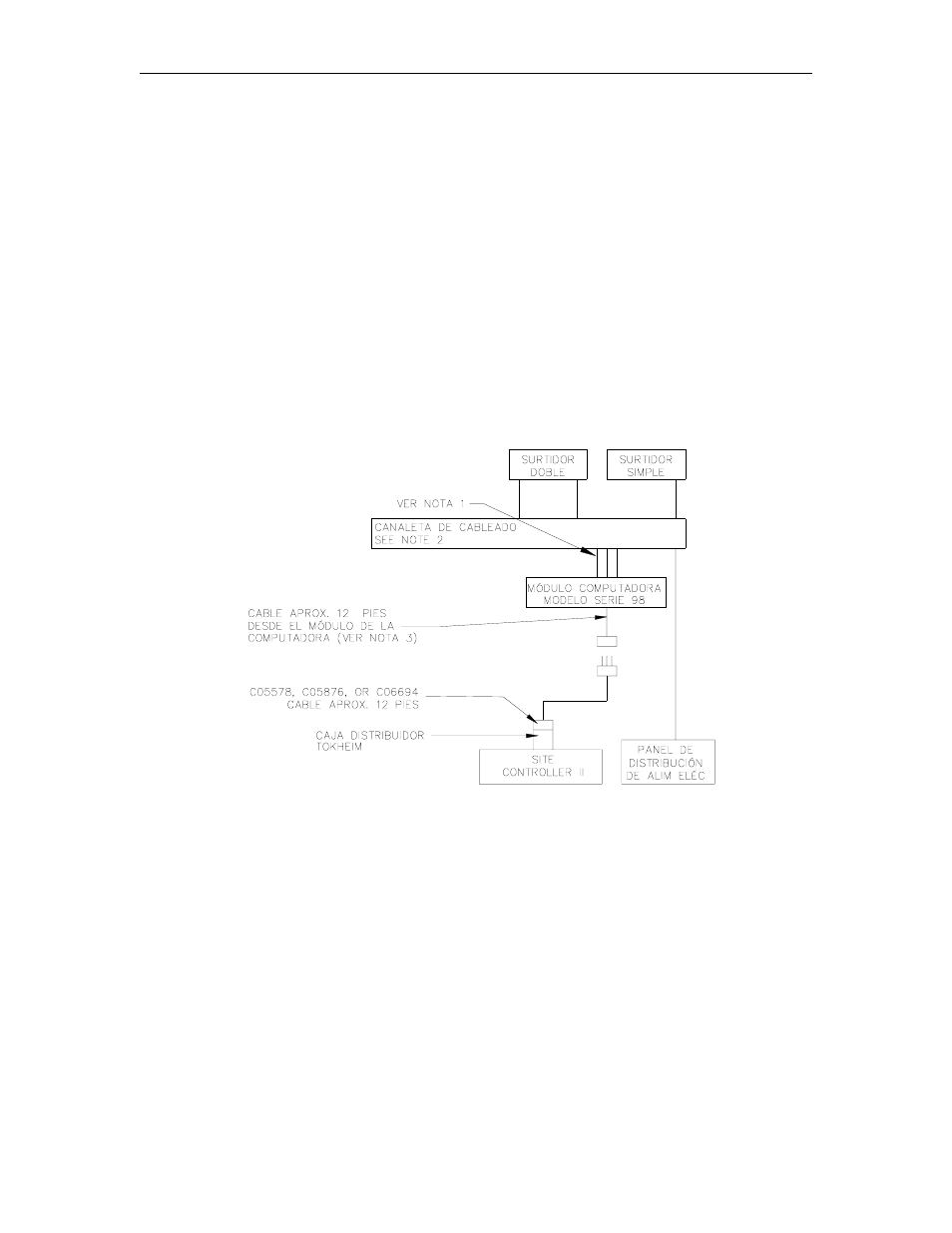

El sistema consta de un Site Controller II, un módulo de computadora y
una combinación de cable C05578 y caja distribuidora Tokheim.
9 a 16 mangueras
El sistema consta de un Site Controller II, dos módulos de computadora y
una combinación de cable C05876 y caja distribuidora Tokheim.
17 a 24 mangueras
El sistema consta de un Site Controller II, tres módulos de computadora y
una combinación de cable C06694 y caja distribuidora Tokheim.
25 a 32 mangueras
El sistema consta de un Site Controller II, cuatro módulos de
computadora y una combinación de cable C06694 y caja distribuidora
Tokheim.
NOTAS:
1.
Todo el equipo Tokheim debe instalarse según las especificaciones de Tokheim.
2.
Las canaletas de cables, conductos y cables son suministrados por el instalador.
3. Tokheim tiene disponible una extensión de cable de señales modelo 180 como accesorio.
La distancia máxima de los cables combinados no debe exceder 350 pies. La máxima
distancia para la caja de interface 94 ó 98 es 250 pies.
4.
La comunicación para las bombas 1 a 32 puede proporcionarse mediante el puerto 1 ó 3 del
Site Controller II.
5.
Las segundas dos cajas 98 deben conectarse al canal 2 del caja distribuidora. Direccione la
tercera caja 98 (la primera caja 98 en el canal 2) como las bombas 1 a 8; direccione la cuarta
caja 98 (la segunda caja 98 en el canal 2) como las bombas 9 a 16.
