Sistema Serie CFN
3-16 03/26/03

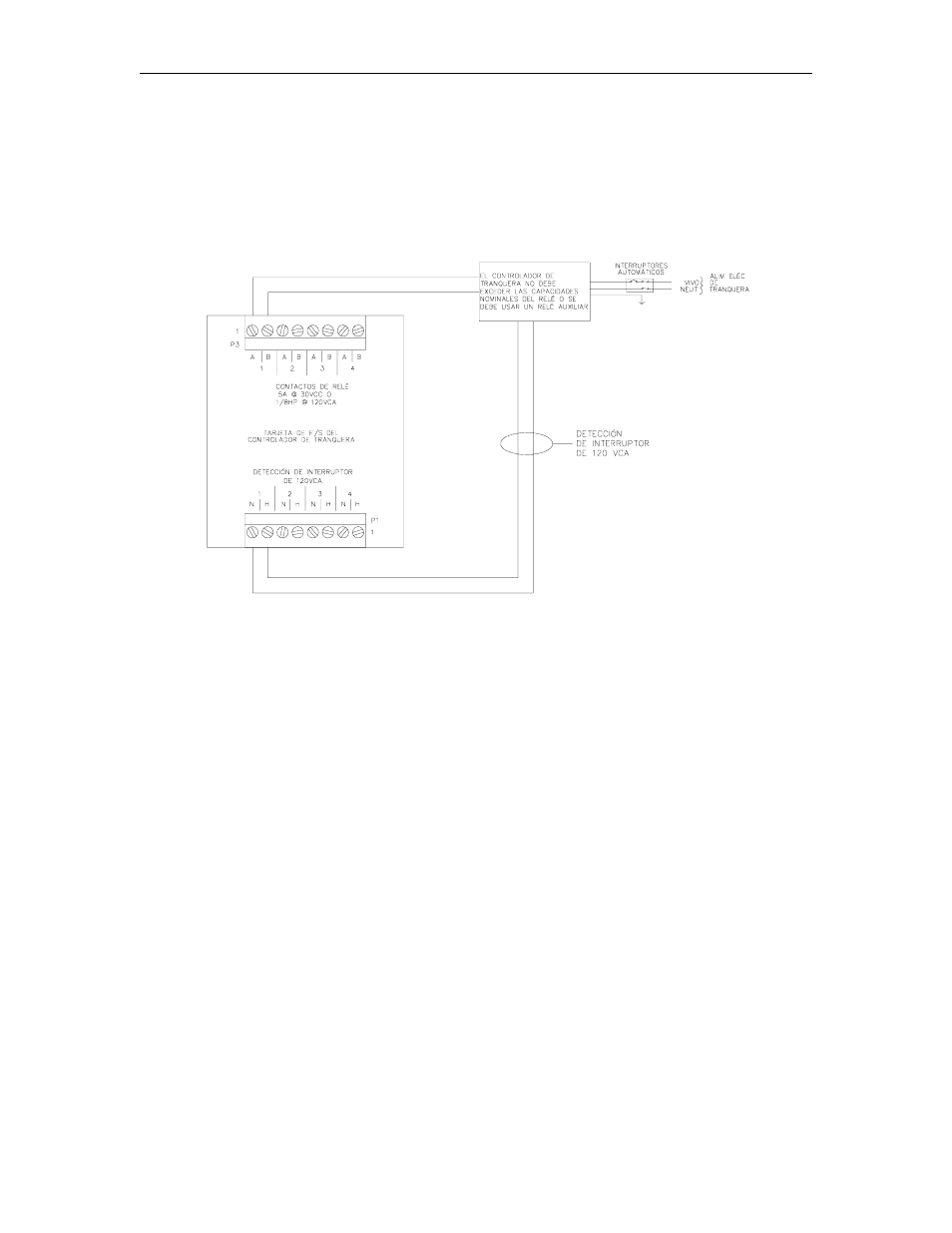

CABLEADO DEL CONTROLADOR DE LA TRANQUERA USANDO EL
LECTOR DE TRANQUERA
El sistema CFN puede activar un controlador de tranquera usando el lector de la unidad para la
tranquera o un lector satélite de la tranquera. Cualquiera de estos lectores puede ser activado
mediante una tarjeta, el lector Fuel Point o comando de terminal, pero no mediante una consola o
el terminal POS.
1. El lector de tarjetas de la unidad para la tranquera del sistema CFN puede conmutar
alimentación eléctrica directamente a un controlador de tranquera. Las capacidades
nominales máximas de la alimentación eléctrica conmutada no pueden exceder 5A @ 30
VCC o 1/8 HP @ 120 VCA. Si el control del interruptor del controlador de la tranquera
excede estas capacidades nominales, se debe instalar un relé auxiliar para administrar la
carga. La bobina del relé auxiliar no debe exceder las capacidades nominales mencionadas
anteriormente.
2. El sistema CFN permite un valor de tiempo de espera cargable de hasta dos minutos, tiempo
durante el cual se energizan los relés. El tiempo que se seleccione depende de las
especificaciones del fabricante del controlador de tranquera.
3. En lugar de un cierre temporizado, el sistema también permite que los relés se mantengan
energizados indefinidamente hasta que una señal hace que se desactiven. La señal es de
120 VCA solamente y está conectada al conector de detección de interruptores de la tarjeta
de E/S.
