Sistema Serie CFN
2-20 03/26/03
REQUISITOS DE LOS CONDUCTOS
Los requisitos de conductos que se describen en esta sección son relevantes para todos los
componentes que conforman el sistema GASBOY, incluyendo, aunque no exclusivamente, las
unidades del sistema CFN, bombas, surtidores remotos, bombas sumergibles, relés de
arrancador sumergible y los paneles de los interruptores automáticos. La garantía de GASBOY
no se aplicará a los sistemas que se desvíen de los requisitos que se describen en esta sección.
Todos los cableados y conductos deben instalarse cumpliendo con todos los códigos y
regulaciones de construcción y prevención de incendios, códigos federales, estatales y locales, el
Código Eléctrico Nacional (NFPA 70), NFPA30, y el Código de Estación de Servicio Automotriz y
Marítimo (NFPA 30A). Los usuarios de Canadá también deben cumplir con el Código Eléctrico de
Canadá.
Todo el cableado (de CA y CC) que conecta los distintos componentes del sistema CFN y todos
los cables de señales del equipo de comunicación deben instalarse bajo tierra en conductos de
metal roscados y rígidos. PVC NO ES ACEPTABLE. Se recomienda que los cables de
alimentación eléctrica de CA de alto voltaje se instalen en conductos separados de los cables de
señales de CC de bajo voltaje. Sin embargo, si los cables de CA y CC comparten conductos, el
cableado de CC debe usar el cable especificado en la sección 3, Requisitos de comunicación
(RS-485), módems de corto alcance (RS-422), y sección 4, Cableado y configuración del
pulsador. Cuando los cables de CA y RS-485 o RS-422 están combinados en un mismo
conducto, sólo los cables de CA del sistema y de las bombas pueden estar en ese conducto.
El cableado entre el Lector Fuel Point (FPR) y la caja de empalmes de pre-amperios es
intrínsecamente seguro y debe instalarse en un conducto con otros cables intrínsecamente
seguros. No debe instalarse en un conducto con cableado de AK, CC, RS-485 o de pulsador,
independientemente del tipo de cable usado. Consulte el Manual de instalación del lector Fuel
Point, C35628, para obtener más información.
Todos los conductos deben conectarse a los componentes CFN a través de los orificios y
pasacables proporcionados por la fábrica. No perfore ningún otro orificio en estas unidades. Si
se necesitan orificios alternativos, comuníquese con GASBOY primero para obtener aprobación.
Use las siguientes tablas que se presentan a continuación para determinar los tamaños de
conducto apropiados para el sistema serie CFN de GASBOY. Al planificar la orientación de los
cables, siga los diagramas de cableado GASBOY aplicables y tenga en consideración el esquema
de los componentes del sistema. El usar cables largos o hacer muchos cambios de dirección
puede requerir un tamaño de conducto más grande que el listado.

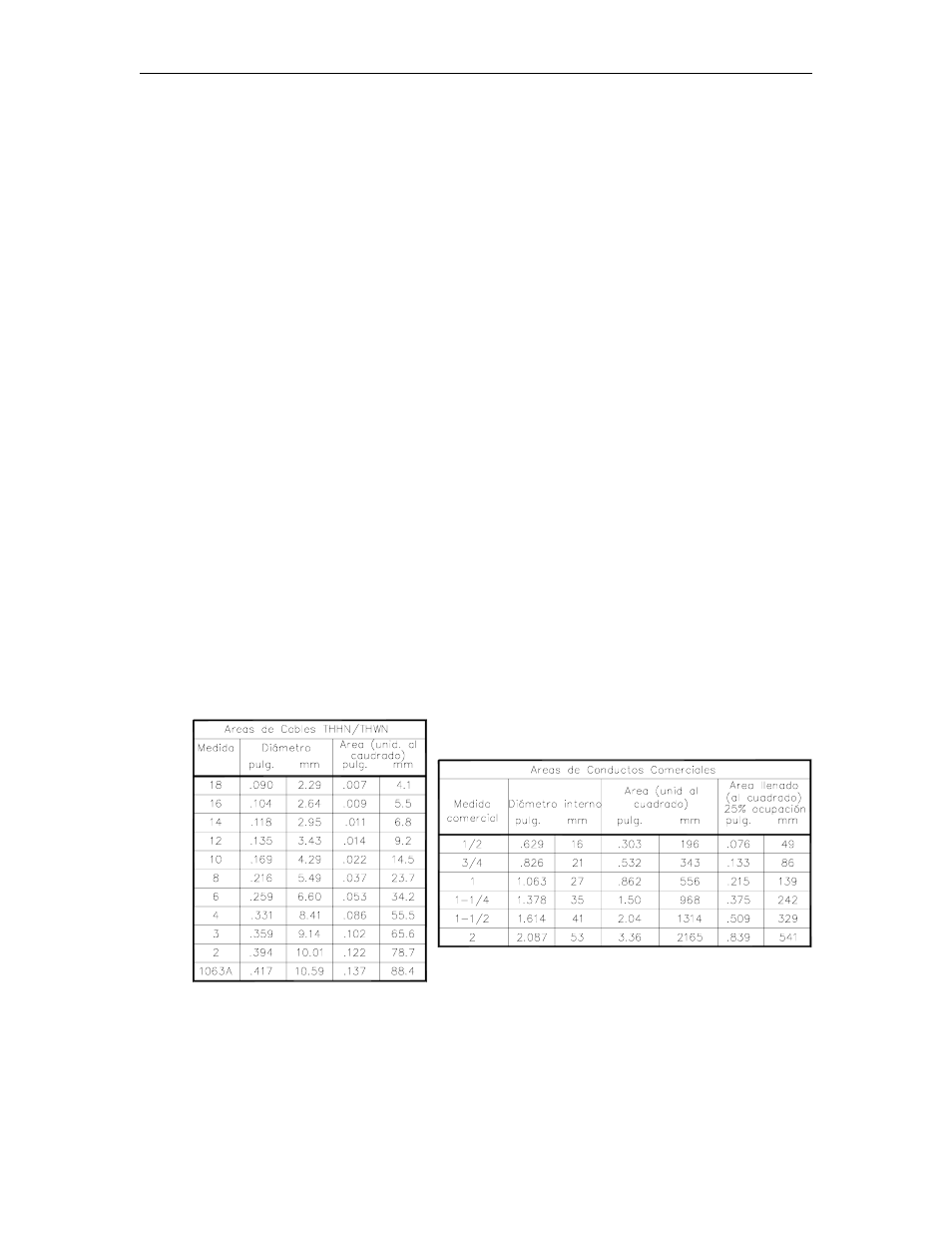

Para determinar el tamaño requerido de conducto, consulte la tabla de Áreas de cable
THHN/THWN (izquierda) para encontrar el área para cada calibre de cable. Sume todas las
áreas de los cables. Use la Tabla de Áreas de Conductos de Tamaño Comercial (derecha) para
seleccionar el número más pequeño en el área de 25% de relleno (basado en NEC 501-1) que se
acerca más sin exceder el área total de cable.
