Opción
TopKAT
8138
8-7
NÚMERO DE IDENTIFICACIÓN DEL BLOQUE DE TERMINALES
Todo el cableado de comunicación que va al TopKAT se coloca en la caja de empalmes de CC
que está ubicada dentro del modelo 9800. Los cables que están dentro de la caja de terminales
de CC se dirigen hacia arriba adentro del TopKAT. Desde allí, continúan con una terminación a
conectores de cableado verde en la tarjeta de comunicación o el ensamblaje del envolvente
electrónico.
Para obtener acceso al interior del TopKAT, abra el dispositivo de cierre de la puerta posterior y
ábrala completamente. Destornille los dos tornillos prisioneros que sujetan la cubierta en su
lugar. Deslice la cubierta hacia la parte posterior de la unidad (aproximadamente 1 pulgada) y
levántela hacia arriba.

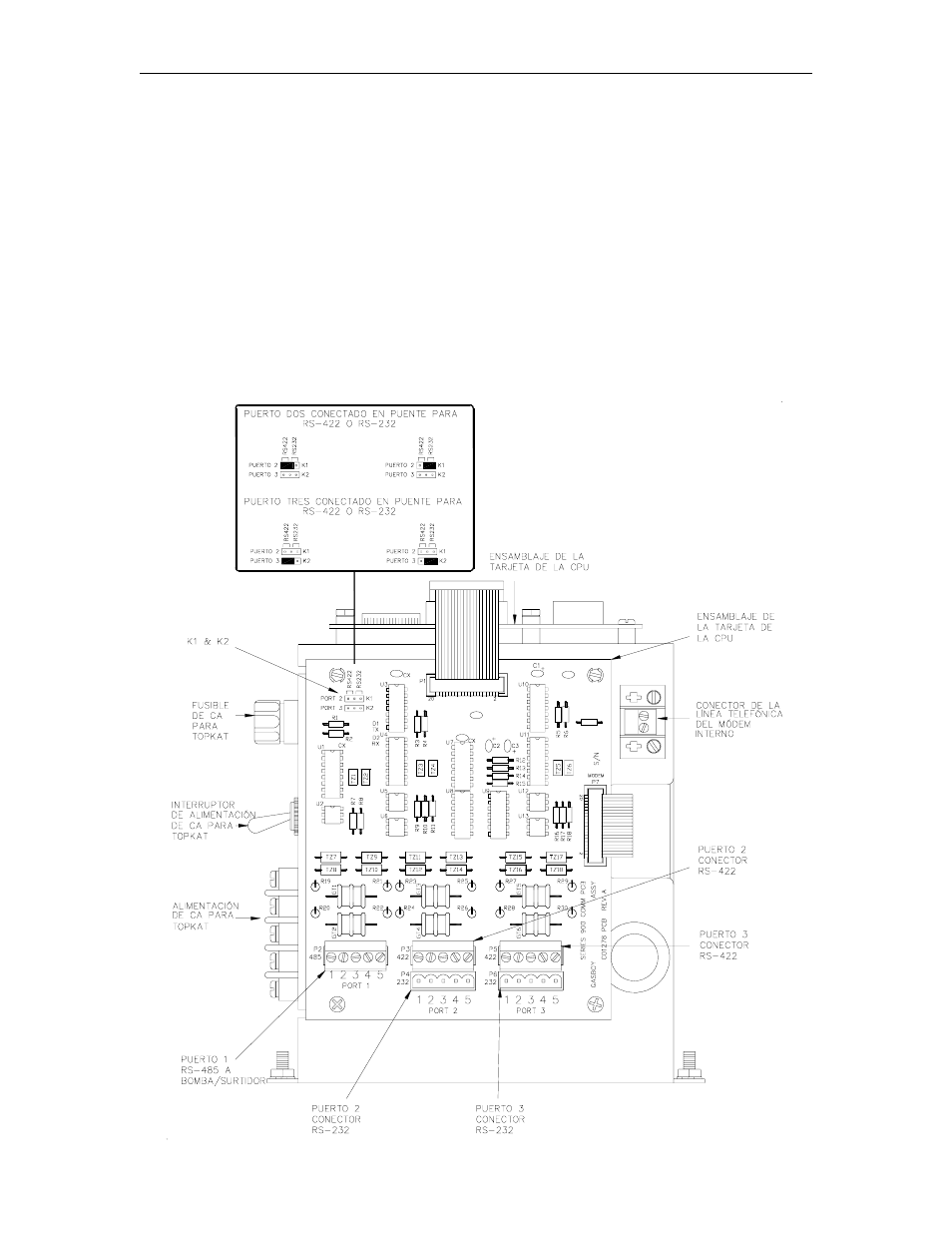

A continuación se muestra el lado izquierdo del conjunto de la tarjeta del envolvente
electrónico/comunicación.
