GASBOY Serie 9800A
3-6 9350

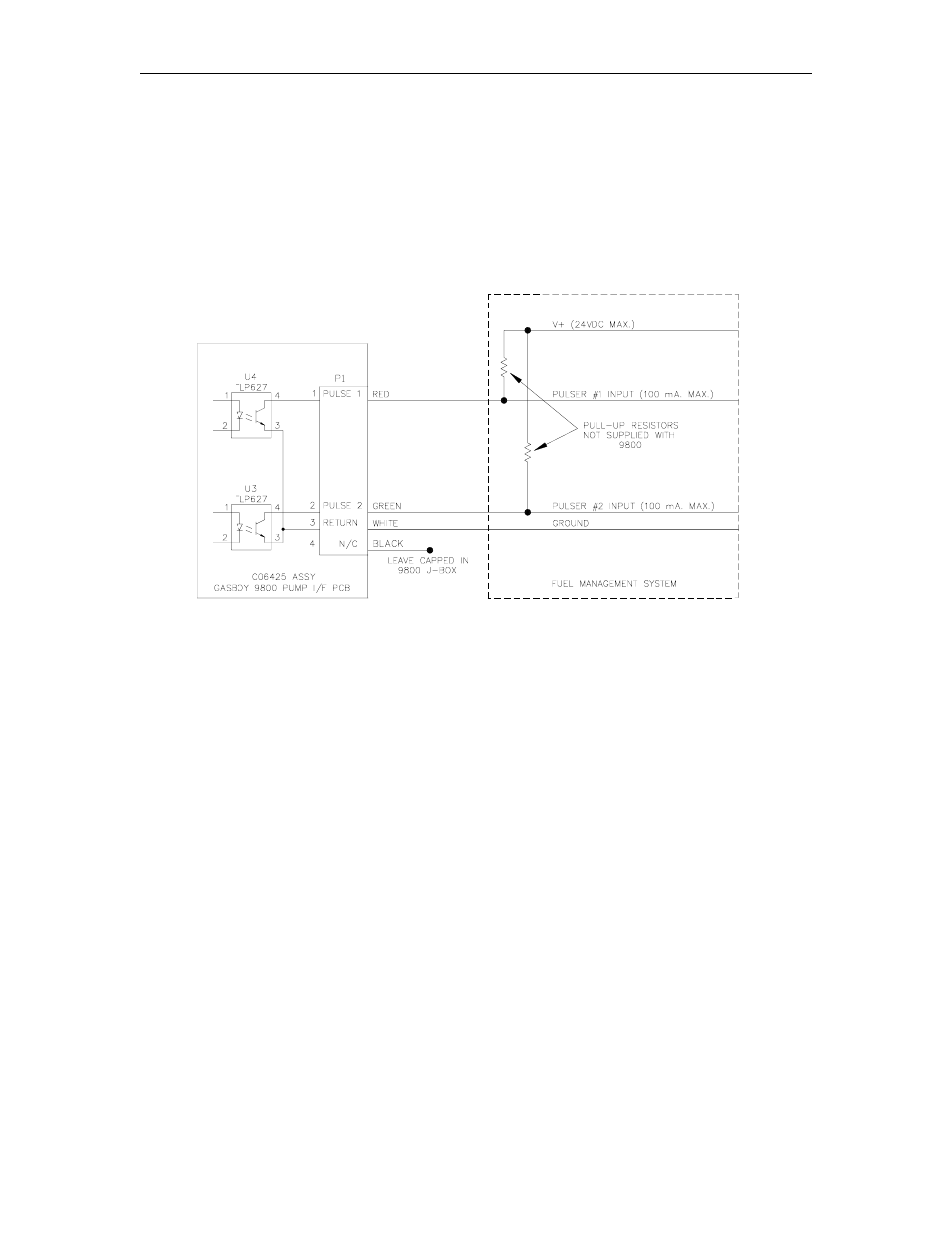

La salida es una salida de transistor colector abierto con capacidad de drenar hasta 100
miliamperios de CC a voltajes de hasta 24 VCC. La conexión a tierra de CC para el circuito
viene del Sistema de Administración de Combustible (FMS). Como el transistor conmuta entre
tierra y alta impedancia, el instalador debe proporcionar una referencia de voltaje cuando el
transistor esté en estado de alta impedancia. Este voltaje de referencia es proporcionado por
una resistencia instalada en el FMS entre la entrada del pulsador y el voltaje de referencia. El
valor de esta resistencia se calcula a partir de los requisitos de voltaje y corriente del circuito del
pulsador del FMS.
La caja de empalmes usada en la interface del pulsador opcional contiene cuatro cables. Los
cables no usados en la caja de empalmes deben ser cubiertos individualmente.
RS-485
Cuando la unidad surtidora incluye la interface RS-485, se proporcionan las líneas RS-485. Esta
interface le permite al usuario conectar un Sistema GASBOY Serie CFN directamente a una
unidad surtidora Serie 9800A. Estas líneas deben cubrirse individualmente cuando no se
usan. La interface RS-485 viene con la opción TopKAT.
RS-232 Y RS-422
Cuando la unidad surtidora incluye el TopKAT opcional, se proporcionan las líneas de
comunicación para el TopKAT. Estas líneas le permiten al usuario comunicarse directamente con
el TopKAT mediante RS-232 ó RS-422. Estas líneas deben cubrirse cuando no se usan.
