GASBOY Series 9800A
8-14 9274

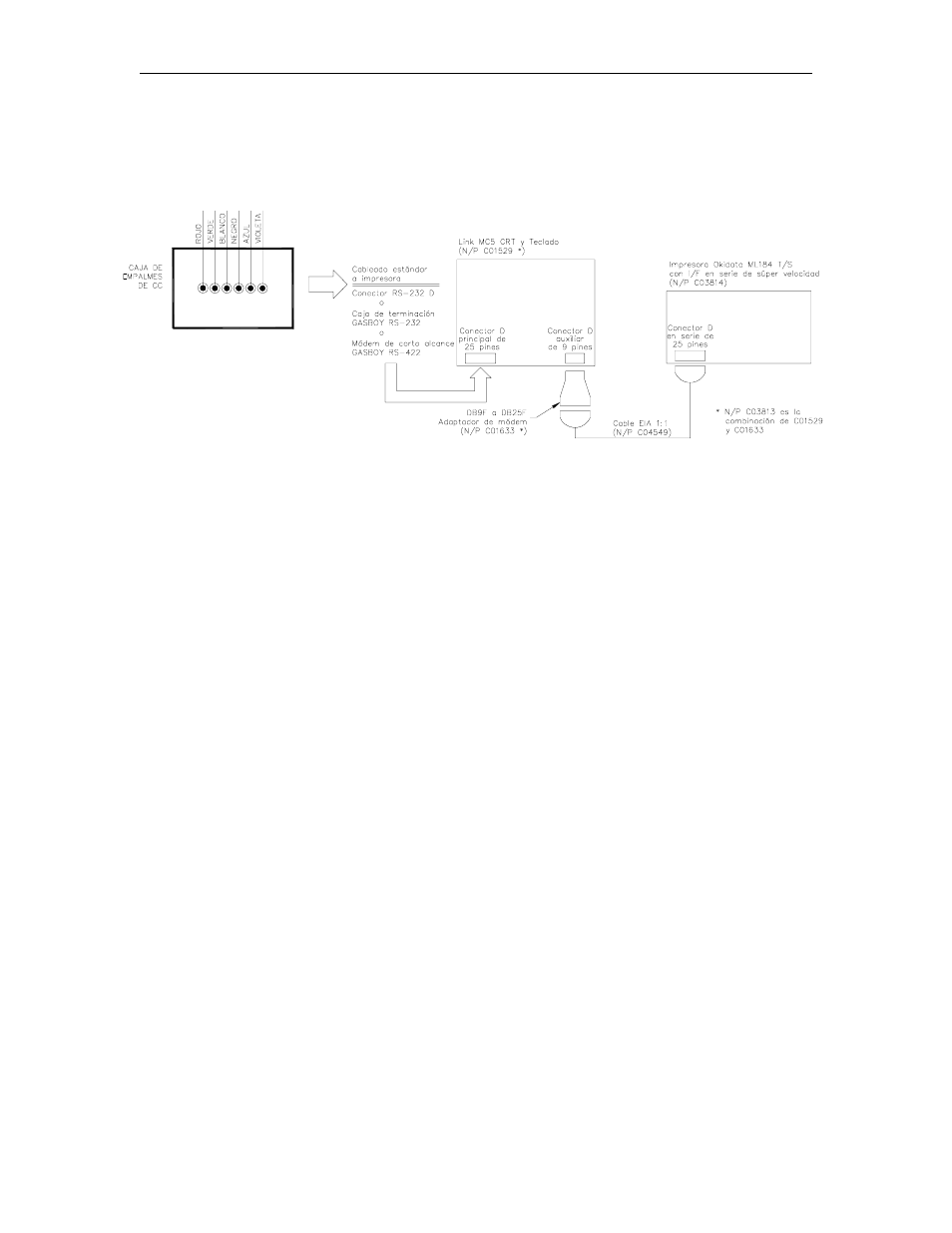

CABLEADO PARA EL TERMINAL LINK CRT Y LA IMPRESORA OKIDATA
El diagrama siguiente muestra las conexiones entre el puerto TopKAT y el terminal Link CRT y la
impresora Okidata.
MÓDEMS PARA TELÉFONO
Módems externos
El tipo de línea telefónica requerida para comunicación mediante un módem externo depende del
tipo de módem usado y del método de comunicación deseado. Consulte el manual que viene con
el módem para obtener los requisitos específicos.
Módem interno
El TopKAT está disponible con un módem interno opcional. Cuando este módem está instalado,
la comunicación del puerto 3 se instala a través del módem en lugar de ser cableada en la caja de
empalmes de CC. Se debe retirar el puente K2. Vea Número de Identificación del Bloque de
Terminales para averiguar la ubicación de los puentes K1 y K2. La línea telefónica para el
módem interno puede instalarse en el conducto de CC. Si se va a instalar en un conducto de CC,
el cable debe ser de par trenzado y blindado (Belden 88760 o equivalente, N/P C08850) y el
cable de tierra de blindaje debe estar conectado a la tierra de CA del sistema. Consulte con su
compañía de servicio telefónico local para efectuar la instalación apropiada de la línea telefónica.
El módem de 2400 baudios está diseñado para una comunicación asíncrona, full duplex de 300,
1200 ó 2400 baudios. El módem se instala dentro del TopKAT en la fábrica. La alimentación
eléctrica del módem está suministrada por el TopKAT.
El módem UDS224 está diseñado para cumplir o exceder los requisitos de registro de conexión
directa de las regulaciones FCC. Esto significa que el módem se conectará directamente a través
de la línea telefónica suministrada por la compañía telefónica. El usuario debe solicitar esta línea
telefónica y hacerla instalar. La línea telefónica se instala en la caja de empalmes de CC y se
conecta a los cables azul y violeta.
Para hacer el pedido de este equipo a la compañía telefónica, especifique lo siguiente:
1. El número de registro de AK396F-71826-MD-E.
2. La velocidad de transmisión de datos de 300 baudios, 1200 baudios o 2400 baudios.
3. El equivalente Bell de 103J/212A.
