GASBOY Series 9800A
8-8 9274
CABLEADO DEL PUERTO DE COMUNICACIÓN
Los diagramas siguientes muestran el esquema de pin a pin de los esquemas de cableado
posibles para los puertos TopKAT. Cada puerto puede ser cableado de acuerdo a cualquiera de
los esquemas de cableado siempre que se cumplan con los requisitos que se indicaron al
comienzo de esta sección en Requisitos de Comunicación.

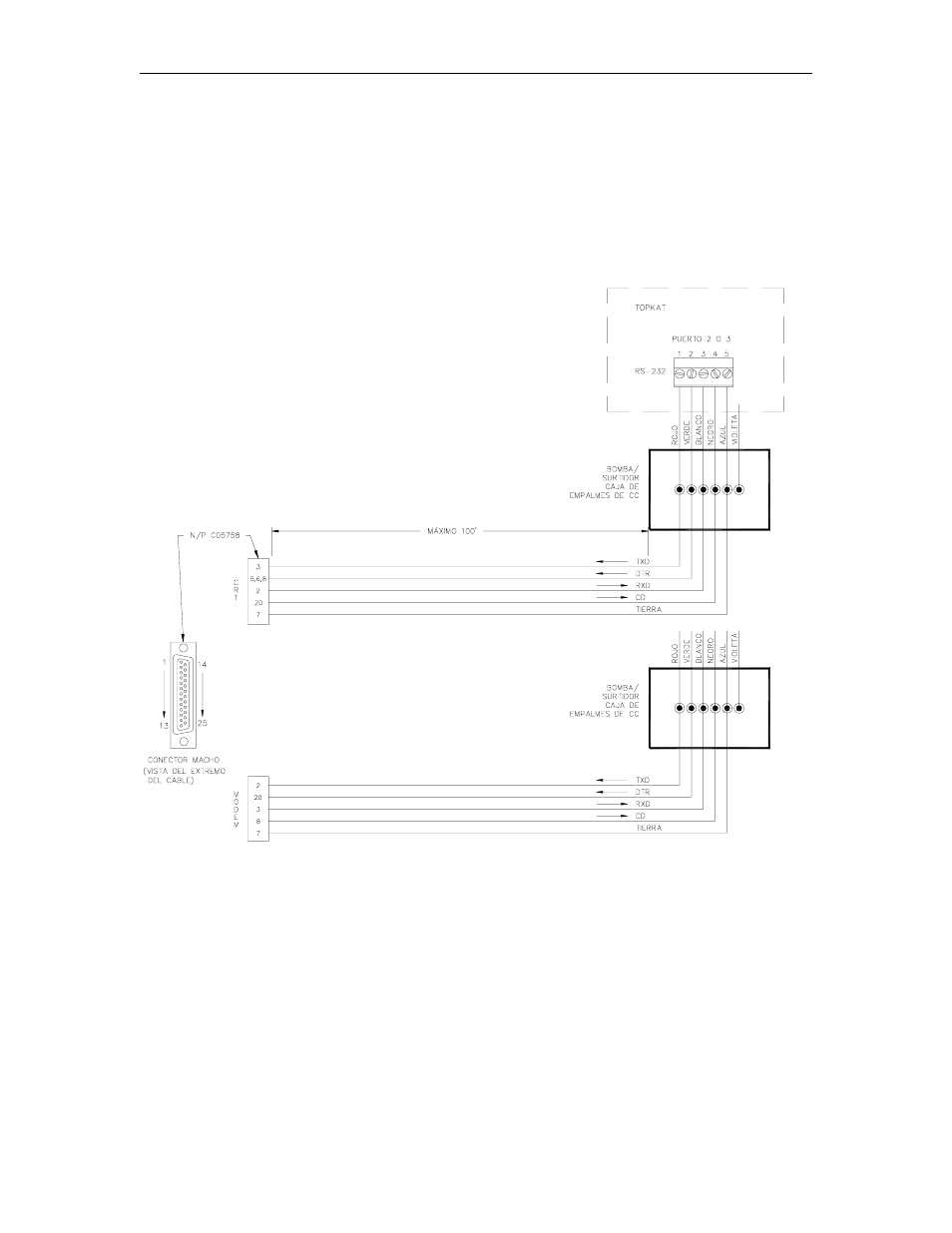

RS-232 – Conector D
NOTA:
En el TopKAT, el conector verde va a P4 en la tarjeta de comunicación para el
puerto 2 y a P6 para el puerto 3. Los puentes K1 y K2 para el puerto que está
siendo usado deben establecerse para RS-232. Vea Número de Identificación
del Bloque de Terminales para averiguar la ubicación de los puentes K1 y K2.
