GASBOY Series 9800A
8-12 9274

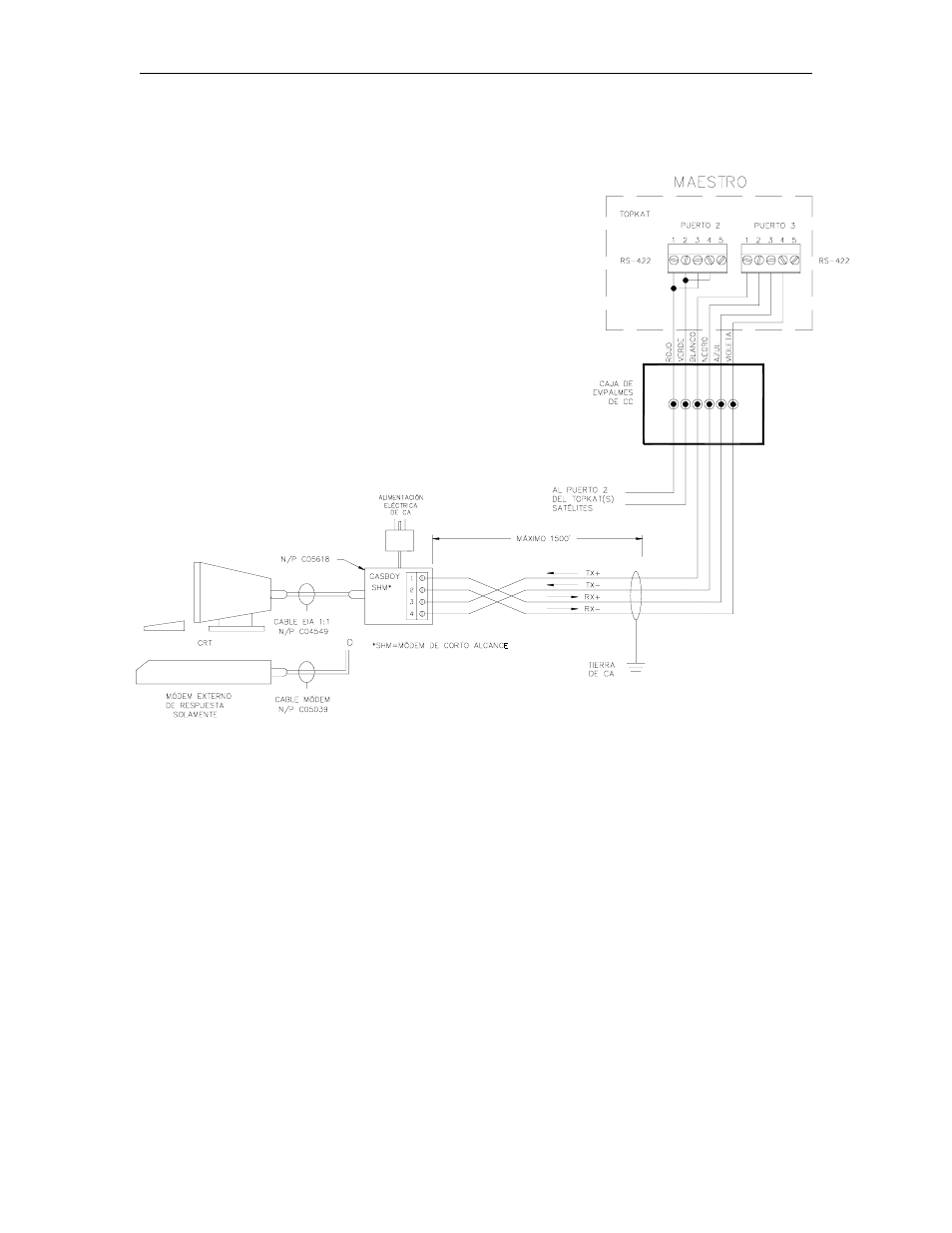

RS-422 - Módem de corto alcance GASBOY – Opción Maestro/Satélite
NOTAS: En el TopKAT, el conector verde para cableado de comunicaciones RS-422 va a P5
para el puerto 3. Para el puerto 2, consulte el diagrama de cableado del TopKAT
Maestro/Satélite.
Los puentes K1 y K2 para los puertos 2 y 3 deben establecerse para RS-422. Vea
Número de Identificación del Bloque de Terminales para averiguar la ubicación
de los puentes K1 y K2.
