CONDUCTO
Todo el cableado de la unidad surtidora de GASBOY Serie 9800A debe instalarse en conductos
de metal roscados y rígidos. No se debe usar PVC. Cuando se usa la unidad surtidora Serie
9800A con un sistema de administración de combustible GASBOY, se recomienda que los cables
de alimentación de CA sean instalados en un conducto separado de los cables de CC; los cables
no deben instalarse en un conducto o canal común. Sin embargo, si los cables de alimentación
de CA y CC comparten un conducto, el cableado de CC debe usar el cable como se especifica en
la sección Salida de pulsos o Cableado RS-485 de este manual. El cableado entre el Lector de
punto de combustible (FPR) y su caja de empalmes de pre-amperios es intrínsecamente seguro y
debe instalarse en un conducto con otros cables intrínsecamente seguros. No debe instalarse en
un conducto con cableado de CA, CC, RS-485 o de pulsador, independientemente del tipo de
cable usado. Vea el Manual de instalación y modificación del lector de punto de suministro de
combustible, C35628, para obtener más información.
Cuando se usa un sistema de administración de combustible diferente al sistema GASBOY,
consulte el manual de instalación del fabricante para obtener los requisitos de conducto
específicos.
Todo el cableado y los conductos deben cumplir con el Código Eléctrico Nacional (NFPA 70) y el
Código de Estación de Servicio Automotriz y Marítimo (NFPA 30A). Todo el cableado y los
conductos deben cumplir con los códigos locales. Los usuarios de Canadá también deben
cumplir con el Código Eléctrico de Canadá.
Use las siguientes tablas como una guía para determinar los tamaños de conducto apropiados
para la unidad surtidora de GASBOY Serie 9800A. Al planificar la orientación de los cables, siga
los diagramas de cableado GASBOY aplicables y considere el esquema de distribución de los
componentes de la instalación. El usar cables largos o hacer muchos cambios de dirección
puede requerir un tamaño de conducto más grande que el listado.

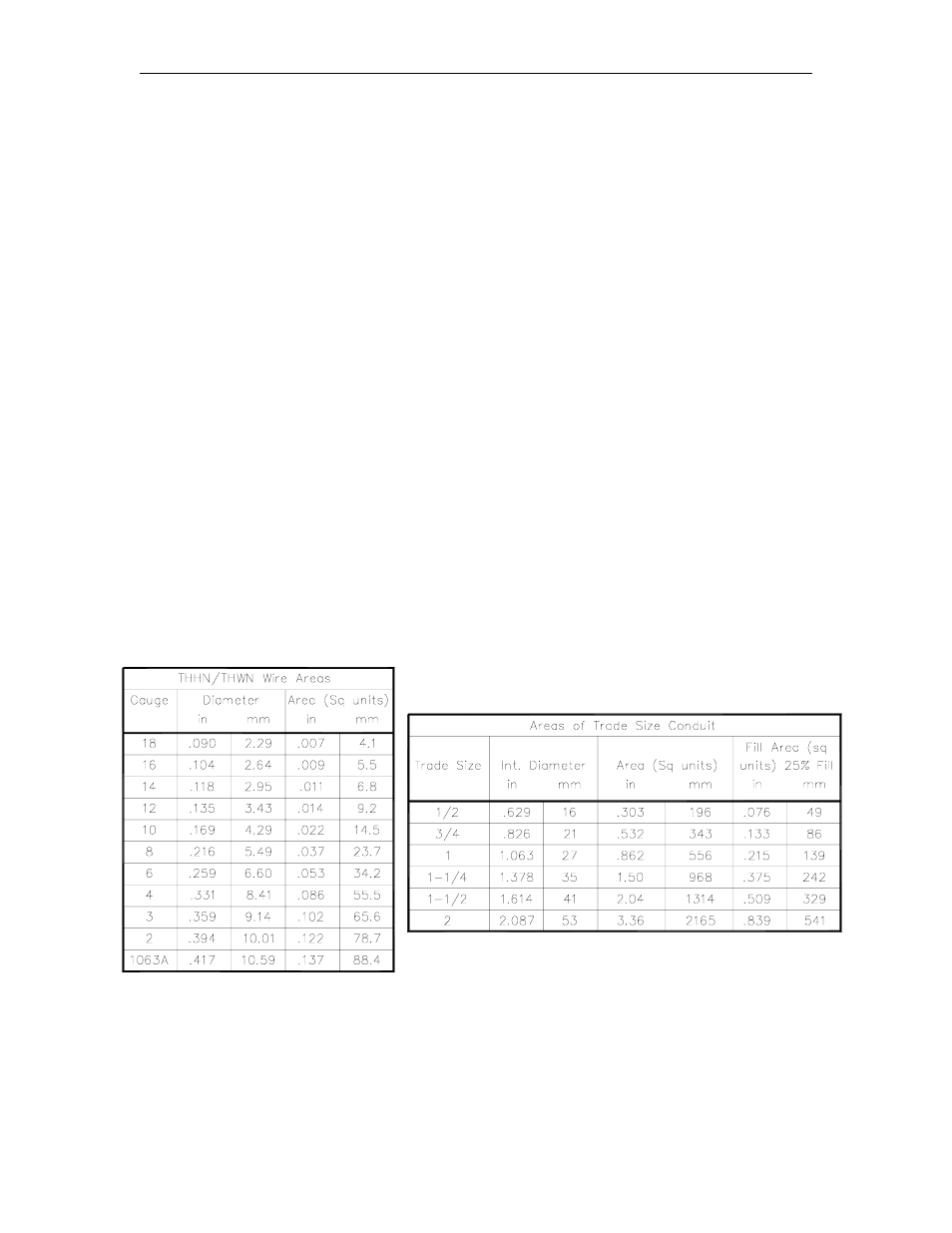

Para determinar el tamaño requerido de conducto, consulte la tabla de Áreas de cable
THHN/THWN (izquierda) para encontrar el área para cada calibre de cable. Sume todas las
áreas de los cables. Use la Tabla de Áreas de Conductos de Tamaño Comercial (derecha) para
seleccionar el número más pequeño en el área de 25% de relleno (basado en NEC 501-1) que se
acerca más sin exceder el área total de cable.
