Puesta en marcha
9274 5-3
en Baudios
9600
SW1-1
Abierto CFN
Sistema de Combustible
TopKAT electrónico
TopKAT montado en la
Ninguno aceptado Cerrado 1200
actualmente
parte superior
Velocidad
Modo
En-LÍnea
SW1-2
Abierto
Sistema de Combustible
CFN
Sin sistema de combustible
TopKAT montado en la
TopKAT electrónico
Todos los sistemas que
TopKAT Mecánico
Cerrado Serie 1000 Autónomo
parte superior
no son GASBOY
Tiempo de retardo
0 segundos
4 segundos
5 segundos
6 segundos
SW1-3
Cerrado
Cerrado
Abierto
Abierto Abierto
Cerrado
Cerrado
Abierto
SW1-4

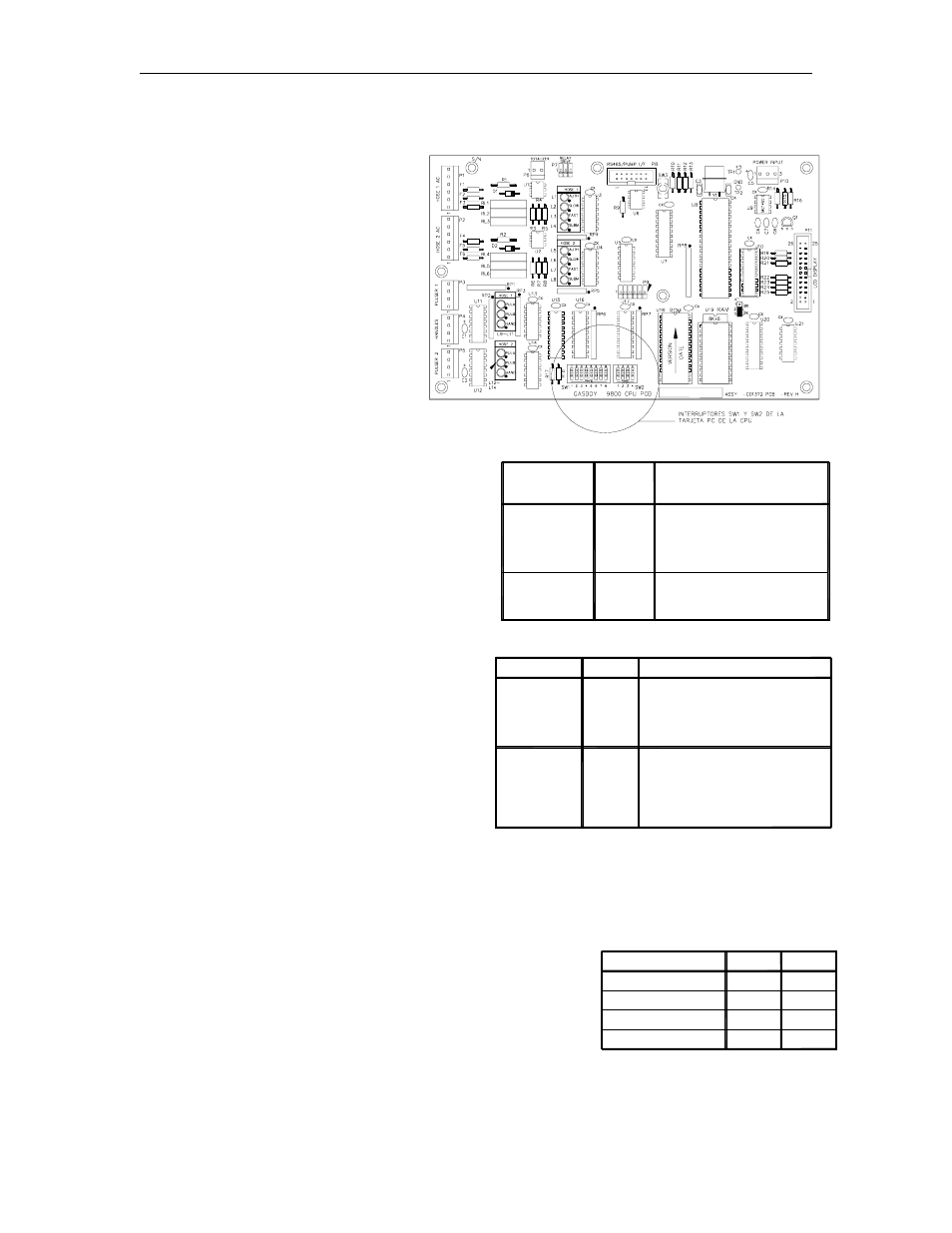

POSICIONAMIENTOS DE LOS INTERRUPTORES DE LA CPU
La Unidad 9800A puede configurarse
para varias condiciones de
funcionamiento usando los
interruptores ubicados en la tarjeta PC
de la CPU. Inspeccione estos
interruptores y cambie su
posicionamiento si es necesario. Las
posiciones de los interruptores deben
cambiarse con la alimentación eléctrica
DESCONECTADA. La tarjeta PC de la
CPU lee los nuevos posicionamientos
cuando se vuelve a conectar la
alimentación eléctrica.
SW1
SW1-1 Velocidad en baudios
Este interruptor se establece para reflejar la
velocidad de comunicación del lazo de la bomba
RS-485 GASBOY; abierto para 9600 baudios o
cerrado para 1200 baudios. El sistema CFN y
TopKAT GASBOY se comunican a 9600
baudios.
SW1-2 Modo
Si el sistema está controlado mediante un
sistema CFN, TopKAT GASBOY para montaje
en la parte superior o de administración
electrónica de combustible, el interruptor debe
estar abierto (modo en línea). Si la unidad 9800
está controlada por un sistema GASBOY Serie
1000 o TopKAT mecánico, o por cualquier otro
sistema que no sea GASBOY, o no controlado
de ninguna manera por ningún sistema de
administración de combustible, el interruptor
debe estar cerrado (modo autónomo). NOTA:
La unidad 9800 se envía en el modo autónomo a menos que incluya la opción TopKAT para
montaje en la parte superior. Con la opción TopKAT de montaje de la parte superior, la unidad se
envía en el modo en línea.
SW1-3, SW1-4 Tiempo de retardo
Estos dos interruptores establecen el tiempo de retardo
utilizado por detectores de fuga en las aplicaciones de bomba
sumergible. El tiempo de retardo es el intervalo entre la
activación de la bomba sumergible y la activación de la válvula
de flujo lento. Este tiempo debe establecerse de acuerdo al
tipo de detector de fuga instalado en la bomba sumergible para
permitir una prueba de fuga normal para cada transacción. El
tiempo de retardo debe establecerse en cero segundos para bombas de succión.
SW1-5
