Gasboy 9800A Series - Manual (Página 103)

Opción TopKAT
8138 8-11

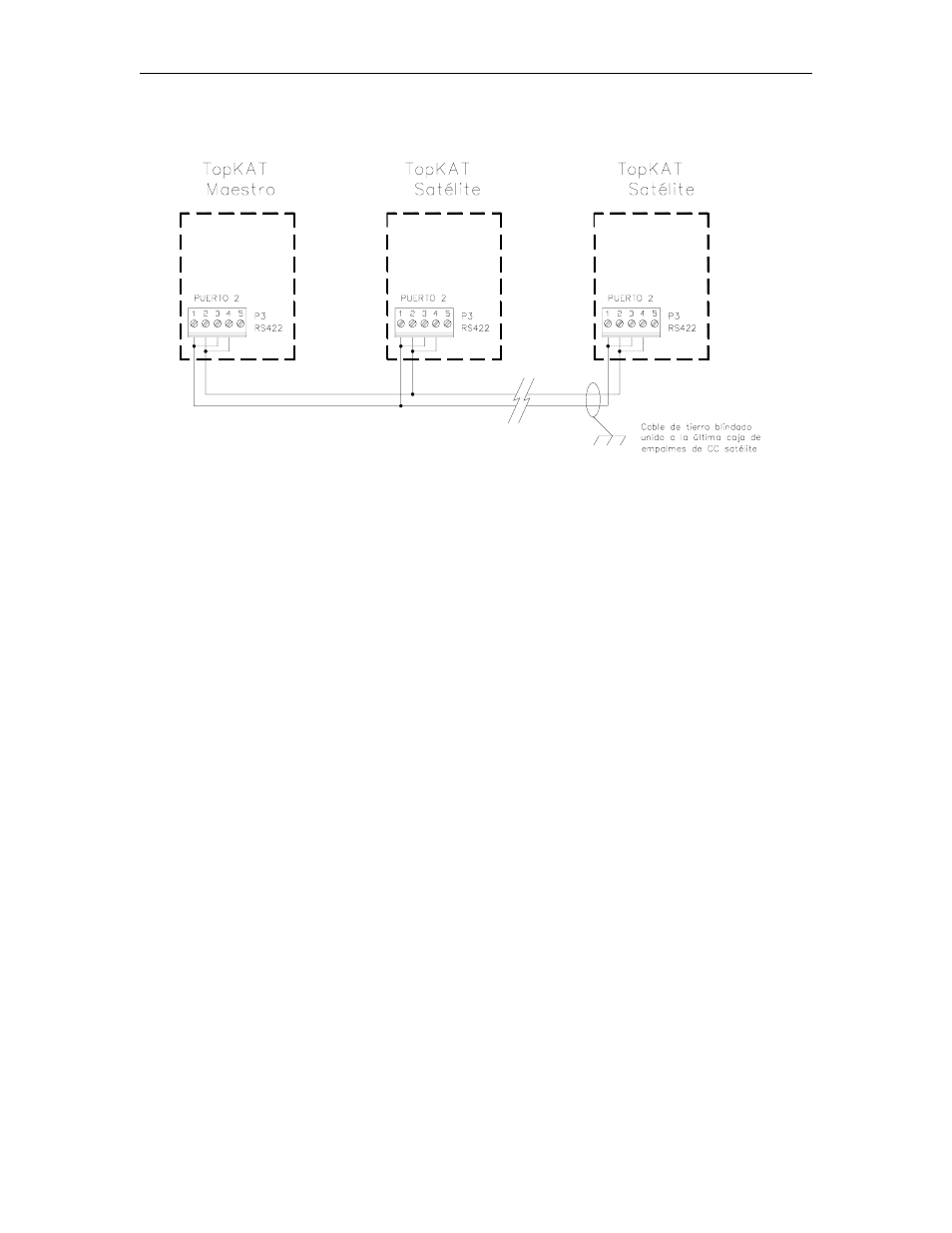

CABLEADO DE COMUNICACIONES MAESTRO/SATÉLITE TOPKAT
NOTA:
En el TopKAT, el conector verde va a P3 en la tarjeta de comunicaciones para el
puerto 2. El puente K1 para el puerto 2 debe establecerse para RS-422. Vea
Número de Identificación del Bloque de Terminales para averiguar la ubicación
del puente K1.
