85 TNC 410 de HEIDENHAIN

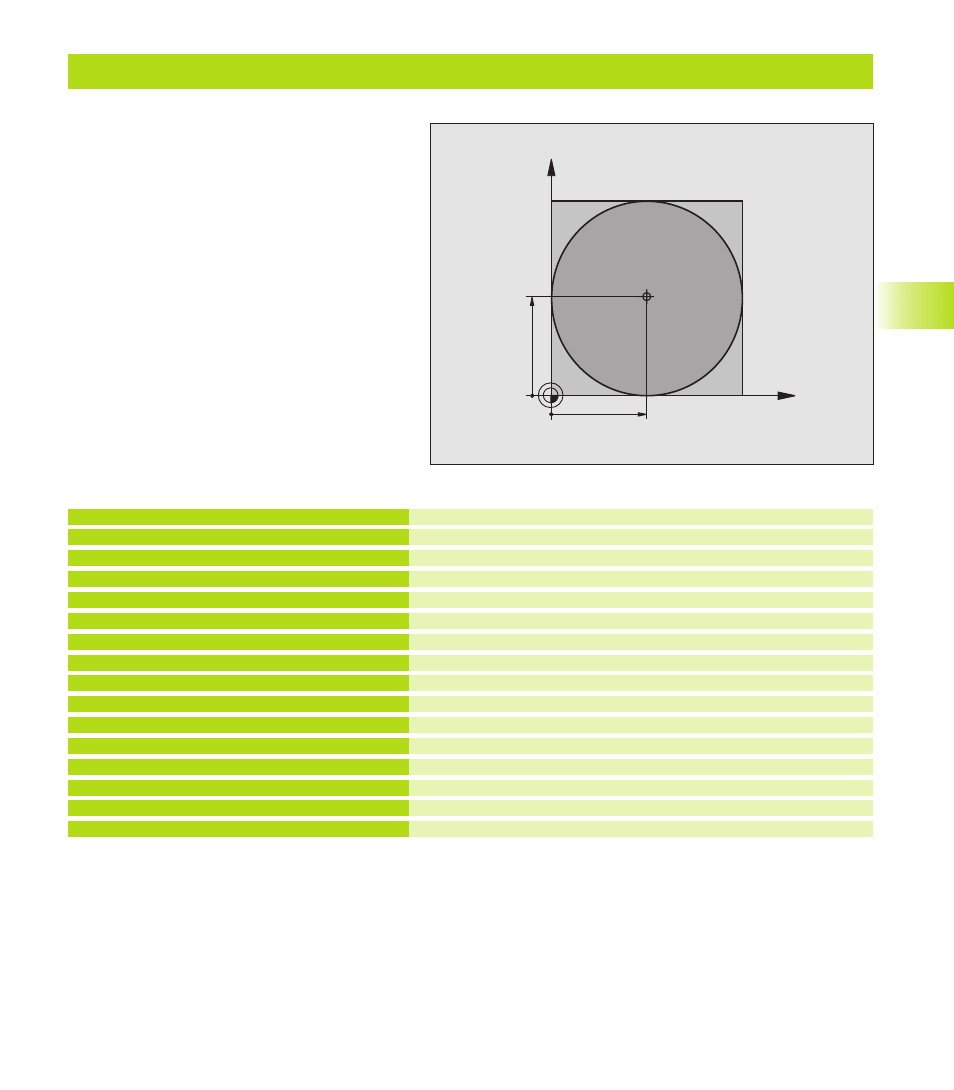

Ejemplo: Círculo completo en cartesianas
6
.4
Tipos de tr
a
y
ect
or
ia - Coor
denadas car
tesianas
Ejemplo: Círculo completo en cartesianas
0 BEGIN PGM C-CC MM
1 BLK FORM 0.1 Z X+0 Y+0 Z-20
2 BLK FORM 0.2 X+100 Y+100 Z+0
3 TOOL DEF 1 L+0 R+12,5
4 TOOL CALL 1 Z S3150
5 CC X+50 Y+50
6 L Z+250 R0 FMAX
7 L X-40 Y+50 R0 F MAX
8 L Z-5 R0 F1000 M3
9 APPR LCT X+0 Y+50 R5 RL F300
10 C X+0 DR-
11 DEP LCT X-40 Y+50 R5 R0 F1000
12 L Z+250 R0 FMAX M2
13 END PGM C-CC MM
Definición del bloque
Definición de la herramienta
Llamada a la herramienta
Definición del centro del círculo
Retirar la herramienta
Posicionamiento previo de la herramienta
Desplazamiento a la profundidad de mecanizado
Llegada al punto inicial del círculo sobre una trayectoria circular
tangente
Llegada al punto final del círculo (= punto de partida del círculo)
Salida del contorno según una trayectoria circular
tangente
Retirar la herramienta, final del programa
X
Y
50
50
CC
