187 TNC 410 de HEIDENHAIN
FACTOR DE ESCALA ESPECIFICO DE CADA EJE
(ciclo 26)
Antes de la programación deberá tenerse en cuenta
Se puede introducir para cada eje un factor de escala
específico de cada eje
Además se pueden programar las coordenadas del
centro para todos los factores de escala.
El contorno se prolonga desde el centro o se reduce
hacia el mismo, es decir, no es necesario realizarlo con el
punto cero actual, como en el ciclo 11 F. DE ESCALA.
Activación
El FACTOR DE ESCALA se activa a partir de su definición en el
programa. Si el contorno a variar contiene arcos de círculo, el TNC
calcula un arco de elipse según el factor de escala.
El FACTOR DE ESCALA actúa también en el modo de
funcionamiento Posicionamiento manual. El TNC muestra el factor
de escala activado en la visualización de estados adicional.
ú Eje y factor: Eje(s) de coordenadas y factor(es) de
escala de la prolongación o reducción específicas de
cada eje. Introducir el valor positivo, máximo 99,999
999.
ú Coordenadas del centro: Centro de la prolongación o
reducción específica de cada eje
Los ejes de coordenadas se seleccionan con softkeys.
Anulación
Se programa de nuevo el ciclo FACTOR DE ESCALA con el factor 1
para el eje correspondiente.
Ejemplo
Factores de escala específicos de cada eje en el plano de
mecanizado.

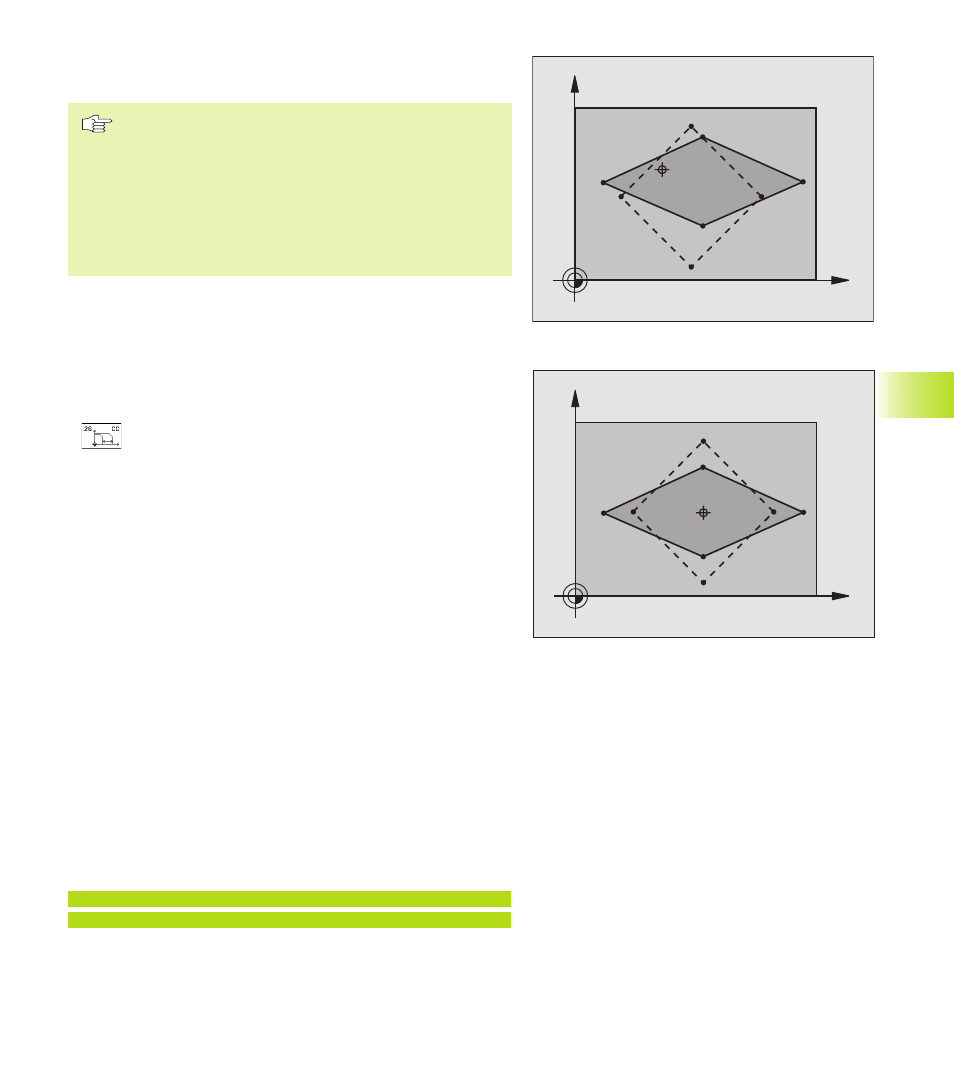

Se indica: Rombo, véase el gráfico de abajo a la derecha
Esquina 1:X = 20,0 mm Y = 2,5 mm
Esquina 2:X = 32,5 mm Y = 15,0 mm
Esquina 3:X = 20,0 mm Y = 27,5 mm
Esquina 4:X = 7,5 mm Y = 15,0 mm
■ Prolongar el eje X según el factor 1,4
■ Reducir el eje Y según el factor 0,6
■ Centro en CCX = 15 mm CCY = 20 mm
Ejemplo de frases NC
CYCL DEF 26.0 FAC. ESC.
CYCL DEF 26.1 X1,4 Y0,6 CCX+15 CCY+20
8.8 Ciclos para la traslación de coordenadas
X
Y
CC
X
Y
CC
1
3
4 2
